间歇传动用日内瓦机构总成结构

　　在自动化生产线的工位转位、多工位加工设备的分度送料、包装机械的间歇送料、印刷设备的步进输纸这类需要实现周期性间歇运动的场景里，日内瓦机构也就是常说的槽轮机构，是应用极为广泛的间歇传动部件，相比棘轮机构、不完全齿轮机构这类间歇传动结构，它的传动平稳性更好，进入和退出啮合的冲击更小，在中低速轻载的间歇分度工况下能长期稳定运行，不需要额外配置复杂的缓冲定位结构就能满足常规的分度精度要求。

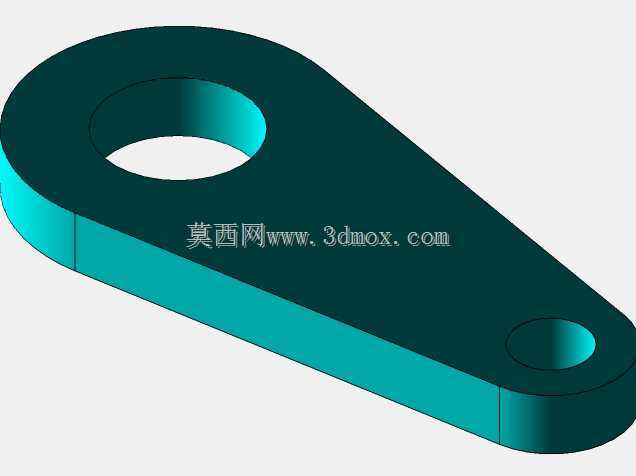

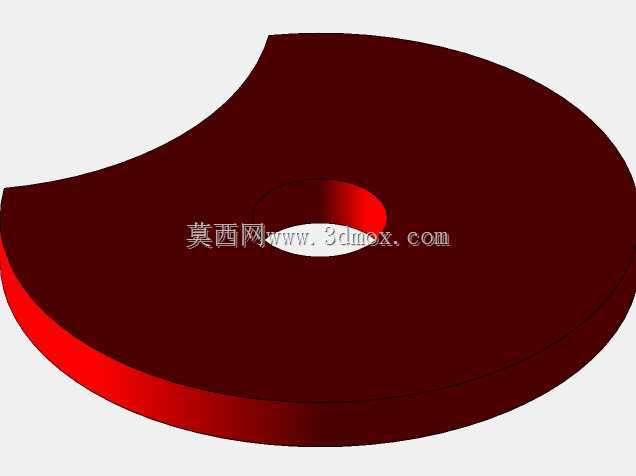

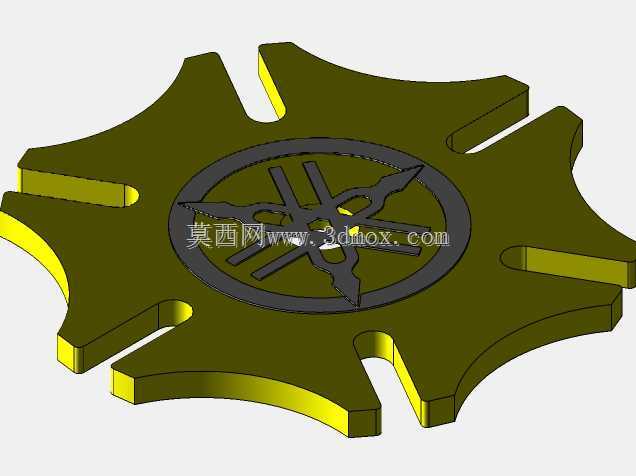

　　这套日内瓦机构总成采用外啮合槽轮的经典布局，主动拨盘上配置的圆柱销在进入槽轮径向槽的过程中带动槽轮完成定角度转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，将槽轮可靠锁止在固定工位，避免工位偏移，整套结构的传动比由槽轮的径向槽数量决定，这套结构采用四槽布局，对应主动拨盘每旋转一周，槽轮完成90度的分度转动，适配四工位循环作业的设备需求。

　　从结构设计的细节来看，主动拨盘的回转中心和槽轮回转中心的中心距是整套结构的核心安装基准，设计时严格控制圆柱销的回转半径，保证圆柱销进入和退出径向槽时的瞬时传动比平滑过渡，避免刚性冲击；槽轮的径向槽宽度和圆柱销的直径采用间隙配合，配合公差控制在合理范围，既保证转动过程无卡滞，又不会因为间隙过大导致分度精度超差；锁止弧的配合面做了贴合度优化，锁止状态下两个弧面的接触长度覆盖整个锁止行程，不会出现锁止失效的窜动问题。

　　安装边界方面，整套机构的输入轴和输出轴采用平行轴布局，两个轴的轴线平行度公差有明确要求，安装时需要保证两轴的中心距误差控制在允许范围内，否则会出现圆柱销卡滞、锁止弧干涉或者传动间隙过大的问题；输入轴端预留了和驱动电机、减速箱输出端连接的轴伸，可通过键连接、联轴器连接两种方式适配不同的驱动端配置，输出轴端可直接连接转台、送料辊、工位转盘等执行部件，不需要额外增加转接法兰即可完成装配；机构的整体外形轮廓方正，壳体上预留了标准的安装孔位，可直接固定在设备的安装基板上，安装孔的位置公差适配常规自动化设备的安装基板孔系，不需要二次打孔加工即可完成装配。

　　在实际使用场景中，这套机构可直接应用在多工位自动装配机的转台驱动、立式加工中心的刀库转位、自动灌装机的瓶位分度、不干胶贴标机的送标步进、胶片放映机的输片传动这类需要固定角度间歇转动的工位，相比采用伺服电机配合减速机做间歇分度的方案，纯机械结构的日内瓦机构不需要复杂的电气控制，运行可靠性更高，在有防爆要求、高粉尘、强电磁干扰的恶劣工况下，不会出现电气信号干扰导致的分度错误，维护成本更低，只需要定期对转动副加注润滑脂即可长期稳定运行。

　　设计过程中针对槽轮的转角加速度做了优化，在圆柱销进入径向槽的初始位置，槽轮的角加速度控制在合理区间，降低了高速运行时的冲击振动，拨盘上配置了配重平衡结构，抵消圆柱销旋转产生的离心力，让主动轴的运转更平稳；所有转动副位置都配置了自润滑轴承，不需要频繁加注润滑油也能保证转动顺畅，适合长期免维护的使用场景；槽轮和拨盘的材质选用常规的45号钢调质处理，核心配合面做淬火处理提升耐磨性，常规工况下使用寿命可达上万小时，不会出现过快磨损导致的精度下降问题。
