摩托车动力传输链条总成结构设计

　　在两轮摩托的动力传递路径中，传动链总成是衔接发动机输出端与后轮驱动端的核心运动部件，日常通勤、非铺装路面骑行、赛道竞速等不同使用场景下，这套部件的运行稳定性直接决定了整车动力输出的平顺性与传动效率。不同于普通工业输送链条，摩托用传动链需要持续承受交变冲击载荷，急加速时的瞬时扭矩冲击、颠簸路面的链条张紧力波动、高速运转时的离心力作用，都是设计阶段需要重点考量的工况边界。

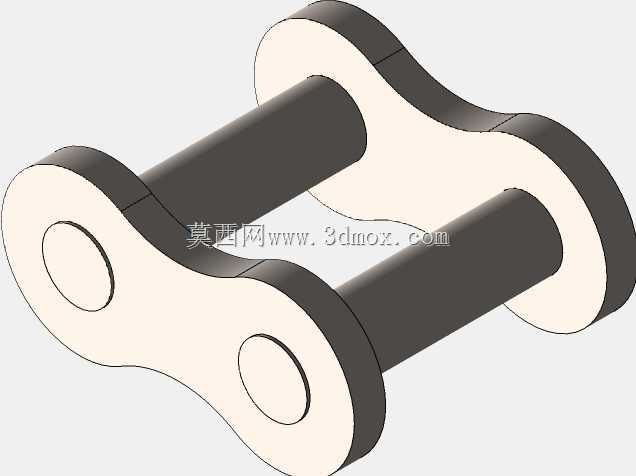

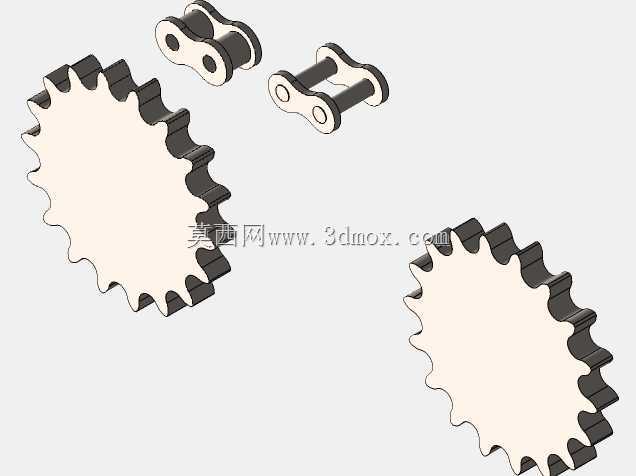

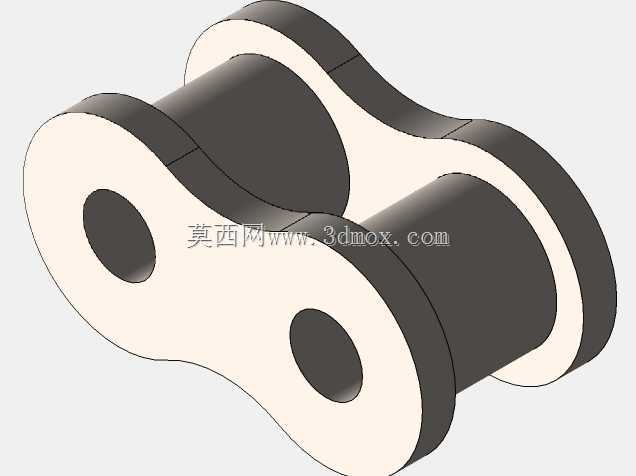

　　从结构设计逻辑来看，这套传动链总成采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件组合而成，每个零件的尺寸配合都严格匹配摩托后轮与发动机输出链轮的安装中心距。设计过程中首先要确定的是链节距参数，节距大小直接关联链条的承载能力与运转平顺性，节距过大虽然能提升承载上限，但高速运转时的冲击振动会明显加剧，节距过小则无法满足大排量摩托的扭矩传递需求，因此需要结合目标车型的动力输出特性做匹配计算。

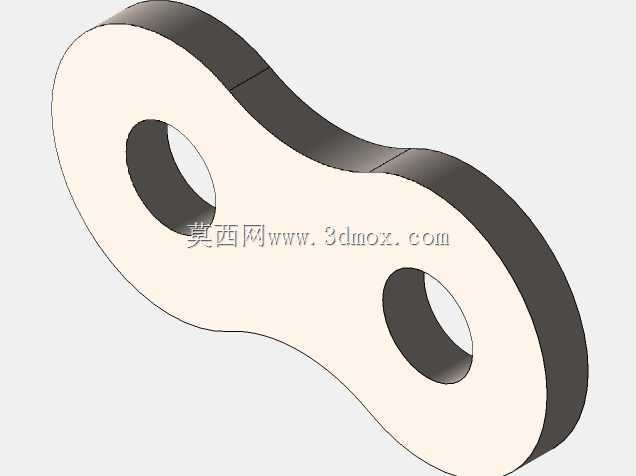

　　安装边界层面，这套链条总成的总长度适配常规跨骑摩托的后平叉摆动行程，设计时预留了足够的张紧调节余量，对应后轮轴的前后调节行程范围，避免后平叉上下摆动时链条出现过松脱落或者过紧拉断的问题。链板的外形采用了两端圆弧的等强度设计，在保证销轴孔周边结构强度的前提下，尽可能降低链板自身重量，减少高速运转时的转动惯量，同时链板表面做了强化处理，能够抵御日常骑行中泥沙、雨水的侵蚀，降低磨损速率。

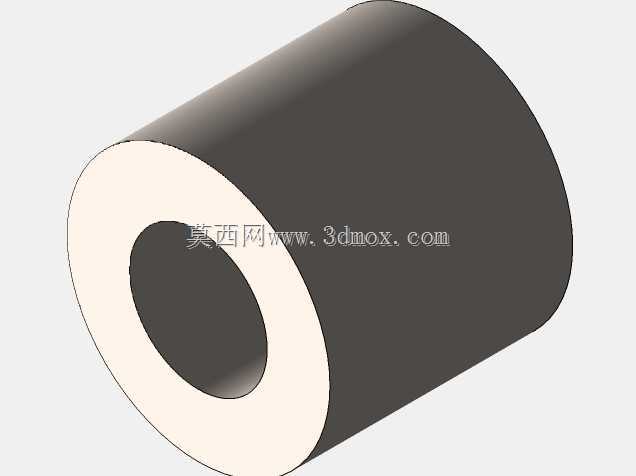

　　滚子部分的设计重点在于与链轮齿形的啮合匹配，滚子采用空心套筒结构，与套筒之间保留合理的转动间隙，啮合过程中滚子可以自由转动，将链轮齿面与链条之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与运行噪音。销轴与外链板、套筒与内链板之间均采用过盈配合，保证链节连接的可靠性，销轴与套筒之间则保留合适的间隙配合，确保每个链节能灵活弯折，适配链轮圆周运动的弯折需求。

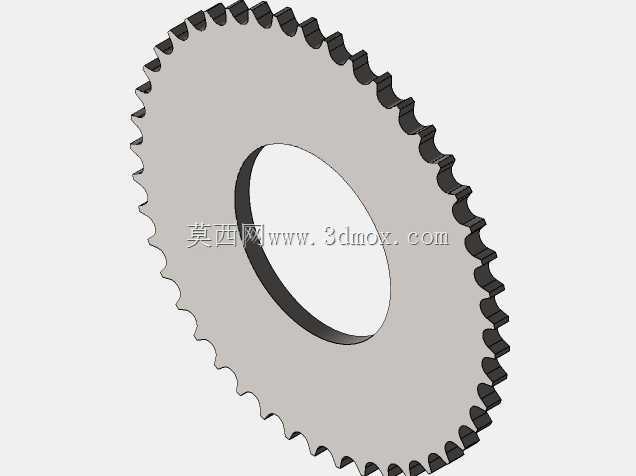

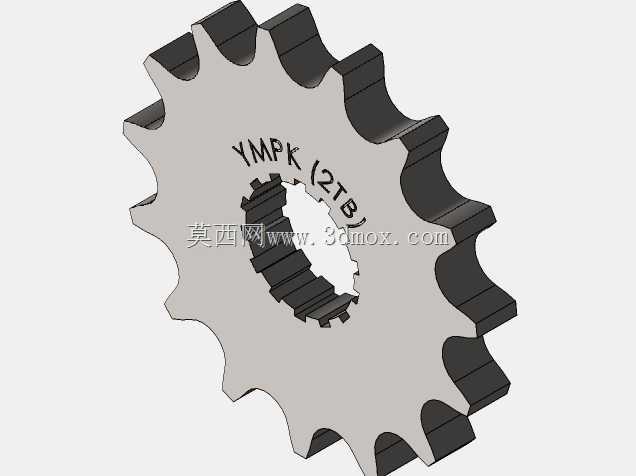

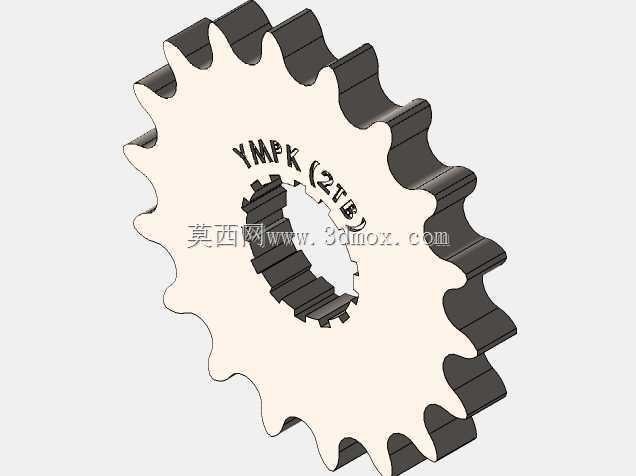

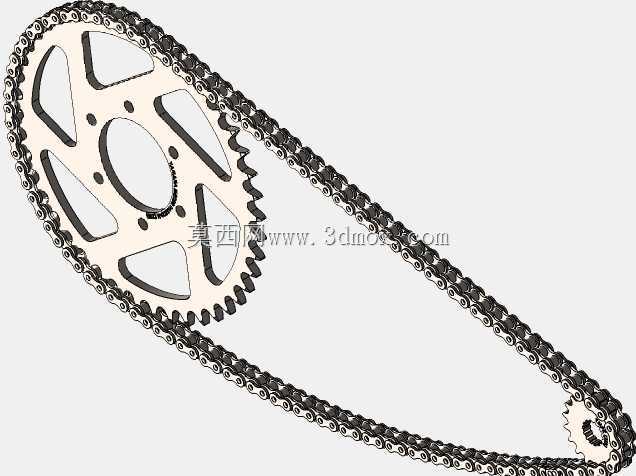

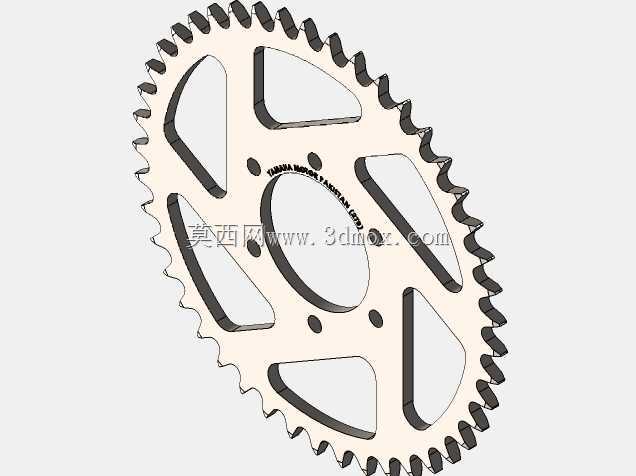

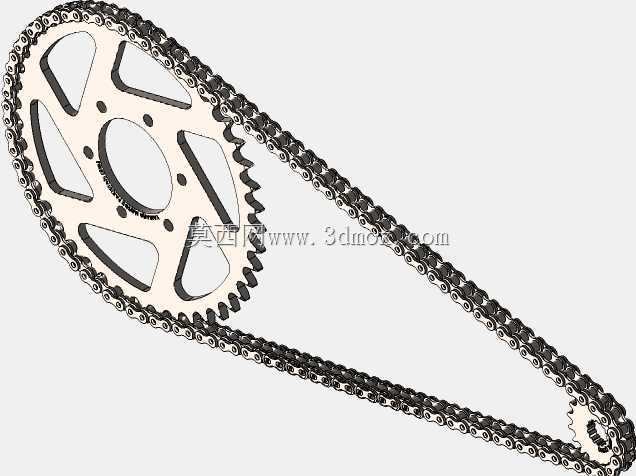

　　实际使用场景中，这套传动链总成需要配合前后链轮形成完整的传动副，动力从发动机输出轴的小链轮传入，通过链条传递到后轮轴的大链轮，实现减速增扭的作用。设计时充分考虑了不同工况下的受力变化：匀速巡航时链条承受稳定的静态张紧力，此时各零件的应力分布均匀，磨损速率处于较低水平；急加速时发动机输出扭矩瞬间提升，链条承受的瞬时拉力会达到稳态值的2-3倍，此时链板的抗拉强度、销轴的抗剪切强度都需要满足瞬时载荷的要求，避免出现断链故障；经过颠簸路面时，后平叉绕转轴上下摆动，链条的中心距会发生动态变化，此时链条的总长度设计需要覆盖最大摆动行程下的长度需求，同时配合张紧机构保证链条始终处于合理的张紧度范围内，避免链条拍打平叉产生异响或者脱落。

　　从结构细节来看，每个链节的铰接部位都预留了润滑脂存储间隙，日常维护时注入的润滑脂可以存储在销轴与套筒的配合间隙内，在运转过程中持续形成油膜，减少金属直接接触造成的磨损。外链板与内链板的厚度经过反复校核，在满足抗拉强度要求的前提下尽可能减小厚度，降低链条整体重量，减少簧下质量，提升整车的操控响应性。链条的接头部位采用可拆卸的链节设计，方便安装与后期维护更换，不需要拆解后轮与后平叉就能完成链条的拆装操作，大幅降低日常维护的操作难度。

　　设计过程中还需要考虑链条运转时的多边形效应，通过匹配合理的链轮齿数、链条节距，将多边形效应带来的速度波动控制在可接受范围内，保证动力输出的平顺性，避免高速骑行时因为链条传动的速度波动产生明显的顿挫感。同时链板的边缘做了倒角处理，避免运转过程中与周边的平叉护板、链盒发生剐蹭，减少不必要的磨损与异响。整套结构的所有配合尺寸都经过公差匹配，保证批量生产时的零件互换性，单个链节出现损坏时可以单独更换，不需要更换整根链条，降低后期使用成本。
