四冲程汽油机气门正时配气结构设计

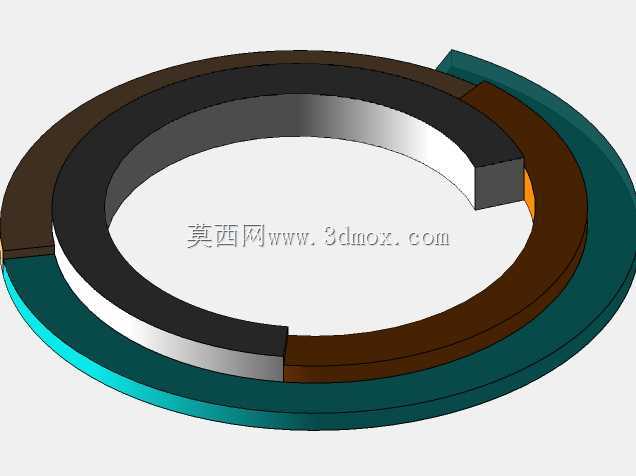

　　在车用四冲程汽油机的配气系统开发环节，气门正时结构的匹配度直接决定了缸内换气效率、动力输出平顺性以及整机排放水平，这套结构的三维设计完全围绕量产机型的实际装配需求展开，没有做冗余的概念化设计。日常主机厂做动力总成匹配时，气门正时的相位偏差哪怕超过两度，都会导致高速工况下的充气效率骤降，严重时还会出现气门与活塞运动干涉的顶缸故障，因此建模过程中首先要锁定的就是曲轴与凸轮轴的传动比边界，四冲程机型每完成一个完整工作循环，曲轴旋转两圈、凸轮轴旋转一圈，这个基础传动逻辑是所有正时结构设计的核心锚点。从实际装配场景来看，这套正时结构需要兼容现有缸盖的安装边界，凸轮轴的轴承座同轴度公差要控制在0.02mm以内，

　　气门弹簧的安装座圈与缸盖燃烧室顶面的距离要匹配现有量产机型的加工基准，不需要额外改动缸盖的铸造模具就能直接适配，能大幅降低新机型的改造成本。结构功能层面，这套设计完整还原了进气门、排气门的开启关闭时序，进气门提前开启的角度设置在活塞到达上止点前12度，能利用进气惯性在吸气行程开始时就获得充足的充气量；排气门延迟关闭的角度设置在活塞到达上止点后10度，能借助排气气流的抽吸作用把缸内残余废气尽可能排净，进排气门的叠开角度控制在合理区间，既避免了新鲜混合气直接随废气排出，也能有效降低缸内最高燃烧温度，减少氮氧化物的生成。设计过程中没有采用过于复杂的可变正时调节结构，针对固定工况的通用小排量汽油机，固定相位的正时结构可靠性更高，

　　后期维护成本更低，正时标记的位置特意设置在曲轴带轮与凸轮轴带轮的侧面，装配时不需要拆解额外的附属部件就能直接对齐标记，一线维修人员的操作门槛大幅降低。从零部件的配合关系来看，气门杆与气门导管的配合间隙设置在0.03mm到0.05mm之间，既保证了气门往复运动的顺畅性，也避免了间隙过大导致的机油窜入燃烧室问题；气门弹簧的刚度经过匹配计算，在发动机最高转速6000转每分时，弹簧的弹力足够保证气门及时回位落座，不会出现气门漂浮导致的密封失效问题。整个结构的外形轮廓完全贴合现有1.5L排量自然吸气汽油机的舱内布置边界，正时传动室的壳体壁厚设置为4mm，既满足了结构强度要求，也不会额外占用发动机舱的横向空间，周边的发电机、

　　空调压缩机等附属部件的安装位置不需要做任何调整就能完成整机装配。建模时特意把所有运动副的干涉检查做了全行程覆盖，从活塞上止点到下止点的整个运动循环里，气门头部与活塞顶面的最小安全距离保持在1.2mm以上，哪怕正时皮带跳齿一个齿，也不会出现直接的硬接触撞击，给后期的故障容错预留了足够空间。这套结构的设计逻辑完全服务于量产落地，没有做脱离实际加工能力的异形结构，所有零部件的加工工艺都能通过现有常规的机加工设备完成，正时齿轮的齿形采用常规的渐开线齿形，加工刀具不需要单独定制，凸轮轴的凸轮型线经过平滑处理，不存在应力集中的锐角结构，能有效提升部件的疲劳寿命。
