英特尔RealSense ZR300摄像机改装外壳结构设计

　　在机器人视觉感知、机箱内置传感集成这类实际工程场景里，现成的商用深度摄像头往往受限于原厂外壳的安装尺寸、固定位设计，没法直接适配特定的装配需求，这款针对英特尔RealSense ZR300摄像机设计的改装外壳，就是为解决这类装配适配问题开发的结构件。

　　从实际使用场景来看，Valify V2机器人头部的视觉安装位有严格的空间边界，原厂ZR300的外壳PCB安装位置偏浅，装入后会出现镜头突出、固定孔位不对中、接插件干涉的问题，同时不少工业设备需要把深度摄像头内置到机箱面板内侧，原厂外壳的外凸结构会占用机箱内部走线空间，甚至和机箱内的板卡、散热构件产生干涉，这款改装外壳首先调整了PCB的安装深度，把整个电路板的承托位向壳体内侧下沉，让镜头、红外发射接收组件的端面刚好和外壳外表面齐平，既满足机器人头部外表面无突出结构的外观要求，也能适配机箱内置时面板开孔后的齐平安装需求，避免突出部分被磕碰或者积灰。

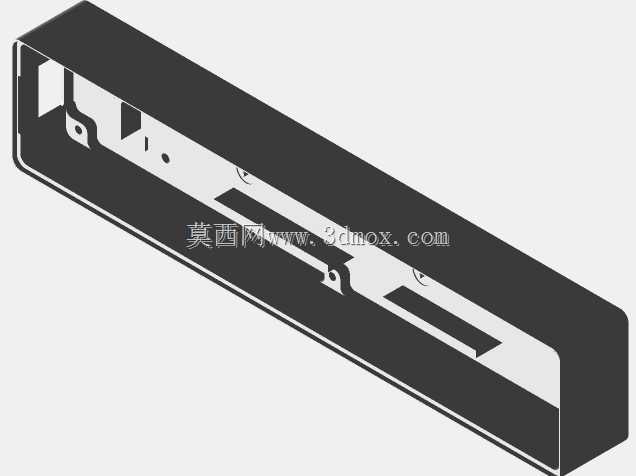

　　设计思路上没有做多余的造型改动，整体沿用了原厂外壳的长条形轮廓，保证和原有视觉模组的识别轮廓兼容，不会因为外壳形状变化影响原有设备的视觉标定参数。壳体内部做了对应PCB板的定位筋，每一处筋位都对应PCB上的无元件区域，避免压碰板上的电容、接插件元件，同时在对应镜头、红外传感器、麦克风开孔的位置做了精准的同轴让位，孔位边缘做了0.2mm的倒角，避免安装时刮花镜头镀膜。壳体的固定方式兼顾了两种使用场景：针对机器人头部安装，在壳体两端做了和原有安装位匹配的沉头孔，可以直接用原厂螺丝固定，不需要额外加工转接件；针对机箱内置场景，在壳体侧面预留了M2的螺纹安装孔，可以通过L型转接片固定在机箱内部的立柱或者钣金支架上，安装孔位做了0.5mm的长圆孔余量，允许安装时做小范围的位置调整，抵消钣金加工或者3D打印带来的尺寸误差。

　　从安装边界来看，这款改装外壳的整体外形尺寸比原厂外壳厚度减少了3.2mm，长度和宽度保持和原厂一致，不需要修改原有设备的安装开孔尺寸，就能直接替换原厂外壳。壳体内部的PCB安装槽深度比原厂加深了4mm，刚好容纳ZR300的整块电路板，接插件位置做了开放式让位，不需要拆改原有板卡的接线，直接把PCB从壳体后侧滑入就能到位，安装时不需要额外调整元件位置，降低改装的操作难度。外壳表面做了哑光处理，避免机器人头部使用时反光干扰视觉采集，同时壳体对应散热的位置做了细密的通风槽，不会因为壳体包裹导致PCB上的主控芯片散热不畅，长时间运行时的温度控制和原厂外壳保持一致，不会因为改装影响模组的工作稳定性。

　　实际装配验证中，这款外壳可以完全兼容ZR300的所有原有组件，包括红外发射模块、RGB镜头、深度镜头以及板载的麦克风阵列，所有元件装入后不会出现松动、移位的情况，镜头的光轴和外壳端面保持垂直，不会因为安装偏差导致深度采集的标定数据失效。不管是用在服务机器人的头部视觉集成，还是工业设备的内置视觉定位，这款改装外壳都能在不改动原有摄像头电路性能的前提下，解决原厂外壳适配性不足的问题，减少项目开发中额外设计转接结构的工作量，缩短视觉模组集成的调试周期。
