手动肘节式快速压紧夹持机构

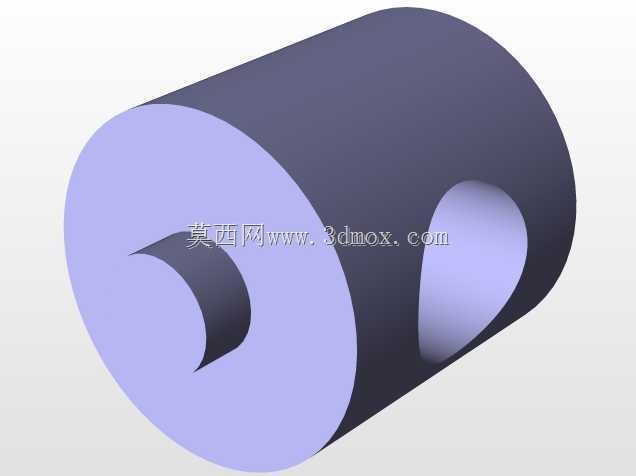

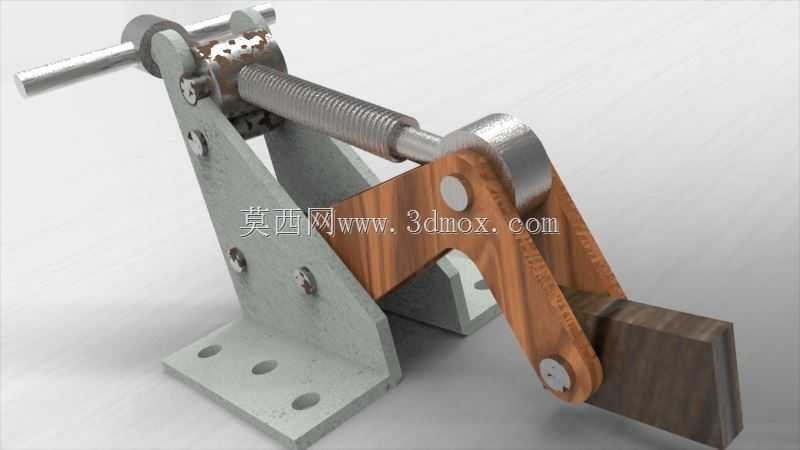

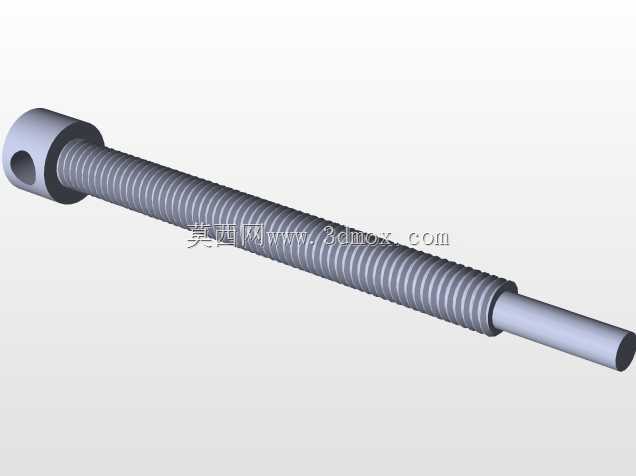

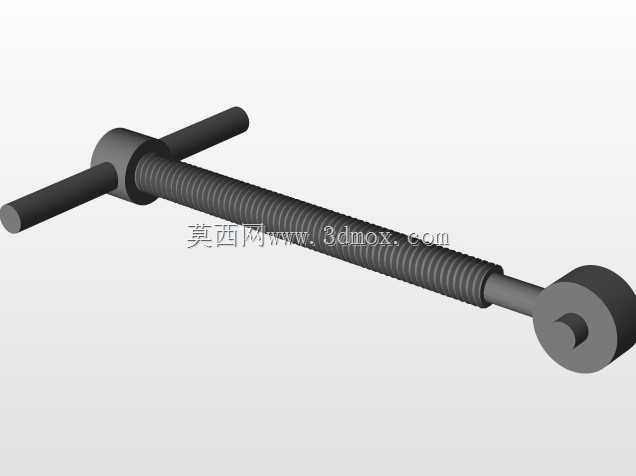

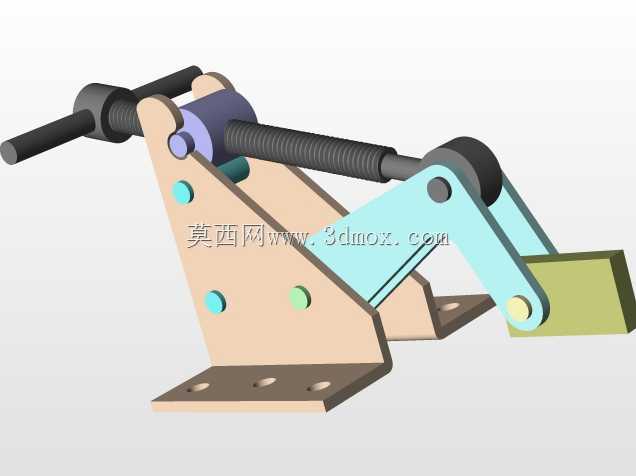

　　这类手动肘节式夹紧机构，在中小批量零件加工、装配工装、焊接定位工位上的应用频次极高，相比螺纹旋紧的普通压钳，它的操作行程更短，锁紧后具备可靠的自锁特性，不会因为加工过程中的振动出现松脱，能大幅降低工位操作的辅助时间。从结构组成来看，整套机构通过底部带安装孔的L型折弯支座作为承载基体，支座采用钢板折弯后加工安装基准面，底部的四个长圆孔可适配安装台面的孔位偏差，安装时可根据工位的定位需求调整前后位置，安装基准面的平面度公差控制在0.1mm以内，保证压紧动作的垂直度不会出现偏移。操作端的T型手杆通过销轴与传动螺杆连接，螺杆部分采用梯形螺纹传动，可根据被夹持工件的厚度差异调整初始伸出长度，调整范围覆盖0-30mm的工件厚度差，

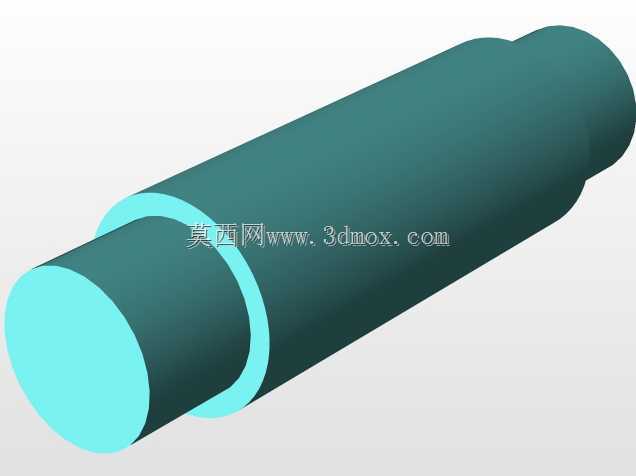

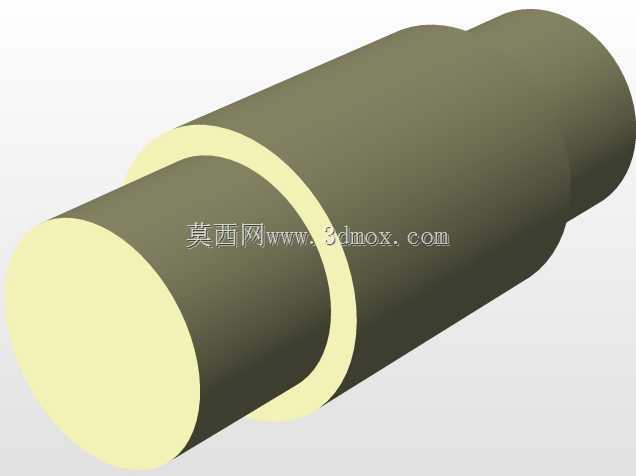

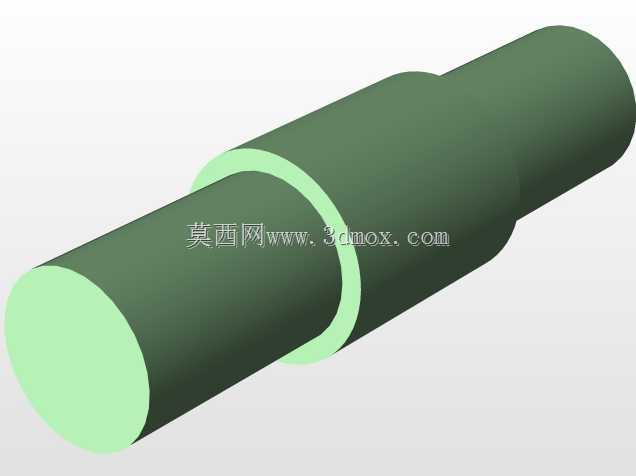

　　调整到位后通过锁紧螺母固定螺杆位置，避免反复调整的繁琐。肘节连杆部分采用多片钢板叠铆的结构，相比单臂连杆的抗偏载能力提升40%以上，连杆铰接点均采用带衬套的销轴连接，衬套采用自润滑铜基材质，长期反复操作也不会出现铰接点卡滞、磨损旷量的问题，当手杆扳动到锁紧死点位置时，连杆与压头的受力方向处于同一直线，此时即使压头端承受反向的冲击载荷，机构也不会自行解锁，必须手动扳动手杆越过死点才能松开工件。压头部分采用硬质钢材制作，压接面做了网纹滚花处理，增大与工件接触面的摩擦力，避免压紧过程中工件出现滑移，压头与连杆的连接采用浮动铰接结构，可自适应工件表面的角度偏差，保证压接面与工件完全贴合，不会出现点接触压伤工件表面的情况。

　　整套机构的整体安装高度控制在120mm左右，横向操作空间预留150mm即可满足扳动手杆的行程需求，不会占用过多的工装台安装空间，在焊接工装中使用时，可配合定位挡块实现工件的快速装夹，无需每次装夹都反复拧动螺栓；在小型零件铣削加工工位，这类夹具可替代普通机用虎钳完成异形零件的侧面压紧，装夹单件的操作时间可控制在2秒以内，大幅提升单工位的加工效率。设计这套机构时，核心的参数匹配点在于肘节连杆的死点位置计算，需要保证锁紧时手杆的扳动角度处于15-20度的自锁区间，角度过小会导致锁紧不可靠容易受振松脱，角度过大则会增加操作时的扳动力，同时螺杆的传动螺距选择2mm的梯形螺纹，兼顾调整效率与锁紧后的轴向承载力，

　　整套机构的额定压紧力可达到800N，完全满足普通薄板加工、小型零件装配的压紧需求。铰接点的销轴与孔的配合公差选用H8/f7的间隙配合，既保证转动灵活，又不会出现过大的配合旷量导致压紧精度下降，支座的折弯处做了圆角过渡处理，避免应力集中导致长期受力后出现支座变形，所有外露的金属表面均做了氧化发黑处理，提升车间环境下的防锈能力，适合在多粉尘、少量切削液飞溅的加工车间环境长期使用。
