垫圈加工用复合冲压工装结构设计

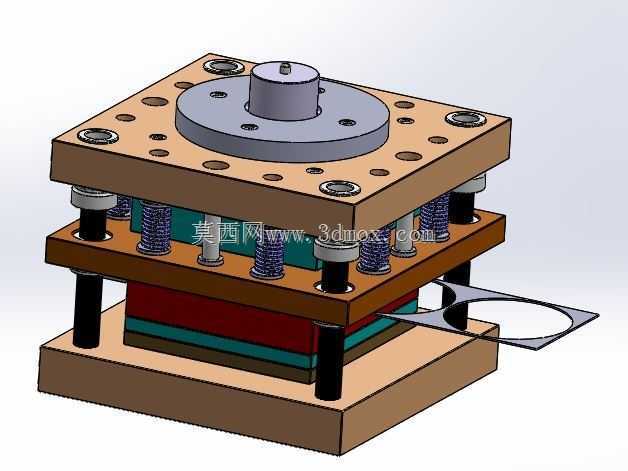

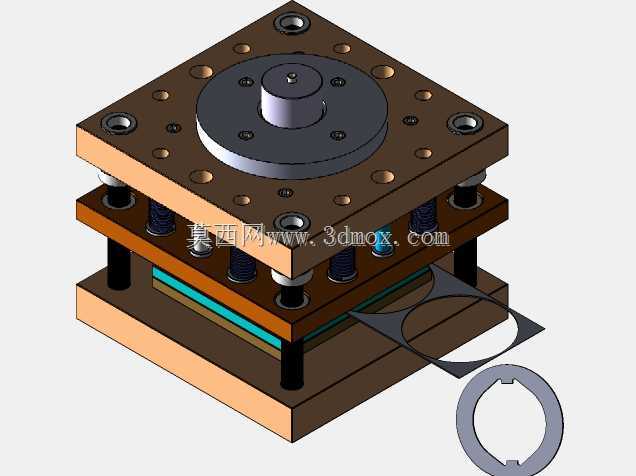

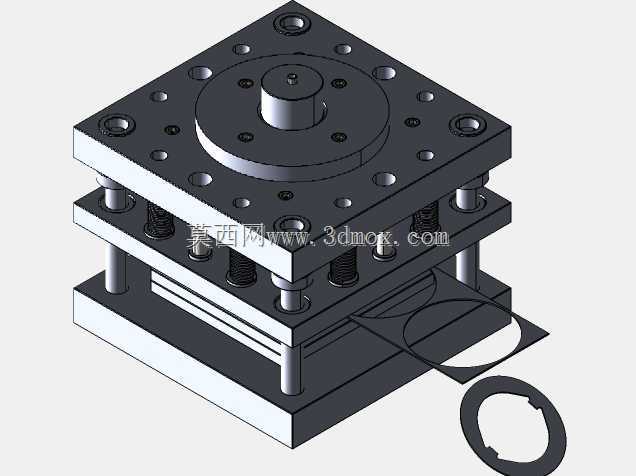

　　在五金零部件批量生产场景中，平垫圈作为最通用的紧固件配套件，年消耗量极大，传统单工序冲裁模需要分别完成落料、冲孔两道工序，不仅需要两台压力机配套作业，还需要两次工件定位，生产效率低且容易出现定位偏差导致的垫圈同轴度超差问题，这套复合冲压结构正是针对平垫圈的大批量生产需求开发，可在压力机的一次行程中同时完成落料与冲孔两道工序，直接产出成型合格的垫圈成品，大幅提升生产效率与产品精度一致性。整套结构采用标准后侧导柱模架作为基础承载，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，为上下模合模提供精准的运动导向，避免反复合模过程中出现凸凹模啃伤的问题。模架的上模部分依次安装有模柄、

　　上垫板、凸模固定板、冲孔凸模与落料凹模，模柄采用标准压入式结构，可直接适配常规开式可倾压力机的滑块安装孔，无需额外加装连接法兰；上垫板选用Cr12MoV材料淬火处理，硬度达到58-62HRC，分散冲孔凸模与落料凹模传递的冲压反力，避免上模座被压出凹痕影响模具装配精度。下模部分依次安装有下垫板、凸凹模固定板、卸料板、弹性卸料组件，其中凸凹模是复合模的核心零件，外刃口承担落料凸模的功能，内刃口承担冲孔凹模的功能，刃口间隙根据垫圈常用的0.8-3mm厚度Q235、304不锈钢板材特性设置为料厚的10%-12%，保证冲裁断面的光亮带占比超过80%，无明显毛刺与撕裂缺陷。弹性卸料组件采用矩形截面模具弹簧搭配卸料螺栓的结构，

　　弹簧预压量设置为总压缩量的20%，保证开模状态下卸料板高出凸凹模刃口1.5-2mm，冲压作业时可先压紧待加工板材再完成冲裁，避免板材受力移位，开模时可顺利将箍在凸凹模上的条料卸下，配套的出件结构安装在上模与下模之间，冲裁完成的垫圈成品会通过落料凹模的出料孔直接滑出模具工作区，无需人工手动取件，配合自动送料机构可实现连续无人化冲压作业。整套模具的闭合高度根据常用16吨开式压力机的闭合高度参数设计为180mm，安装孔位完全适配标准压力机的工作台T型槽间距，无需对现有设备做任何改造即可直接上机使用；条料送进方向设置有双侧挡料销与导料板，导料板间距根据常用条料宽度设置为105mm，挡料销控制送进步距为102mm，保证每一次送料的定位精度，

　　材料利用率可达75%以上，相比单工序模提升10%左右。结构设计过程中充分考虑了长期作业的维护便利性，所有冲裁刃口零件均采用快拆式固定结构，凸模与凹模通过挂台与螺钉锁紧在固定板上，刃口磨损后无需拆卸整套模架，仅需拆开对应固定板的锁紧螺钉即可快速更换备件，大幅减少设备停机维护时间；所有弹性元件均布置在模座的预留安装孔内，无外露突出结构，避免冲压作业过程中废料、杂物卡入弹性组件导致的卸料力异常问题。这套结构不仅适用于普通平垫圈的生产，更换对应规格的凸模、凹模与凸凹模刃口零件后，也可快速适配不同内径、外径尺寸的同类扁平环形冲压件生产，具备较强的通用适配能力，可覆盖五金紧固件、家电五金配件、汽车通用冲压件等多个领域的同类零件生产需求，在中小批量多规格的环形件生产场景中也能通过快速换模实现柔性生产，减少模具开发的重复投入。
