星形辐板组合式传动链轮结构设计

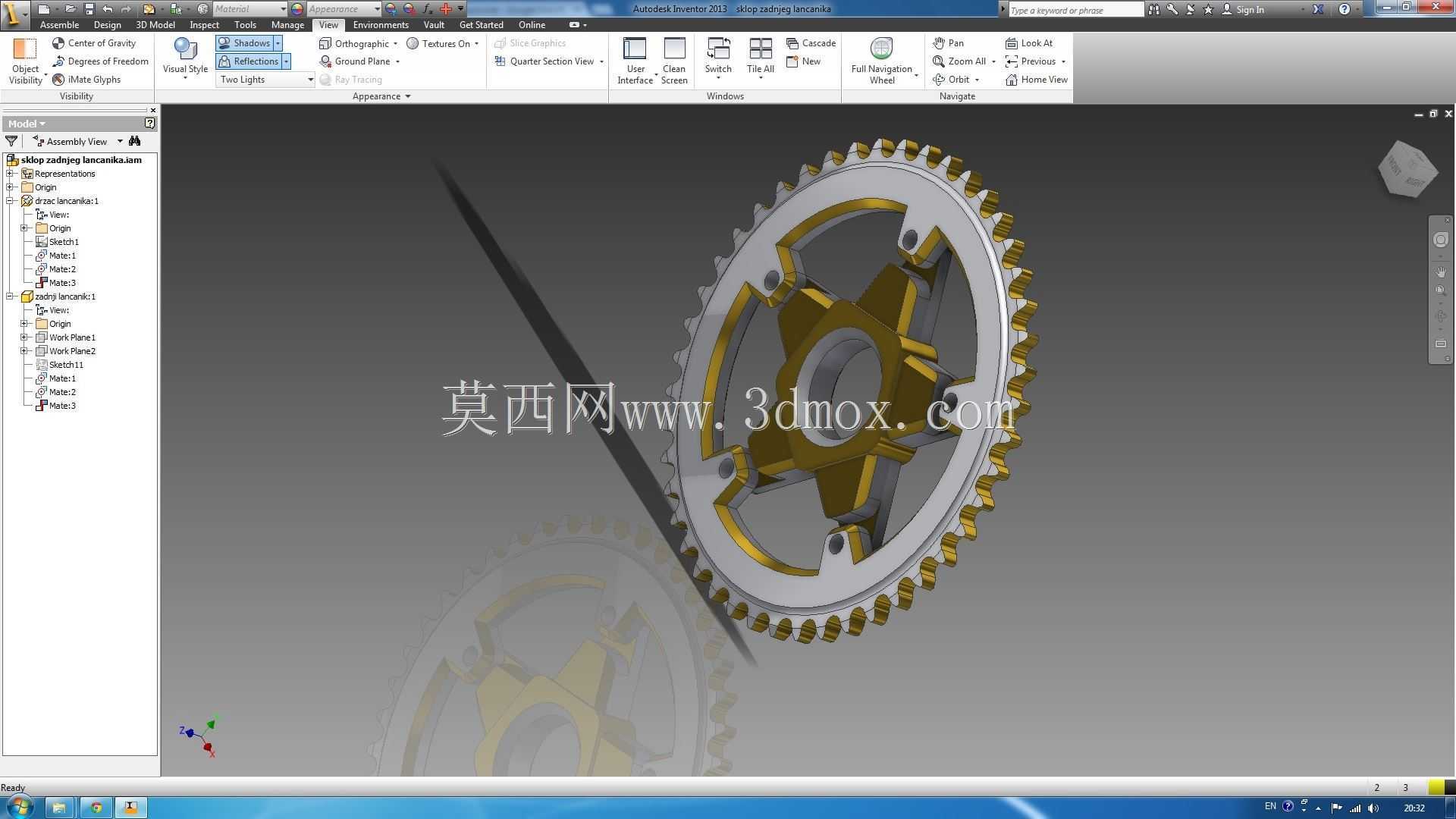

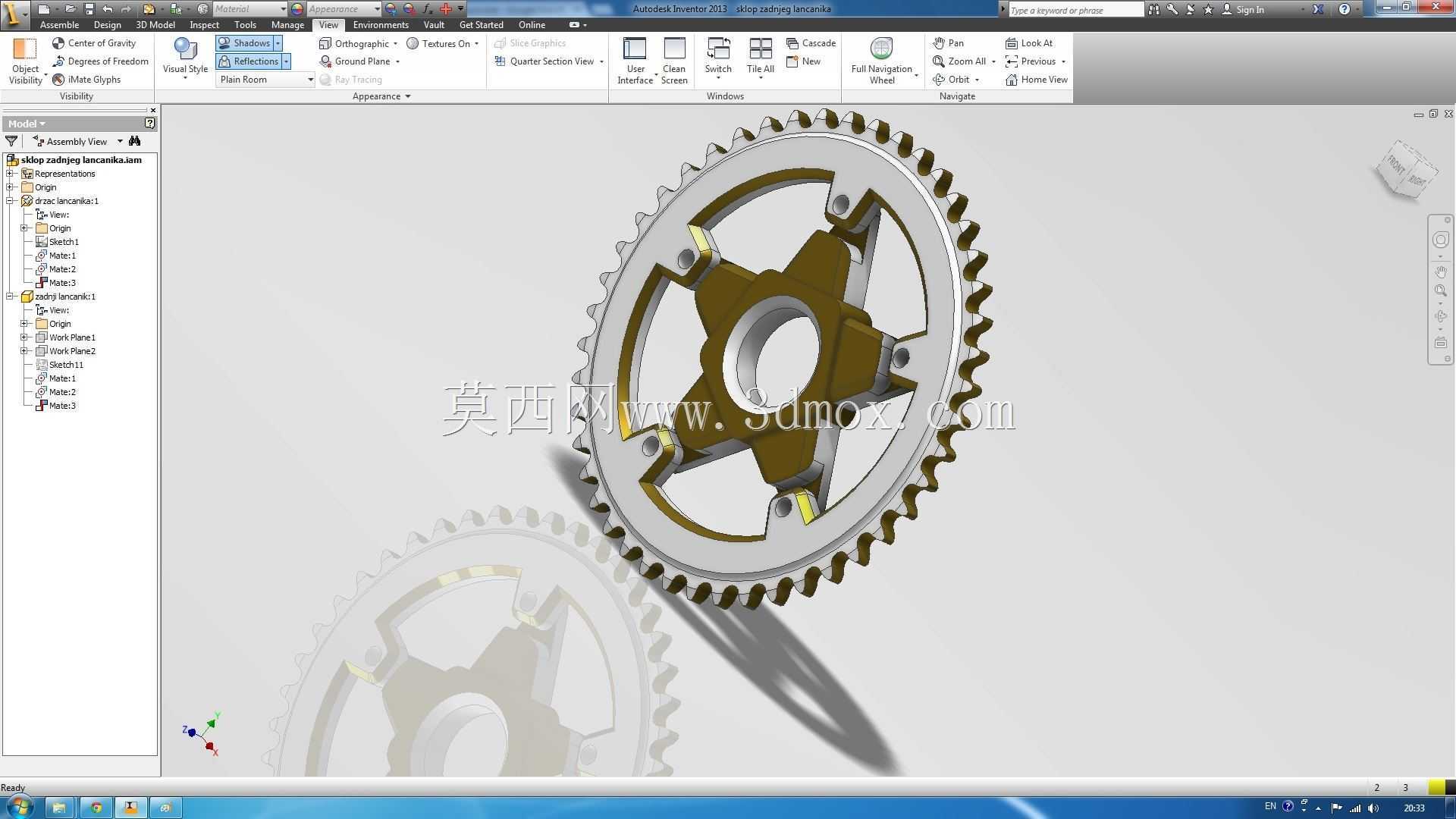

　　这款链轮采用分体组合式结构设计，区别于传统整体式链轮的加工逻辑，将齿圈与轮毂承载部分做功能拆分，适配中高速链传动场景下的快速维护需求，在摩托车主传动、轻型输送线动力端、小型农机传动系统中都能适配这类结构的应用。从实际使用场景来看，这类星形辐板结构的链轮，主要适配节距精度要求较高的精密滚子链传动工况，相比板式辐条链轮，星形辐板的应力分布更均匀，在交变载荷冲击下，辐板与轮毂连接位置的应力集中系数更低，能有效降低长期运转下的辐板疲劳断裂风险。

　　设计过程中首先确定了齿圈部分的参数边界，齿形采用标准三圆弧一直线齿廓，保证链节啮入啮出过程的平顺性，减少多边形效应带来的传动冲击，齿圈外缘的齿顶圆弧、工作段圆弧、齿沟圆弧的衔接位置做了微小的倒角过渡，避免链节滚子在啮合时出现卡滞、硬接触磨损的问题。齿圈与轮毂的连接采用定位止口加紧固件的组合方式，星形辐板上预留的安装位，既可以穿装螺栓实现齿圈与轮毂的刚性锁紧，也能在齿圈磨损到极限程度时，仅更换外圈齿圈部分，无需拆卸轮毂与传动轴的连接，大幅降低现场维护的拆装工作量，尤其适合设备维护窗口时间短的连续生产线场景。

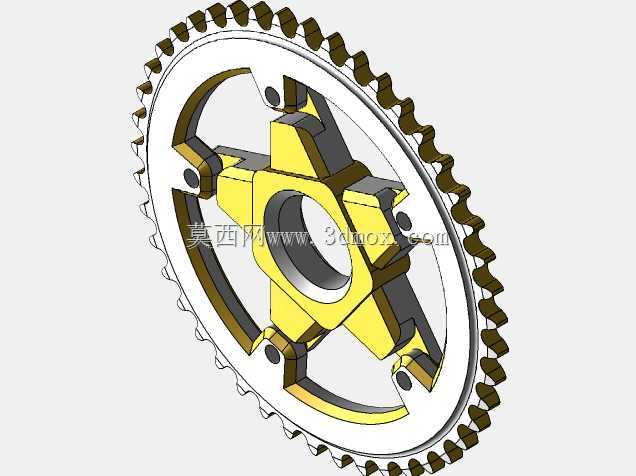

　　从安装边界来看，中心轮毂的内孔采用基孔制配合设计，可适配平键、花键等多种轴连接形式，轮毂端面预留的定位台阶，能保证链轮安装到轴上后与轴肩的贴合精度，控制链轮的端面跳动量在链传动允许的公差范围内，避免运转过程中出现链条跑偏、侧磨的问题。星形辐板的五个支撑臂采用等角度均布设计，每个支撑臂的截面做了变厚度处理，靠近轮毂位置的厚度更大，向齿圈方向逐渐收薄，在保证整体结构刚度的前提下，尽可能降低链轮自身的转动惯量，减少传动系统启动、变速过程中的惯性冲击，对于需要频繁正反转、启停的传动工位，这种轻量化的结构设计能有效降低驱动端的负载波动。

　　齿圈部分采用耐磨材质的设计逻辑，轮毂部分则选用韧性更好的结构钢材质，两种材质通过紧固件连接形成整体，既保证了轮齿啮合位置的耐磨寿命，又让轮毂部分具备足够的抗冲击韧性，避免整体采用高硬度耐磨材质带来的脆性断裂风险。在链轮的齿侧间隙设计上，预留了合理的润滑脂存储空间，运转过程中润滑脂可以附着在齿沟位置，持续对链节滚子与轮齿的接触位置进行润滑，减少干摩擦带来的磨损，延长链轮与链条的整体更换周期。

　　实际选型适配时，需要注意链轮的齿根圆直径与安装空间的避让边界，这款链轮的齿顶圆外轮廓没有突出的安装结构，外围防护壳的设计可以紧贴齿顶圆预留安全间隙，不需要额外预留紧固件的突出空间，能缩小整个传动箱的整体体积。辐板上的镂空结构除了减重作用外，还能在运转过程中带动周边空气形成气流，帮助带走啮合过程中产生的摩擦热量，避免长时间高负载运转下齿面温度过高导致的润滑脂失效、齿面胶合问题。在装配精度控制上，星形辐板与齿圈的连接止口采用H7/h6的小间隙配合，装配后能保证齿圈与轮毂的同轴度，避免不同心带来的传动跳动、链条张紧力周期性波动的问题，每个连接紧固件的预紧力按照统一扭矩要求锁紧，防止运转过程中紧固件松动导致的齿圈错位故障。
