16mm规格空芯电感器三维结构设计

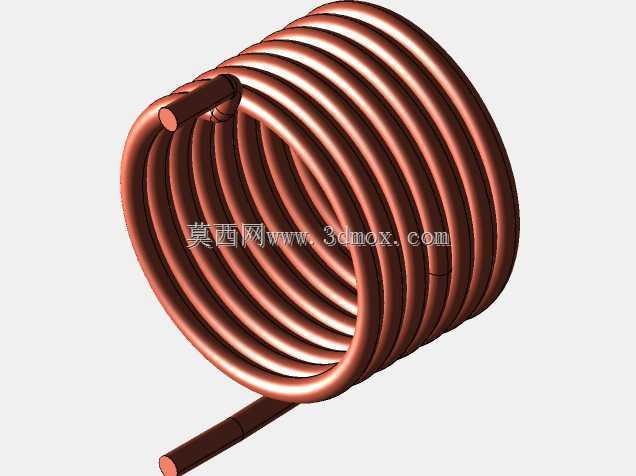

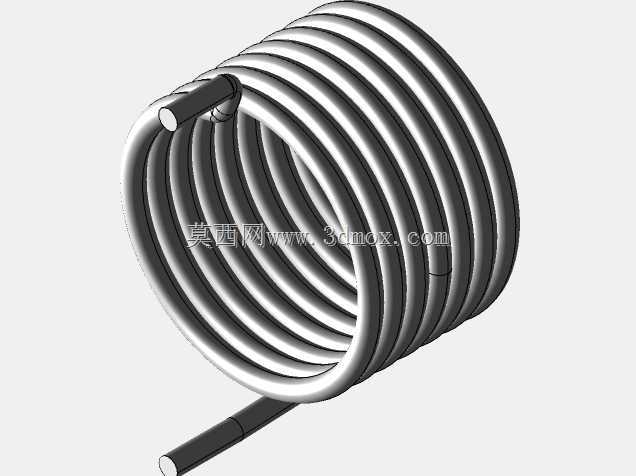

　　在高频开关电源、射频通信模块、大功率逆变设备的电路设计环节，空芯电感器是绕不开的核心无源器件，这类器件没有磁芯带来的磁饱和损耗问题，在高频工况下能保持稳定的电感量参数，尤其适合工作频率超过1MHz的电路场景，比如短波通信设备的阻抗匹配回路、高频感应加热设备的谐振回路、开关电源的输出滤波支路，都需要用到这类无磁芯的绕线电感。这次建模的16mm规格空芯电感器，整体外径控制在16mm的边界尺寸内，绕线采用多圈密绕的螺旋结构，线圈两端预留了足够长度的直出引线，方便在PCB板上做插装焊接，也适配部分设备里的飞线连接需求。从设计思路上看，首先要确定的是线圈的匝间距，匝间距过小会带来较大的分布电容，直接降低电感的自谐振频率，

　　导致高频工况下电感特性失效；匝间距过大则会在有限的尺寸内无法达到目标电感量，同时浪费设备内部的安装空间，建模过程中反复调整了每一圈导线的相对位置，保证相邻线匝之间留有均匀的微小间隙，既控制分布电容在合理区间，也让整体结构紧凑规整。导线的线径选择也经过了考量，要匹配对应额定电流下的载流需求，避免大电流工况下导线过热带来的阻值漂移，同时线径也要和线圈整体的曲率匹配，绕制过程中不会因为弯折半径过小导致导线外皮破损或者内部导体应力集中断裂。从安装边界来看，这个16mm外径的线圈，轴向长度根据匝数确定，整体安装时只需要预留出线圈本体的圆柱空间，加上两端引线的弯折余量即可，不需要额外预留磁芯的安装位置，相比带磁芯的功率电感，整体安装高度更低，

　　适合对设备厚度有严格要求的薄型化电子设备。在实际设备运行中，这类空芯电感不会出现磁芯饱和导致的电感量骤降问题，在大功率脉冲工况下的可靠性远高于带磁芯的电感，比如在特斯拉线圈的谐振回路、高频无线充电的发射端匹配回路里，这类空芯线圈都是首选的电感元件。建模过程中严格还原了绕线的螺旋升角，每一圈导线的空间位置都和实际绕制工艺一致，没有出现线匝交叉、重叠的错误，引线的出线角度也做了优化，从线圈的切线方向引出，避免引线和线匝之间出现不必要的夹角，方便实际生产中的绕线加工，也减少引线处的应力集中。对于结构设计人员来说，在做整机结构布局时，可以直接调用这个模型做干涉检查，确认线圈和周边电容、功率管、散热片等元器件的安全距离，尤其是高频电路中，

　　电感和周边金属件的距离会直接影响电感的实际参数，模型的精准尺寸能帮助设计人员提前预判布局带来的参数偏移，减少后期打样调试的次数。另外，这类空芯电感的固定方式也比较灵活，可以通过引线直接焊接固定在PCB上，也可以额外增加绝缘固定支架，把线圈本体绑定在支架上提升抗振动性能，在车载高频通信设备这类有振动要求的场景下，建模时也预留了支架安装的空间余量，不需要额外修改线圈本体结构就能适配固定方案。从电磁特性的角度来说，空芯电感的电感量完全由线圈的匝数、直径、长度决定，建模时的尺寸精度直接对应实际生产后的电感量精度，所以每一圈导线的直径、线圈的中径、轴向的总长度都严格按照设计参数绘制，保证模型和实物的参数一致性，方便电路设计人员在仿真阶段就能拿到准确的结构参数，提升电磁仿真的准确度。
