SIPIE TRA15开口式电流互感器结构设计

项目分类:变压器/电感器 发布时间:2021-12-19 ID:458085
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计
  • SIPIE TRA15开口式电流互感器结构设计

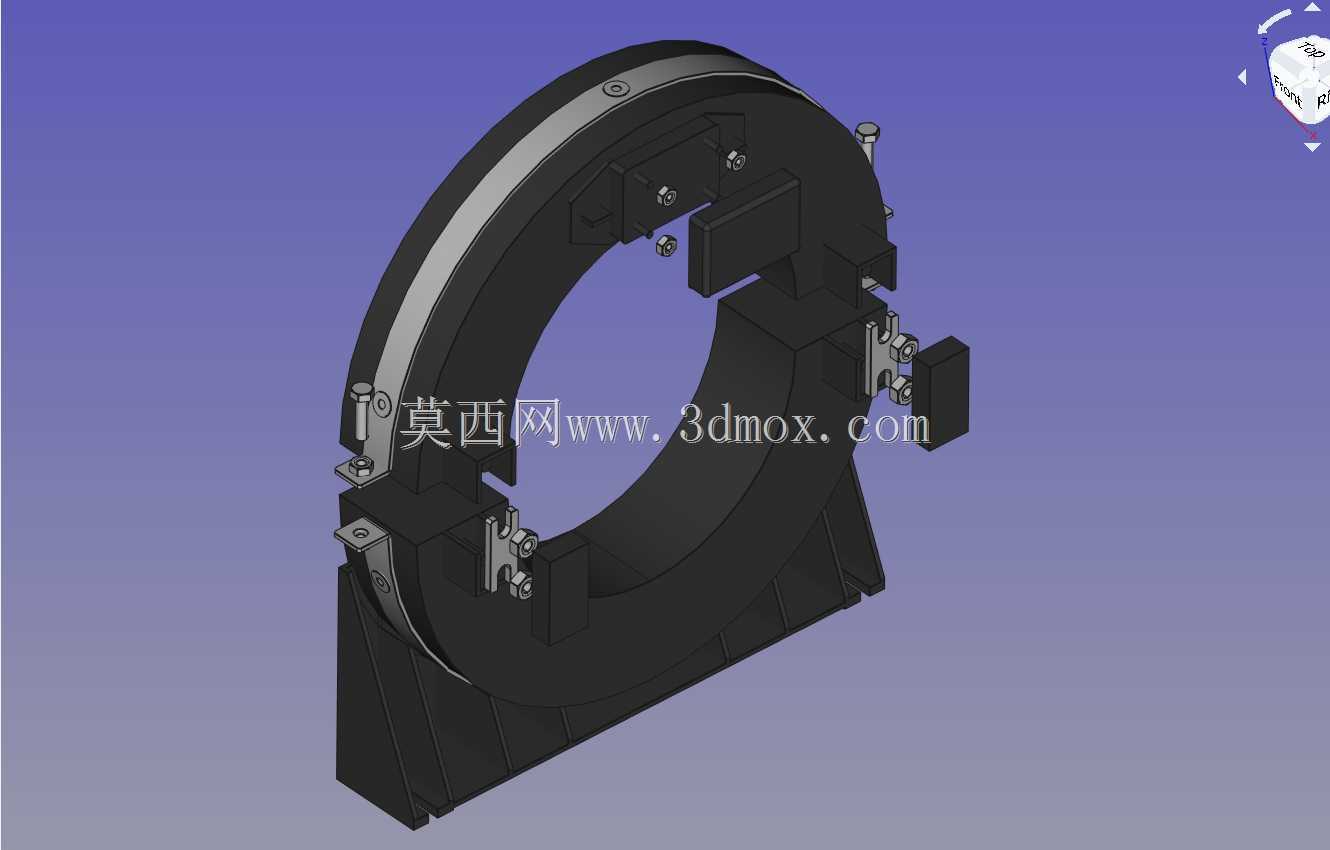

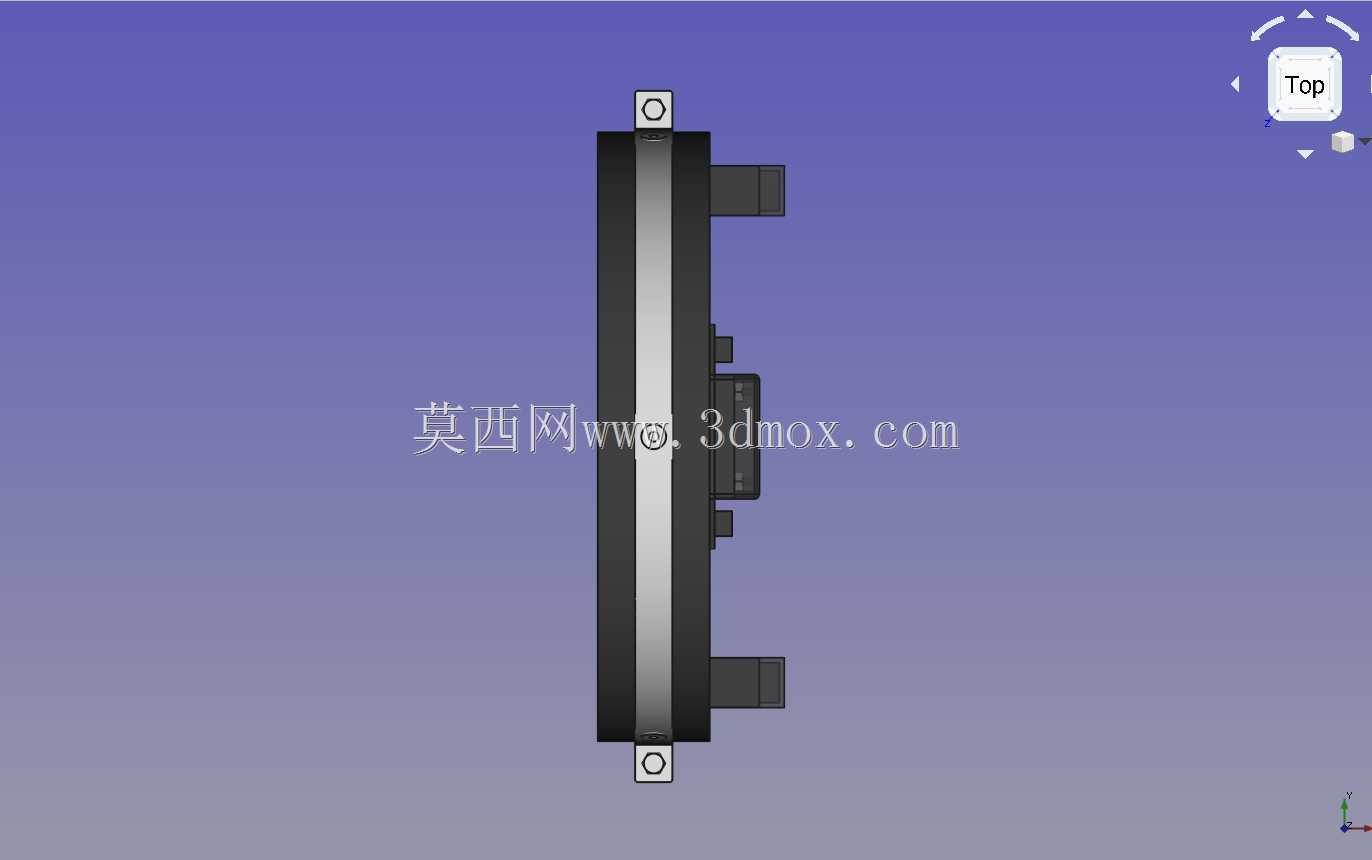

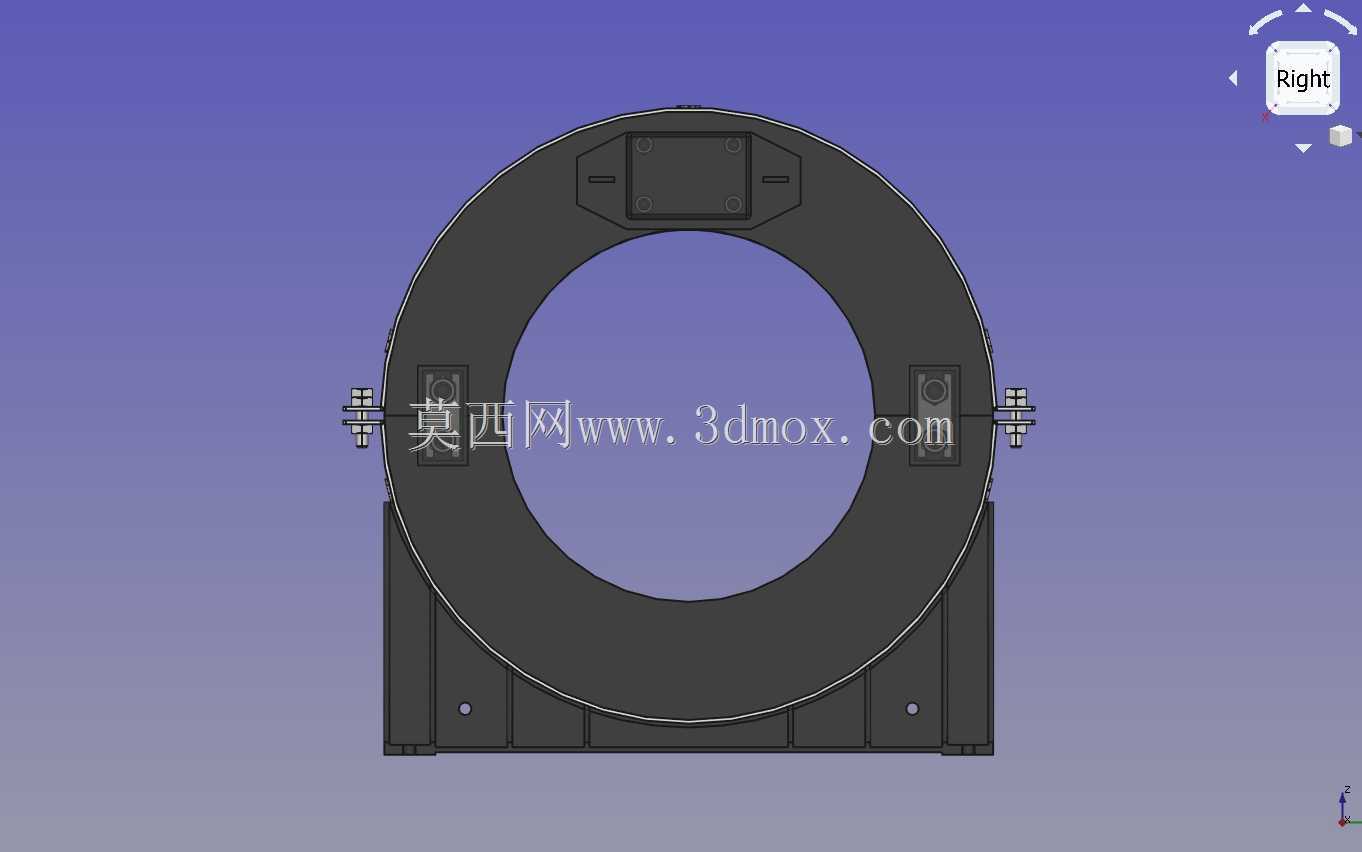

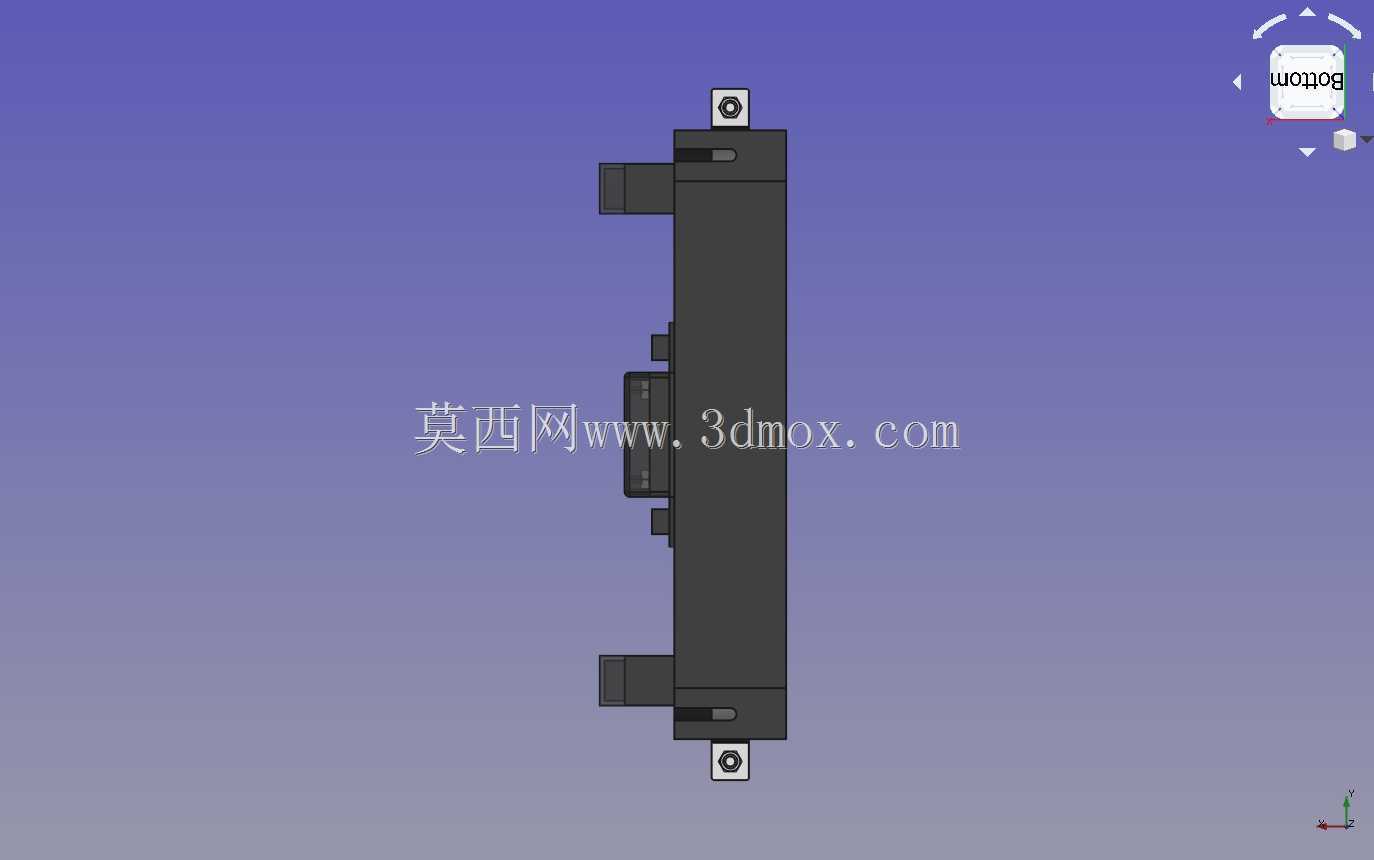

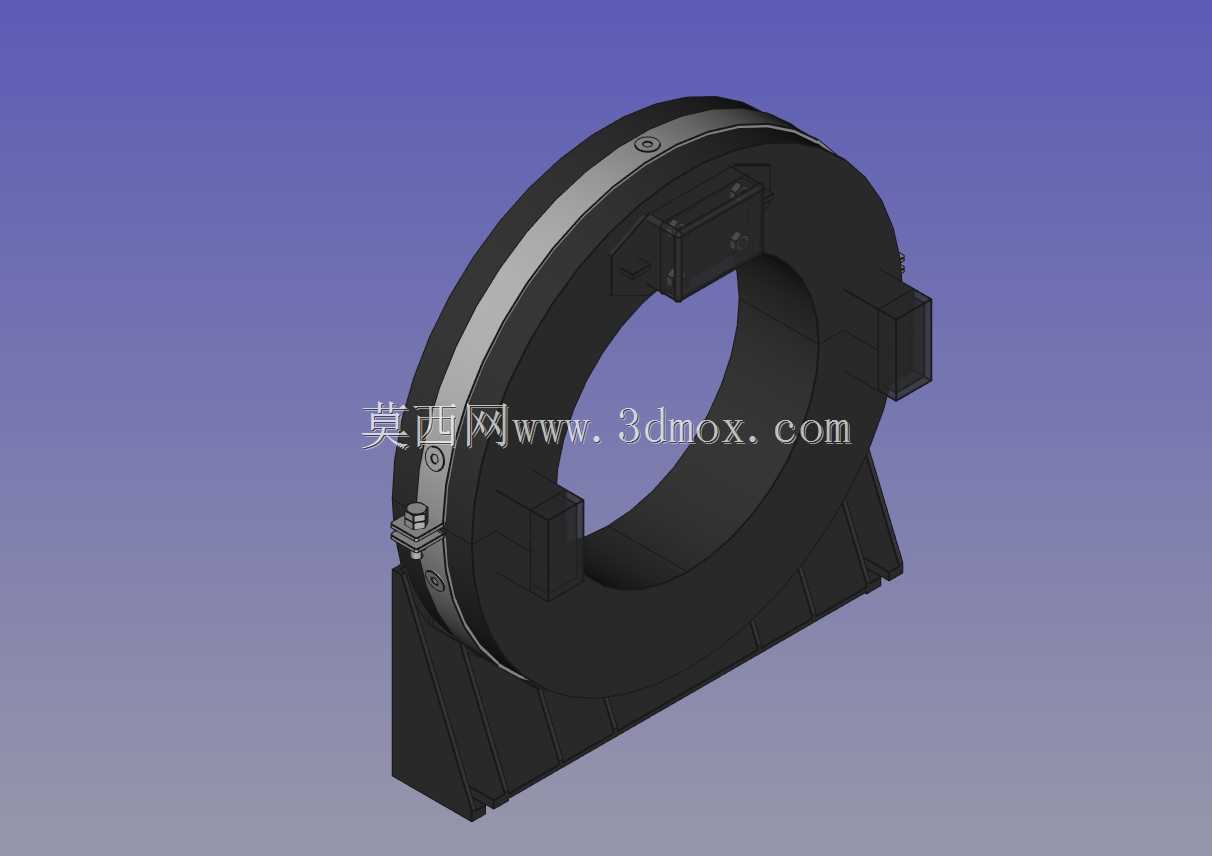

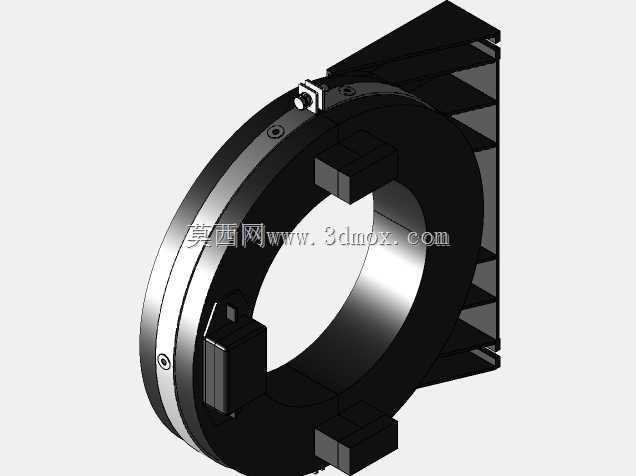

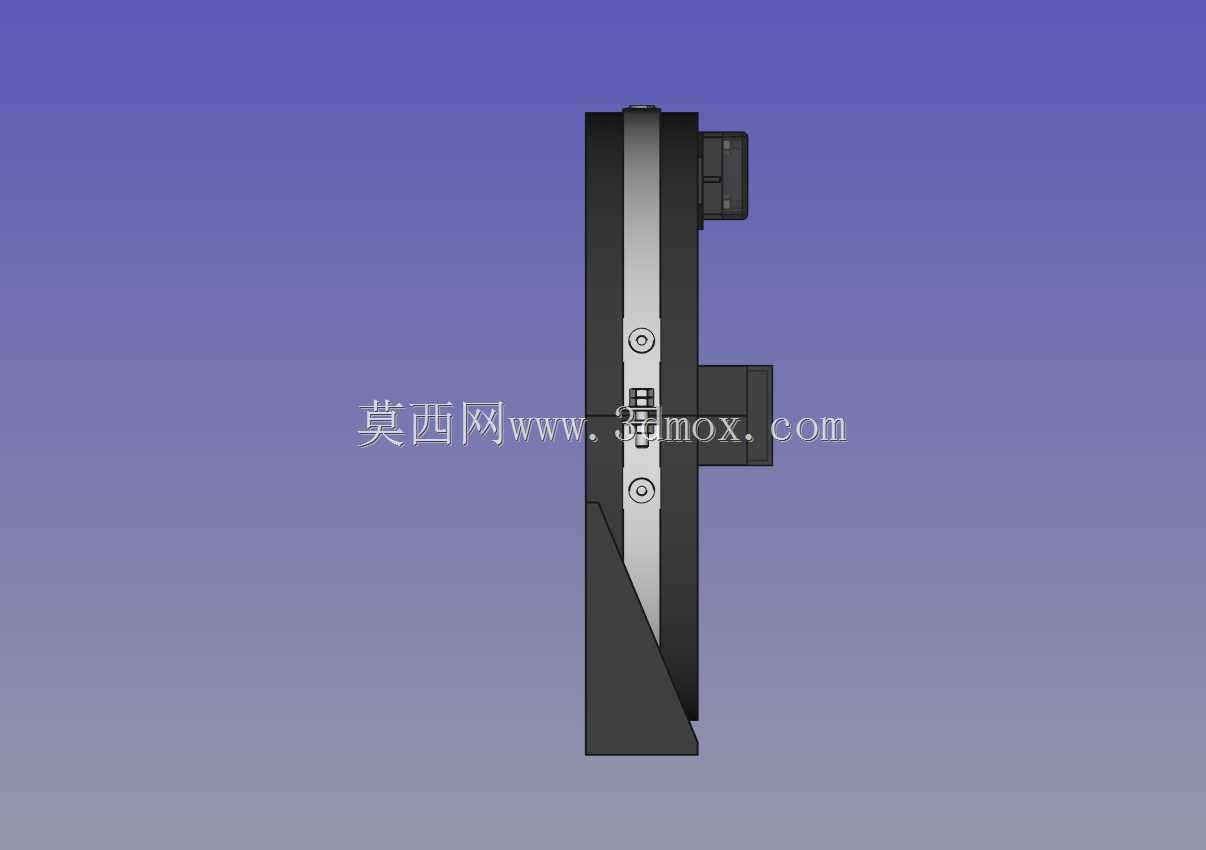

  这款开口式电流互感器主要应用于低压配电系统的电流采集、电能计量与回路保护场景,在老旧配电回路改造、在线监测加装项目中优势尤为突出——无需拆解主回路母排或电缆,即可完成设备安装,大幅降低改造施工的停电时长与作业风险,适配工业厂房配电间、商业楼宇配电竖井、数据中心进线回路等多种不便拆改主线路的安装环境。设备核心功能是通过电磁感应原理,将主回路的大电流按固定变比转换为标准小电流信号,供给测量仪表、继电保护装置、电能质量监测设备使用,开口结构的设计核心是在保证磁路闭合精度的前提下,实现不停电加装作业,解决传统闭口互感器必须在布线阶段预装、后期改造施工难度大的痛点。从结构设计来看,整体采用环形开合式磁芯布局,内孔直径150mm,

  可适配单根大截面电缆、多根小截面电缆并排敷设或是对应规格的铜母排穿过,磁芯分为上下两个半环结构,对接面做了精密研磨处理,尽可能降低气隙带来的测量误差,避免开合结构影响互感器的精度等级。磁芯外部采用高强度阻燃工程塑料做封装壳体,壳体对接处设置了定位卡扣与锁紧螺栓结构,安装时先将两个半环扣套在被测线缆外侧,对准定位槽后通过侧边的螺栓组件锁紧,保证两半磁芯紧密贴合,不会因长期运行的振动、温变出现对接缝隙增大的问题。壳体底部带有一体化成型的安装支座,支座上预留了标准安装孔位,可直接通过螺栓固定在配电柜体的安装梁、线缆桥架侧壁或是定制的安装支架上,安装边界清晰,不需要额外设计复杂的转接固定件。侧边预留的二次接线端子带有防护结构,

  避免施工或运维过程中误碰二次回路导致开路,引发高压危险,配套的螺栓、螺母等紧固件均做了防锈镀层处理,适配配电环境下长期运行的防腐蚀要求。设计过程中重点平衡了开合结构的操作便捷性与磁路闭合的可靠性,锁紧结构的位置设置在壳体侧边,操作人员使用普通扳手即可完成锁紧操作,不需要专用工装,单人即可完成全部安装流程;磁芯外围的封装壳体做了加强筋设计,既可以减少塑料用量降低自重,又能保证壳体的结构强度,避免安装锁紧过程中壳体出现形变挤压内部磁芯。内孔的边缘做了圆弧倒角处理,穿线过程中不会划伤线缆外绝缘层,适配多种绝缘等级的配电线缆使用。在设备选型适配阶段,这款结构的互感器可以覆盖常见的低压配电进线、大负载出线回路的电流检测需求,

  150mm的内孔尺寸可以满足额定电流1000A及以下回路的线缆或母排穿过需求,不需要针对不同线径定制特殊规格,通用性较强。相较于传统闭口互感器,这种开口结构在后期运维更换时也更为便捷,不需要拆除主回路连接,即可快速完成设备替换,减少配电回路的停电时间,降低对生产、运营的影响。结构建模过程中,对磁芯对接处的公差配合做了严格控制,保证两半壳体合模后磁芯对接面的间隙控制在允许范围内,避免气隙过大导致测量误差超标、角差增大影响计量精度;锁紧螺栓的位置设置避开了磁芯的有效导磁区域,不会对磁路产生额外干扰,同时螺栓的锁紧行程做了限位设计,避免过度锁紧导致磁芯受压碎裂。壳体表面的分模线做了平滑处理,没有尖锐棱角,安装作业过程中不会划伤施工人员,二次接线端子的标识清晰,对应二次绕组的极性、变比参数直接模印在壳体表面,方便运维人员接线核对,避免极性接反导致测量数据反向、保护装置误动。
