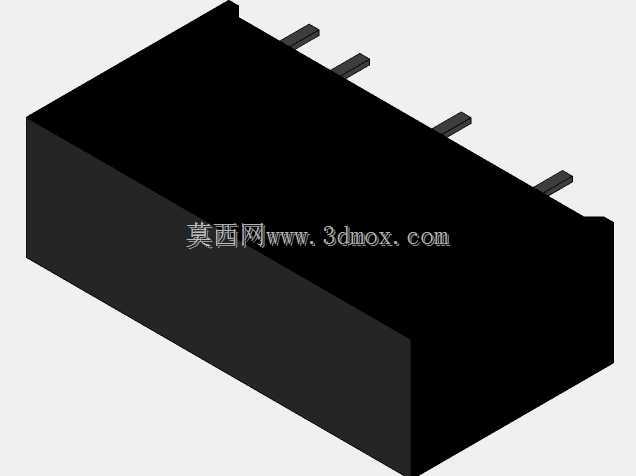

SIP-4封装隔离型DC-DC电源转换器结构

　　在工业控制板卡、分布式供电系统、通讯接口隔离电路的设计选型中，小体积直插封装的隔离DC-DC转换器是应用频次极高的板级供电元件，本次呈现的SIP-4（7）规格隔离DC-DC转换器结构，完全贴合量产器件的实际外形与安装特征，可直接用于PCB布局阶段的结构干涉校验、整机装配的空间预留校核工作。

　　从实际应用场景来看，这类隔离电源模块常被部署在工业PLC的IO接口板、智能电表的采样回路、医疗设备的信号隔离通道、轨道交通车载控制板等对供电隔离耐压有明确要求的电路场景中，核心作用是实现输入侧与输出侧的电气隔离，切断地环路带来的共模干扰路径，同时完成指定电压等级的直流转换，为后级敏感电路提供稳定的供电输出。不同于表贴封装的电源模块，SIP直插封装的器件在小批量试制、售后维修更换环节的操作便捷性更强，不需要专用的回流焊设备即可完成手工焊接替换，对于需要现场运维的工业设备而言，这类封装的器件适配性更强。

　　从产品功能特性来看，该款隔离DC-DC转换器采用单列直插引脚排布，共设置4个引出引脚，分别对应输入正、输入负、输出正、输出负，引脚间距符合标准SIP封装的尺寸规范，可直接匹配市面上通用的SIP-4封装插座，也可直接焊接在PCB对应焊盘上。模块本体采用黑色阻燃环氧树脂灌封结构，灌封层完全覆盖内部的变压器绕组、控制芯片、整流元件，既可以实现内部电路的防尘、防潮、抗振动防护，也能进一步提升输入输出侧的绝缘耐压等级，避免内部元件裸露带来的短路风险。模块顶部无额外凸起结构，整体为规整的长方体外形，在板卡堆叠安装的场景中，不会对上方的走线或者相邻元件造成空间干涉。

　　在设计思路层面，该结构完全遵循量产器件的尺寸公差要求进行建模，引脚的伸出长度、引脚截面尺寸、本体的倒角细节都和实际量产器件保持一致，没有做过度的简化处理。建模过程中重点考虑了PCB布局阶段的装配校验需求：引脚的位置度公差按照实际器件的焊接要求设置，本体的外形尺寸预留了焊接后的焊盘爬锡空间，避免布局阶段出现元件本体和相邻焊盘距离过近导致的焊接短路问题。同时模型还原了器件本体的哑光黑外壳质感，在做整机三维装配的渲染校验时，可以直观呈现板卡焊接完成后的实际视觉效果，方便结构工程师评估整机内部的元件布局合理性。

　　关于外形尺寸与安装边界，该模块本体为长方体结构，长度方向沿引脚排布方向延伸，宽度方向垂直于引脚排布平面，高度方向从PCB安装面到模块顶部的尺寸控制在常规直插元件的高度范围内，适配大多数工业设备的板卡安装空间要求。引脚从本体侧面伸出后向下弯折，形成标准的直插焊接引脚，引脚末端做了倒角处理，方便插入PCB的安装孔或者封装插座内。安装时需要注意，模块本体下方的PCB区域尽量避免布置过高的表贴元件，防止元件和模块本体底部产生干涉；模块两侧需要预留至少1mm的散热空间，保证模块工作时产生的热量可以通过周围空气自然对流散出，避免长时间高温工作影响器件的使用寿命。对于需要涂覆三防漆的板卡，建模时也预留了三防漆的涂覆空间，模块本体和相邻元件的间距满足三防漆涂覆的工艺要求，不会出现涂覆死角。

　　在实际选型建模过程中，很多工程师容易忽略直插电源模块的引脚弯折角度、本体底部的凸起细节，导致加工出来的PCB出现元件插装不到位、焊接后本体倾斜的问题，这个模型在细节处理上完全规避了这类问题，所有和装配相关的尺寸都按照器件手册的最大值进行设置，保证布局阶段预留的空间可以兼容不同厂商生产的同规格器件，不会出现某一厂商的器件可以安装、换另一厂商器件就出现干涉的情况。对于做板级三维布局校验的工程师而言，这类精准的封装模型可以大幅减少后期打样阶段的结构修改次数，缩短产品的研发周期，避免因为封装尺寸不匹配导致的PCB改版成本。
