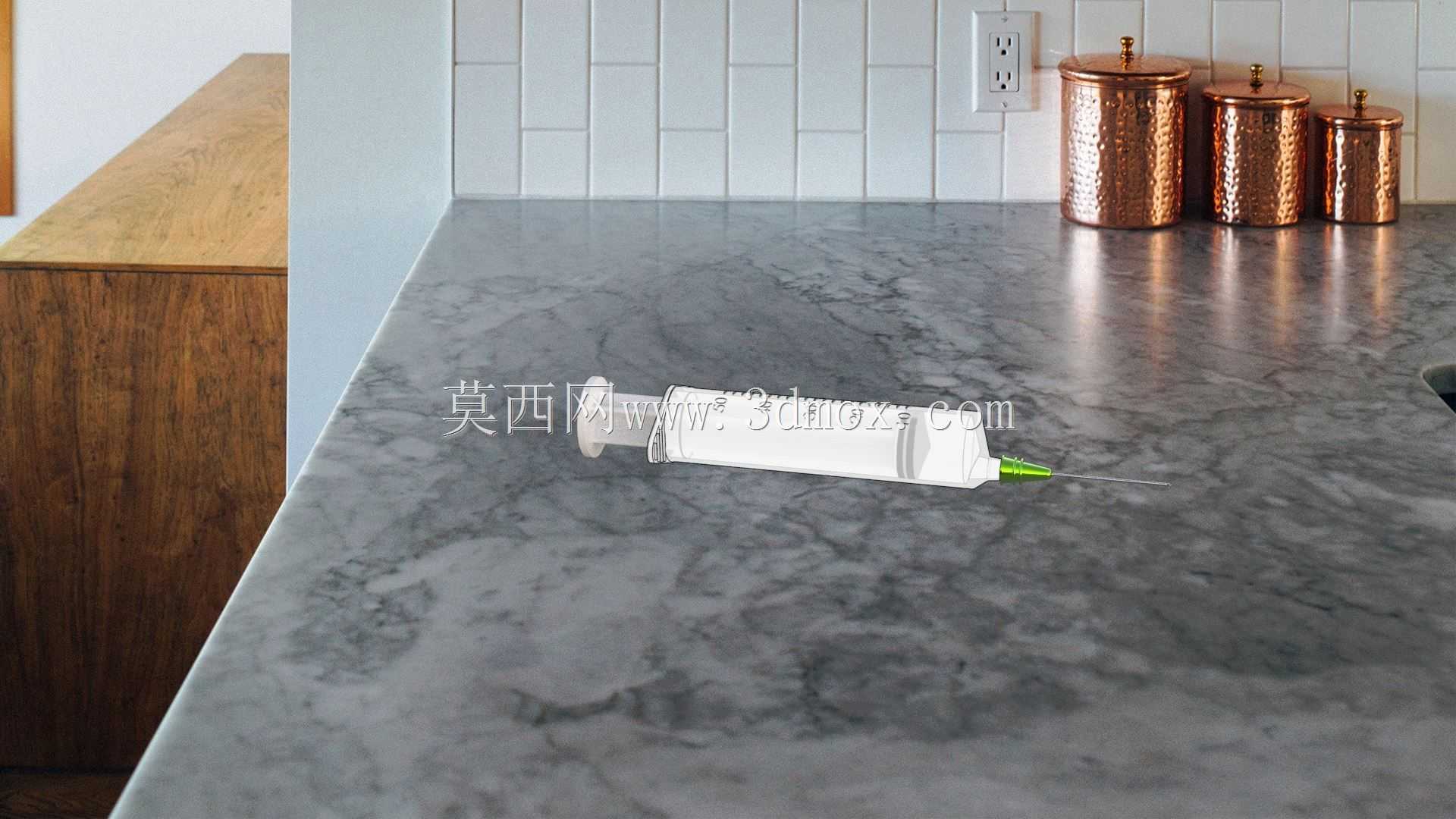

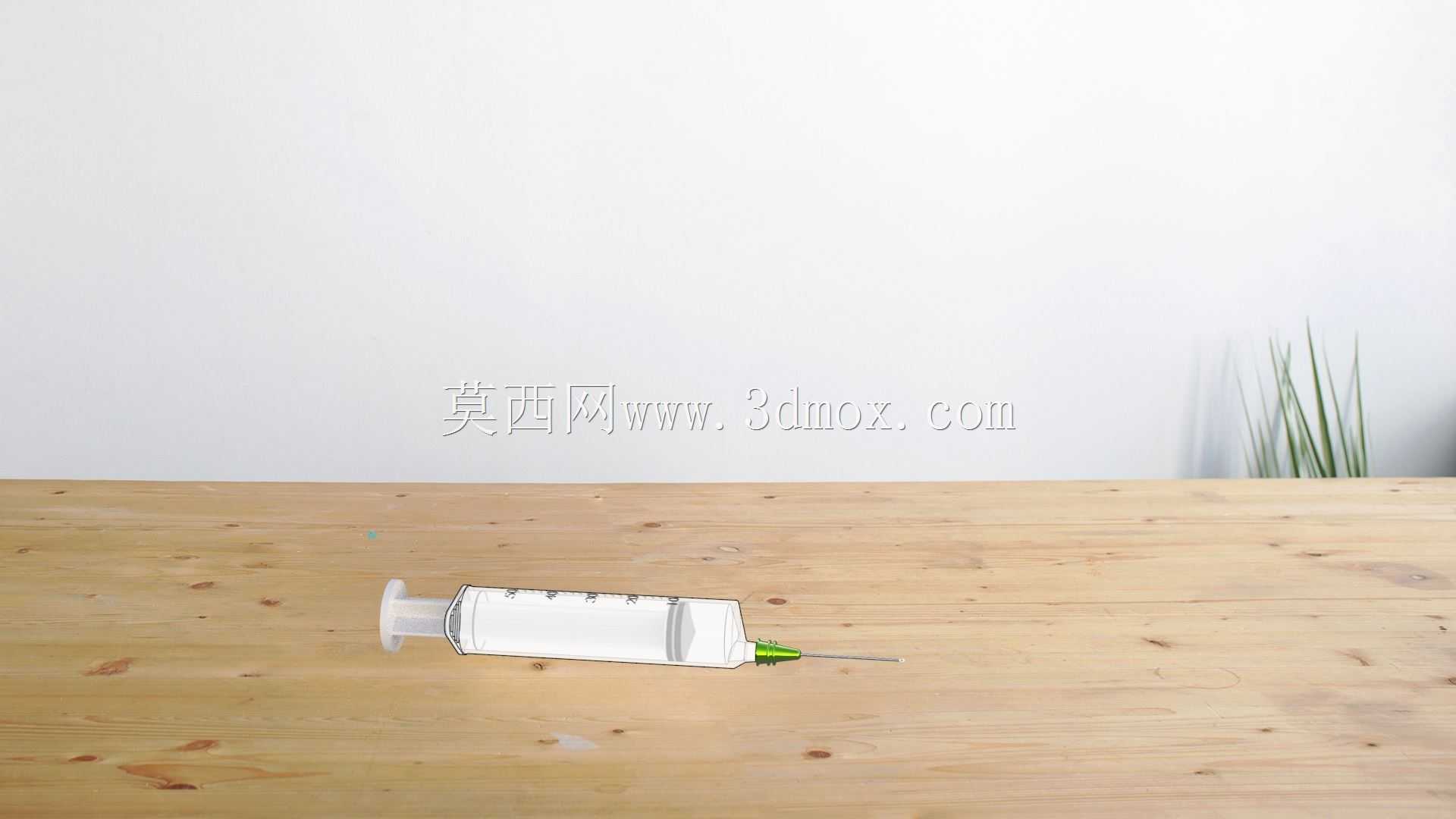

医用手动注射器精细结构三维建模

　　这款手动注射器的三维建模，核心围绕临床注射、药剂抽取、实验室液体移取等实际使用场景展开，建模过程中完全贴合真实医用耗材的使用逻辑与结构特性，没有做脱离实际的夸张设计。从实际使用场景来看，这类注射器覆盖了临床皮下注射、肌内注射、静脉推药，还有实验室少量精准取液、工业点胶工位小剂量注液等多个场景，不同场景下对推杆滑动顺畅度、筒体密封性、刻度辨识度的要求各有侧重，建模时都做了对应的结构还原。

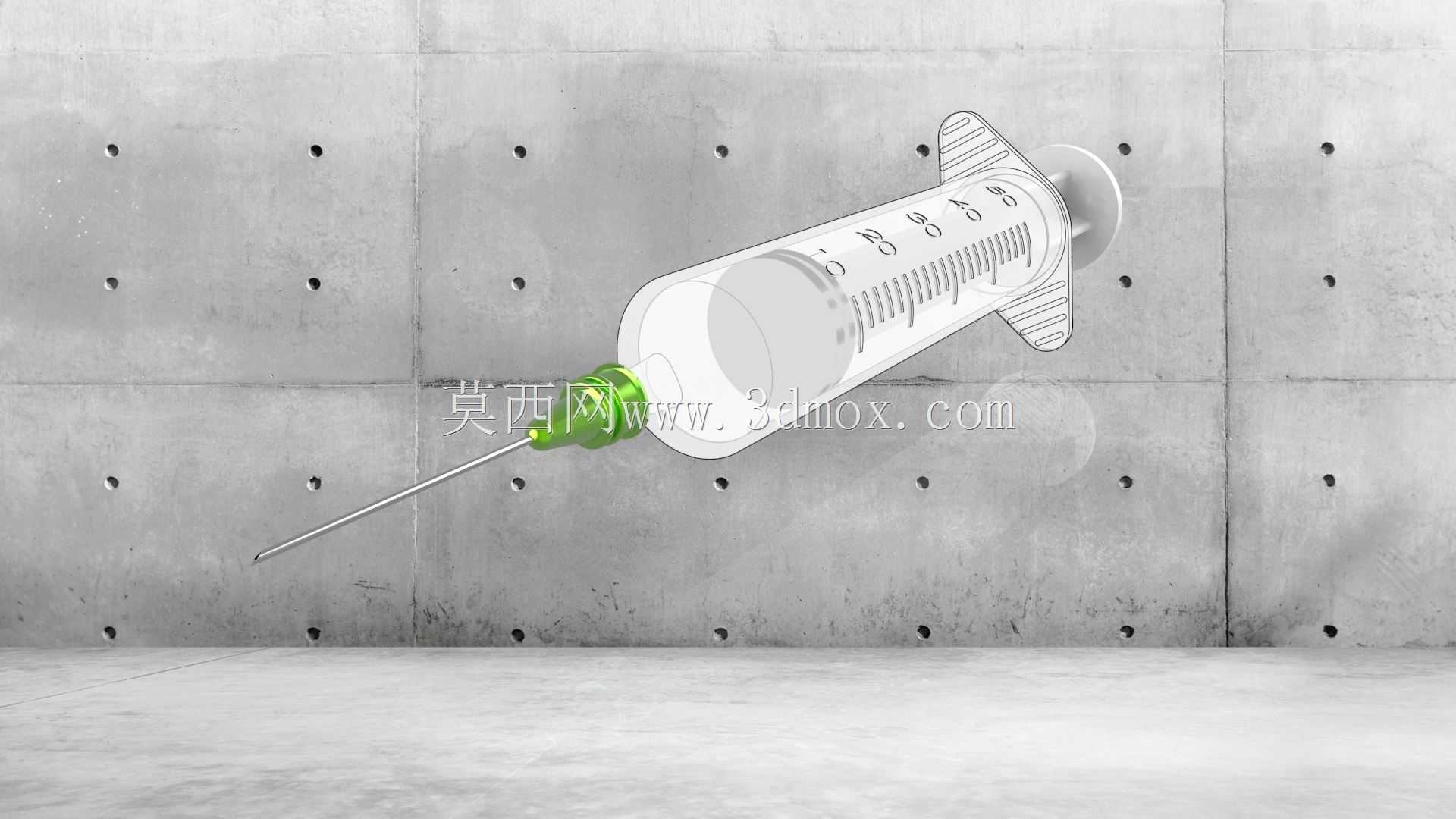

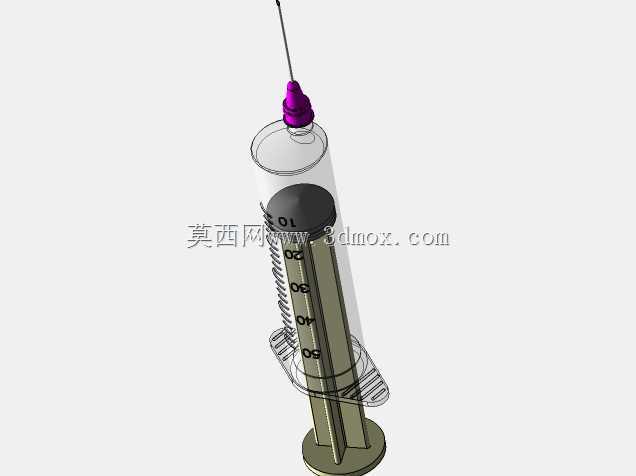

　　结构设计上，整体分为外筒、推杆、橡胶活塞、针头安装座四个核心部分，外筒采用透明医用级塑料的等效结构设计，筒壁厚度均匀控制在1.2mm，既保证握持时的结构强度，不会因为推注压力出现筒壁鼓胀变形，又能清晰观察内部液体液位，筒身外侧的刻度棱线做了0.1mm的凸起设计，对应真实产品的刻度标识位置，方便使用时快速读取容量。推杆部分采用十字加筋结构，在保证推杆轴向刚性的前提下尽可能减少材料用量，推压过程中不会出现侧向弯曲卡顿，推杆端部的活塞安装位做了环形卡槽结构，和橡胶活塞的内圈凸台完全卡合，推拉过程中活塞不会出现松脱移位。

　　活塞部分采用锥面配合结构，和外筒内壁的配合间隙控制在0.02mm，既保证推拉时的阻尼感适中，不会出现滑杆漏液的情况，又不会因为过盈量太大导致推注阻力过大，单手操作时力度可控。针头安装座采用标准鲁尔接头结构，锥度为6:100，和通用注射针头的接头完全匹配，安装后可以承受0.3MPa的推注压力不会出现漏液或者针头弹出的情况，接头外侧的防滑翼做了1mm深度的滚花结构，方便安装针头时手指捏持发力，不会打滑。

　　外形尺寸与安装边界方面，这款注射器为5ml规格，整体长度在推杆完全推入时为82mm，推杆完全拉出时总长度为127mm，外筒外径12.8mm，握持位置的筒身做了微小的圆弧收腰，直径比两端小0.3mm，贴合手指握持的弧度，长时间握持操作也不会出现硌手的情况。针头安装座的外径为6.5mm，长度为9mm，适配所有标准规格的一次性注射针头，不需要额外做结构修改。建模时所有配合面都做了圆角过渡，外筒端部的凸缘厚度为2mm，推注时手指抵靠的位置做了R1.5的圆角，避免受力时出现应力集中断裂，同时提升操作的触感。

　　从设计思路上来说，整个建模过程优先保证结构的可制造性，所有拔模角度都控制在1°，符合注塑模具的开模要求，没有出现倒扣或者无法脱模的结构，外筒和推杆的同轴度公差控制在0.05mm以内，保证装配后推杆滑动顺畅，没有卡滞感。针对不同使用场景的适配性，模型预留了刻度标识的贴图位置，也可以根据需求调整外筒容量、推杆长度，适配1ml到20ml不同规格的注射器设计需求，活塞的橡胶材质等效结构也可以根据使用场景调整硬度参数，比如用于粘稠液体推注时可以适当降低活塞过盈量，减少推注阻力，用于高压推注场景时可以增加活塞的密封环数量，提升密封性能。

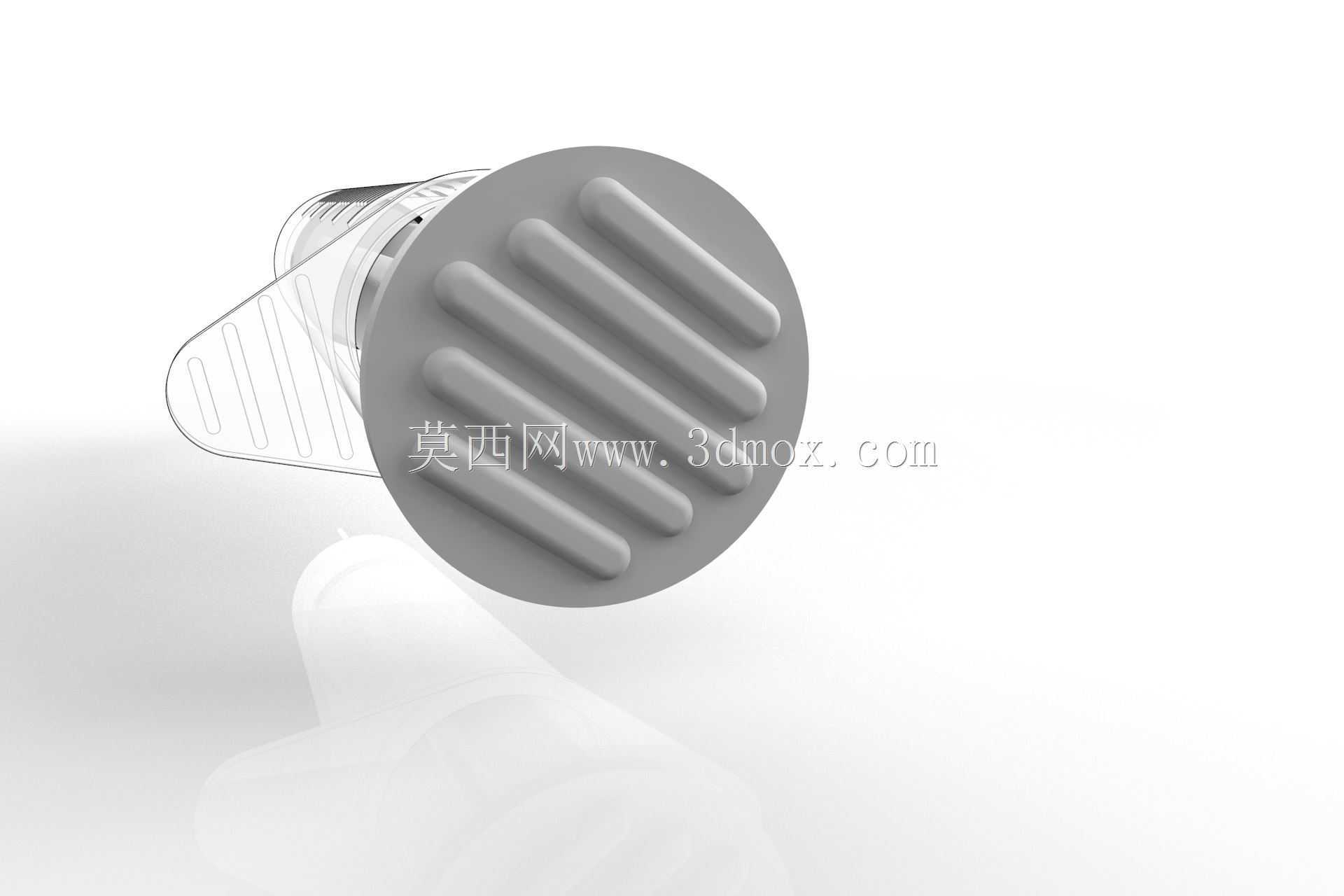

　　实际使用中，这类注射器的核心要求是推注平稳、剂量准确、无漏液，建模时对活塞和筒壁的接触压力做了等效模拟，保证在常规推注速度下，密封压力始终大于液体压力，不会出现沿推杆漏液的情况，推杆尾部的推片直径为14mm，和拇指的接触面积足够大，推注时压强适中，不会出现按压疼痛的情况，外筒端部的两翼凸缘宽度为4mm，食指和中指夹持时受力均匀，长时间操作也不会出现手指疲劳的问题。
