齿轮箱配套齿轮与滚珠轴承轴组件

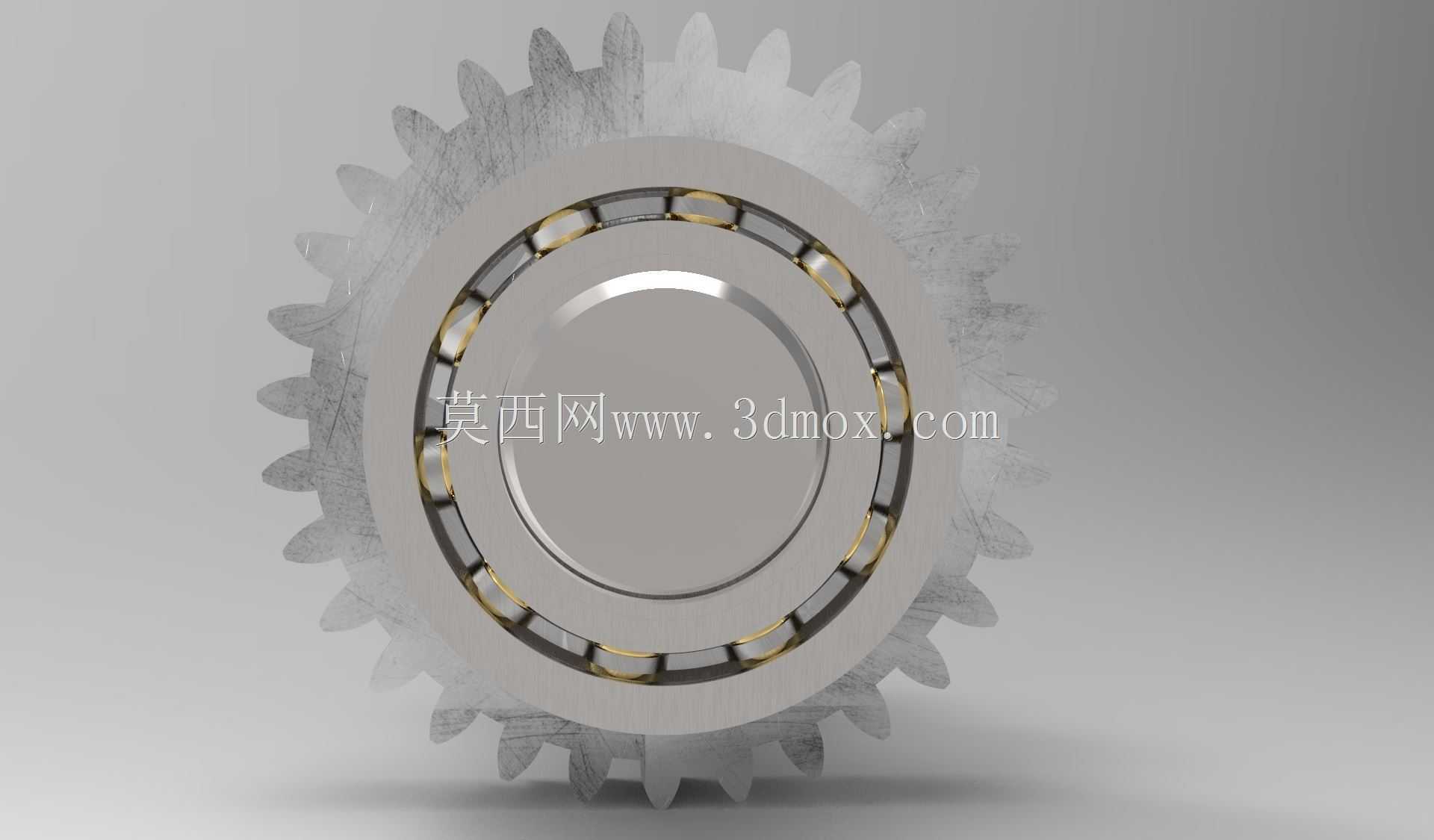

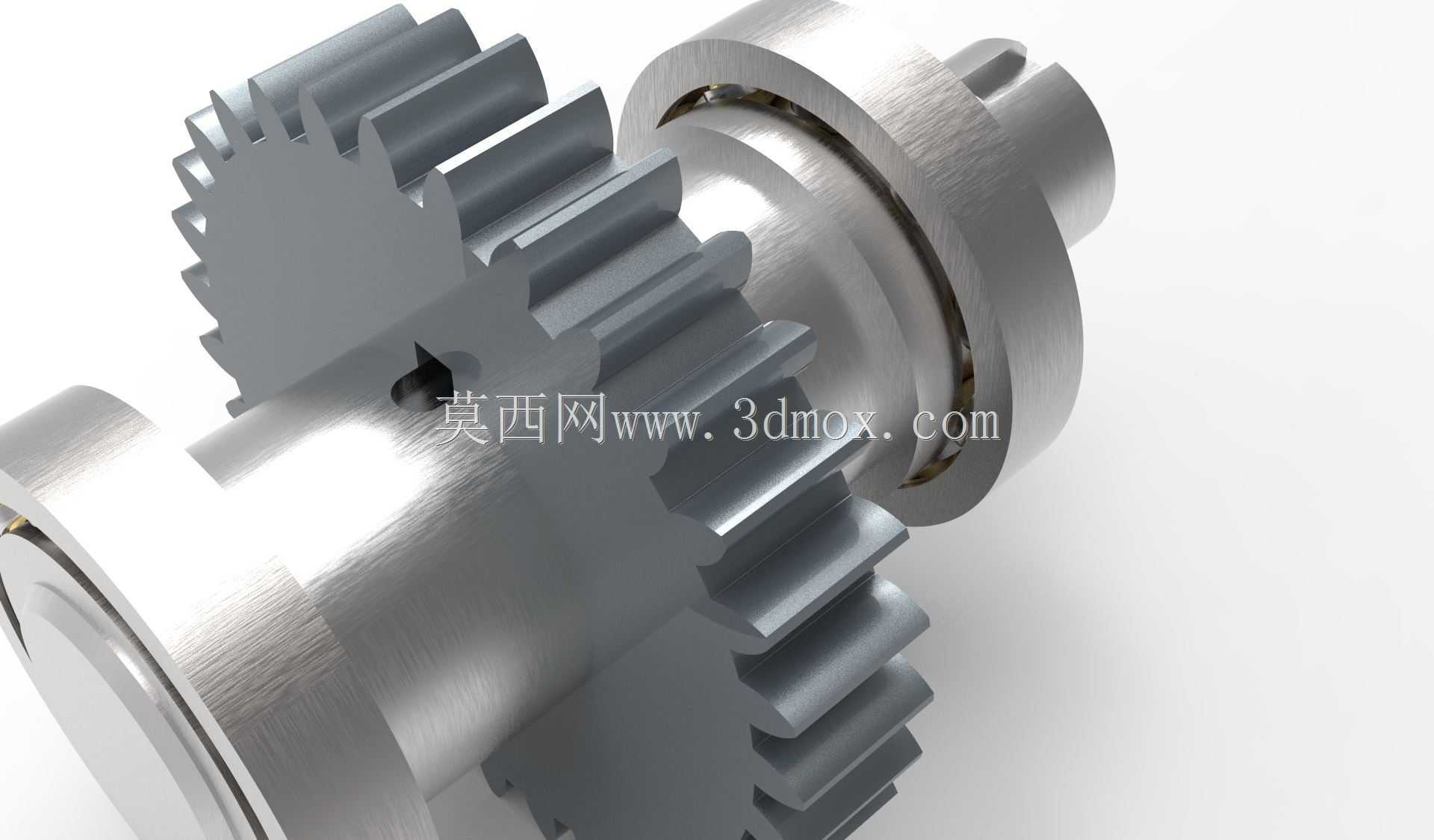

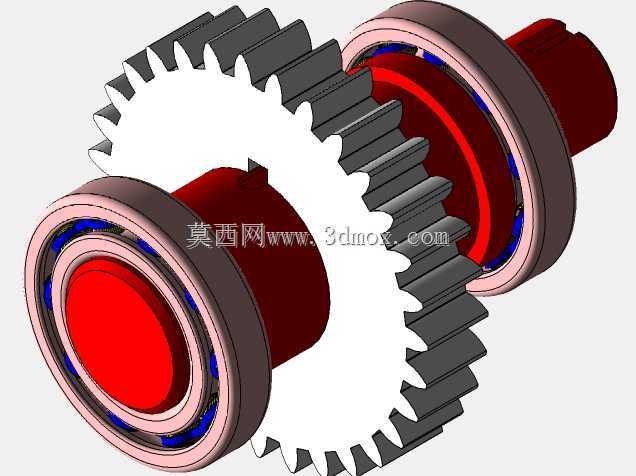

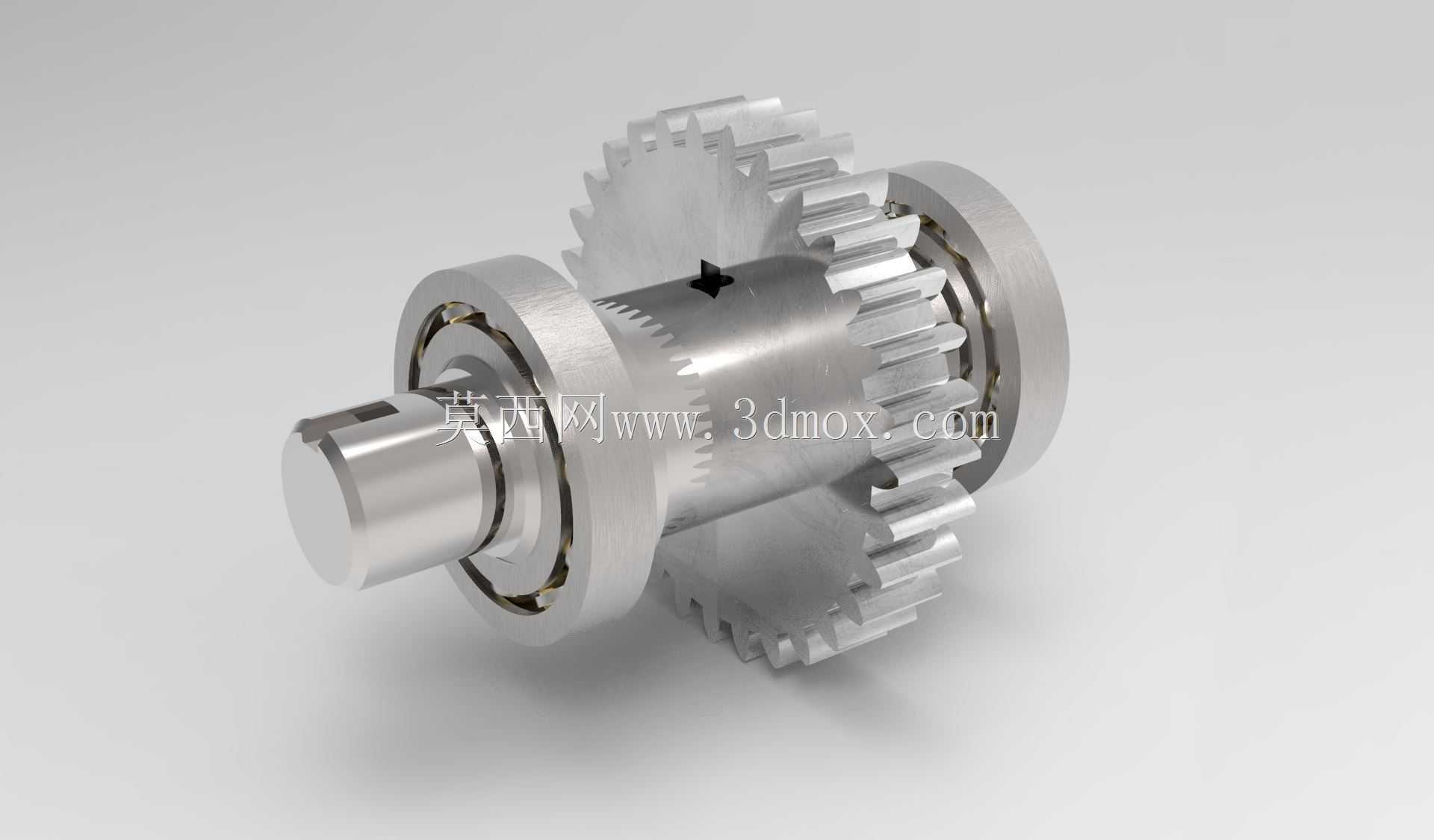

　　在常规工业传动场景中，这类轴组件是齿轮箱动力传递路径上的核心承载部件，多数应用在中小功率减速传动、输送线驱动单元、小型机床进给箱这类需要稳定转速匹配与扭矩传递的工位上。从实际装配逻辑来看，轴体本身承担了双重定位功能，一方面通过轴肩完成齿轮的轴向限位，保证齿轮啮合时的端面跳动控制在合理区间，避免偏载导致的齿面异常磨损；另一方面轴颈位置直接与滚珠轴承内圈配合，轴承外圈则嵌入齿轮箱箱体的轴承座孔内，为整根轴提供径向支撑，抵消齿轮啮合过程中产生的径向分力与少量轴向窜动。

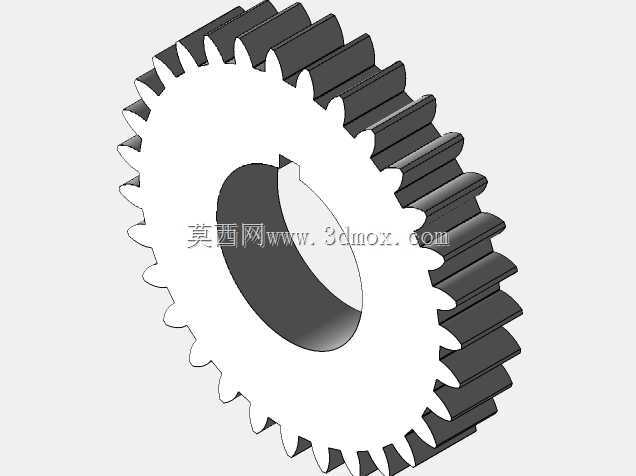

　　设计这类组件时，首先要匹配齿轮箱的中心距要求，齿轮的分度圆直径、齿宽参数需要和配对齿轮完全适配，保证重合度处于1.2到1.8的合理区间，兼顾传动平稳性与齿面承载能力。轴上的键槽结构是扭矩传递的关键，平键的尺寸需要根据轴径、传递扭矩的大小按标准选取，键槽的对称度公差需要严格控制，否则装配时会出现键侧卡滞，运行中产生应力集中，长期交变载荷下容易出现键槽崩裂的故障。轴的各段直径采用阶梯式设计，除了满足零件定位需求，也兼顾了装配工艺性——装配时可以依次将轴承、齿轮从轴端推入对应工位，不需要过大的压装力，也避免划伤配合面。

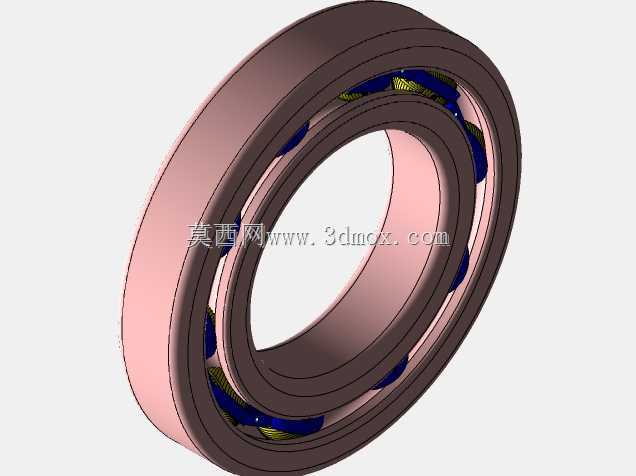

　　从安装边界来看，轴的两端伸出长度需要匹配齿轮箱端盖的密封结构，伸出端如果是动力输出端，还要预留联轴器或者带轮的安装位置，轴端的倒角设计既方便装配时导入零件，也能去除加工毛刺避免划伤操作人员。滚珠轴承选用深沟球结构的话，能够同时承受径向载荷和少量轴向载荷，适合齿轮箱这类存在轻微轴向窜动的工况，轴承的润滑通常和齿轮箱共用润滑油或者润滑脂，轴上需要预留对应的挡油环或者密封槽位置，避免润滑油泄漏。

　　实际运行过程中，齿轮的齿面加工精度会直接影响传动噪音与使用寿命，通常这类中小模数齿轮会采用滚齿后剃齿的工艺，齿面硬度控制在合理范围，既保证齿面耐磨，也避免硬度过高导致的崩齿风险。轴的材质一般选用调质处理的中碳结构钢，综合力学性能优异，能够承受交变弯曲应力与扭转应力的复合作用，轴颈与轴承配合的位置会做磨削加工，表面粗糙度达到对应配合要求，保证轴承内圈与轴颈的过盈配合量处于合理范围，既不会出现跑内圈的故障，也不会因为过盈量过大导致轴承内圈胀大，影响轴承游隙。

　　在设备维护场景中，这类组件的拆卸也需要遵循工艺顺序，先拆除轴端的锁紧挡圈或者端盖，再使用拉马逐步将轴承、齿轮从轴上取下，避免直接敲击齿面或者轴承滚动体，造成零件损伤。装配前需要检查各配合面的毛刺、磕碰伤，配合面涂抹少量润滑脂降低装配阻力，齿轮装配后需要手动盘车检查啮合间隙，确保齿侧间隙处于标准范围内，转动无卡滞、无异常异响，才能完成后续箱体合箱工序。这类组件的设计冗余度通常会根据额定载荷提升1.5到2倍，应对设备启动时的瞬时冲击载荷，避免过载导致的轴断裂或者齿面塑性变形。
