工业重载万向脚轮结构设计方案

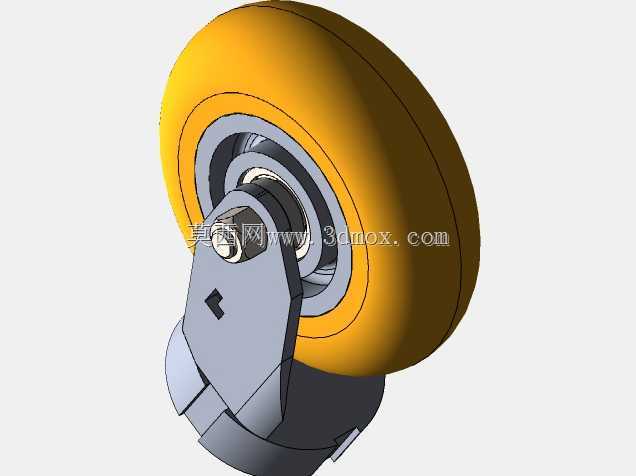

　　在车间物流转运、自动化产线接驳、仓储设备移动、商用电器移位等场景里，脚轮作为直接接触地面的承载行走部件，其结构合理性直接决定了设备移动的顺畅度、承载可靠性与使用寿命。本次呈现的万向脚轮结构，采用单轮配回转支架的经典布局，轮体选用高弹性聚氨酯材质，轮芯为金属支撑结构，搭配深沟球轴承作为轮体转动副，支架部分采用厚钢板冲压焊接成型，回转部位集成平面推力轴承与径向轴承组合，可同时承受垂直载荷与水平方向的冲击载荷。

　　从实际选型适配角度看，这类脚轮的安装边界首先要关注安装板的孔位尺寸，顶部安装板采用标准方形四孔布局，孔距适配多数工业设备、周转车、工装架的底部安装基准，安装面平面度公差控制在0.2mm以内，避免安装后支架受附加应力导致回转卡滞。轮体直径的选择直接关联越障能力与启动阻力，这款脚轮的轮径属于中等规格，可轻松越过车间地面常见的3mm以内接缝、小型颗粒杂物，不会出现卡滞停走的情况；轮面宽度经过载荷校核，在额定承载下轮面接地比压控制在聚氨酯材料的许用应力范围内，长期使用不会出现轮面局部压溃、过度磨损的问题。

　　设计过程中首先要解决的是回转支架的强度问题，支架的叉臂部分采用变截面设计，在轮轴安装孔位置做了局部加厚与翻边强化，避免承受冲击载荷时叉臂张开变形；轮轴采用中碳钢调质处理，与支架孔位采用过盈配合加横销防转的结构，杜绝长期使用后轮轴松脱的风险。轮体内部的轴承选用双面密封型深沟球轴承，可阻挡车间常见的粉尘、碎屑进入轴承滚道，延长润滑脂的使用寿命，减少日常维护频次；回转部位的轴承组合，平面推力轴承承担设备的全部垂直载荷，径向轴承承担移动过程中产生的水平径向力，两个轴承的配合间隙经过优化，既保证回转时无松旷感，又不会因为间隙过小导致转向阻力过大。

　　轮面的聚氨酯材质邵氏硬度控制在合理区间，既具备足够的承载能力，又能在不平整地面上产生适量形变吸收震动，避免移动过程中设备上的精密部件受震动影响，同时聚氨酯材质与水泥地面、环氧地坪、瓷砖地面接触时不会产生明显划痕，也不会在推动时产生刺耳的摩擦噪音，适配对噪音控制有要求的车间、商用场景。支架表面采用镀锌钝化处理，可应对车间常见的潮湿、弱腐蚀环境，避免长期使用后支架锈蚀导致回转卡滞、结构强度下降。

　　在实际装配调试中，需要注意轮体与支架叉臂之间的间隙控制，间隙过小会导致轮体转动时与叉臂摩擦，增加行走阻力，间隙过大则会导致轮体在高速移动时产生晃动，影响设备移动的稳定性；回转部位的锁紧螺母预紧力需要按照工艺要求控制，预紧力过大会导致转向沉重，预紧力过小则会导致支架上下窜动，行走时产生异响。这类万向脚轮通常搭配同规格的定向脚轮组合使用，两个万向轮加两个定向轮的布局，既可以保证设备直线移动时的方向性，又能在转向时实现小半径转弯，适配狭窄通道内的移位需求；如果设备需要频繁固定位置，还可以在支架上加装刹车结构，刹车块同时抵紧轮面与回转齿圈，实现轮体停转与支架转向锁定的双重制动，避免设备停在有坡度的地面时自行滑移。

　　从结构建模的角度看，这个模型完整还原了脚轮的所有装配关系，包括轮体与轴承的配合、轴承与轮轴的配合、轮轴与支架的连接、回转轴承的安装位置、顶部安装板的结构细节，所有配合面的尺寸公差都按照实际加工要求做了预留，可直接用于设备的整体装配干涉检查，也可作为选型时的结构参考，帮助设计人员快速确认安装空间是否足够，避免出现安装后脚轮突出设备边界、或者与设备底部其他部件干涉的问题。在做设备整体受力分析时，也可以直接调用这个模型的材质参数、连接约束，模拟设备在过坎、急停、转向时脚轮的受力情况，验证支架、轮轴的强度是否满足设计要求，减少物理样机的测试次数，缩短产品开发周期。
