带运动仿真的重载万向脚轮结构设计

　　做设备移动结构设计的时候，脚轮是最容易被忽略但又直接影响整机使用体验的部件，很多新手做结构的时候随便选个现成脚轮塞进去，最后现场调试才发现要么转向卡滞、要么承重不足压变形、要么推起来阻力大到离谱，反而拖了整个项目的进度。这次的脚轮结构是针对工业设备重载移动场景做的，适配车间周转工装、中型自动化设备、可移动工作台这类需要频繁移位、同时要保证停放稳定的使用需求，日常使用中既要保证推行顺畅转向灵活，还要能承受设备满载时的冲击载荷，毕竟车间地面难免有焊缝凸起、小杂物、坡度，脚轮要是扛不住颠簸，很容易出现支架开裂、滚轮脱胶的问题。

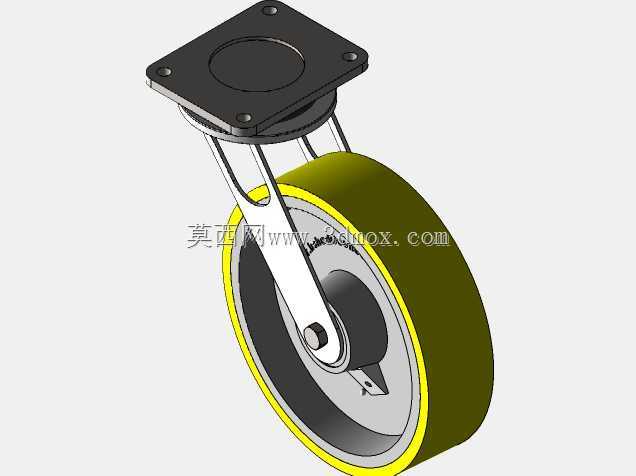

　　整个结构的设计思路是从载荷传递路径倒推的，首先是和设备底部连接的安装板，采用平板式安装结构，预留四个对称布置的安装孔，安装边界控制在常见的设备底梁适配范围内，不需要额外做转接支架就能直接固定在方管或者型钢焊接的机架底部，安装面做了沉台处理，螺栓锁紧之后不会突出安装面，避免和底梁出现间隙导致受力不均。安装板下方连接的回转支架是整个转向结构的核心，采用双滚珠轴承回转结构，相比传统的单铆接回转结构，转向时的阻力更小，在重载状态下也不会出现回转卡滞的问题，支架的侧板做了折弯加强处理，滚轮的安装轴贯穿两侧板，轴的两端做了防松卡槽，避免长时间颠簸之后轴窜动脱出。

　　滚轮部分采用聚氨酯包胶结构，内芯是硬质工程塑料搭配轴承，相比纯尼龙滚轮，包胶层能缓冲地面的冲击，推行的时候噪音更小，也不会刮伤环氧地坪或者车间的硬化地面，滚轮的宽度和直径是按照单轮额定载荷匹配的，直径选的是兼顾越障能力和安装高度的尺寸，不会因为轮径太小导致越不过车间常见的5mm以内的地面接缝，也不会因为轮径太大导致整机安装高度过高、重心上移影响稳定性。滚轮的两侧加了防尘挡圈，能阻挡车间的灰尘、铁屑进入滚轮轴承，延长轴承的使用寿命，减少日常维护的频次。

　　整个装配结构做了完整的配合约束，所有转动副都预留了合理的间隙，不会出现运动干涉，同时配套做了运动仿真，可以直观看到脚轮直行、转向时的运动状态，验证支架回转角度、滚轮转动的顺畅度，也能检查极限转向角度下支架和设备底梁会不会出现碰撞。做结构选型的时候要注意，脚轮的安装高度要和整机的支撑脚匹配，如果是搭配可调脚杯使用，要保证脚杯调节行程能覆盖脚轮的高度差，确保设备停放的时候脚轮完全离地，不会出现设备滑动的问题；如果是纯脚轮支撑的设备，要注意其中两个脚轮要带刹车结构，不过这次的基础模型是通用万向脚轮结构，可以根据实际使用需求在支架上加装刹车组件，适配不同的使用场景。

　　很多人做脚轮建模的时候容易忽略安装孔的位置公差，其实四个安装孔的对称度很重要，如果孔位偏差太大，现场安装的时候螺栓穿不进去，强行锁紧会导致支架受力偏移，转向的时候就会出现偏磨、卡滞的问题，所以建模的时候安装孔的位置尺寸要严格按照通用安装规范来做，保证和市面上的同规格脚轮安装尺寸兼容，后期替换也不用重新打孔。另外回转支架的转动角度要做限位吗？其实通用万向脚轮不需要做硬限位，360度回转才能保证灵活移位，但是要注意支架的回转半径，不能超出设备的底部轮廓，不然转向的时候脚轮会撞到设备侧面的钣金或者管线。

　　从实际使用的反馈来看，这种结构的脚轮在车间环境下的使用寿命比普通铆接支架的脚轮长很多，主要是回转部分的轴承承载能力更强，包胶滚轮的耐磨性也更好，推行的时候不需要太大的推力，一个操作人员就能轻松推动两吨以内的设备，转向的时候也不会出现方向锁死的问题。建模的时候所有的配合面都做了公差标注，加工的时候可以直接参考尺寸做生产，不需要二次调整结构，装配的时候按照装配关系依次装入轴承、滚轮、转轴、安装板，就能得到完整的脚轮组件，运动仿真文件也能直接用来做方案演示，给客户展示设备移动时的脚轮工作状态，比静态的三维模型更直观。
