数控等离子切割用双轨移动承载工作台结构

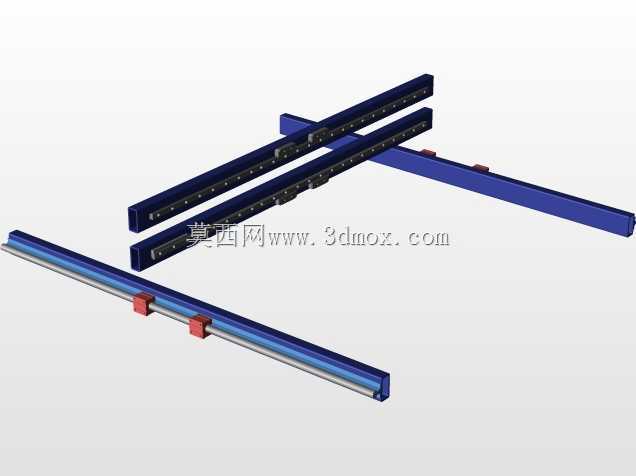

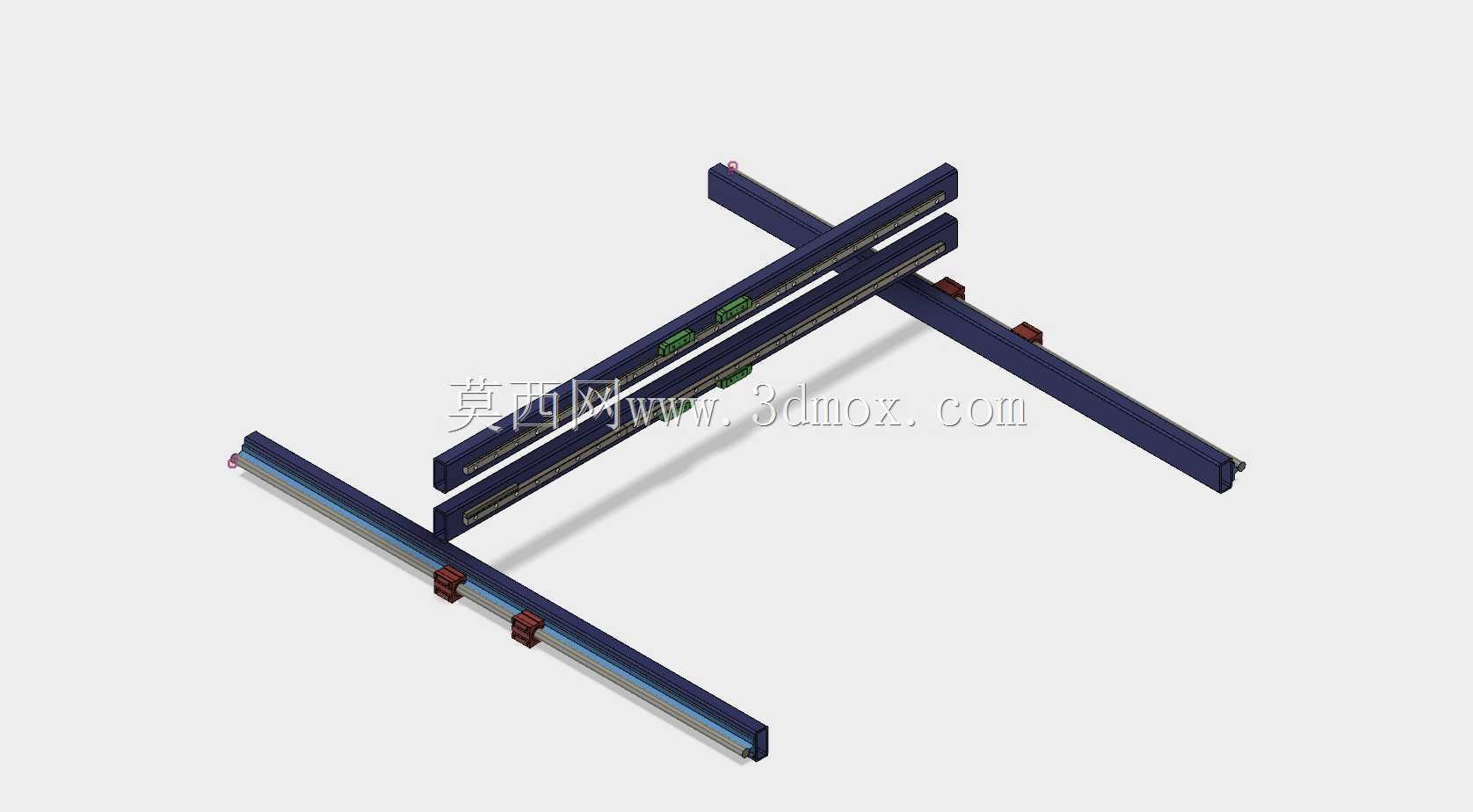

　　在金属板材数控下料加工场景中，等离子切割工位的承载导向结构直接决定切割头的移动精度与大尺寸板材的适配能力，这套双轨式承载导向结构正是为大跨距等离子切割作业设计的核心支撑部件。从结构布局来看，整套结构采用三组平行布置的长行程线性导轨作为基础承载单元，其中两组导轨平行铺设于工位地面侧作为Y向移动基准，第三组导轨通过滑动座跨接在两组地面导轨之上，作为切割头安装座的X向移动载体，形成十字交叉的双轴移动框架，能够覆盖矩形区域内的任意切割点位，适配常见的幅宽4米以内、长度6米以内的碳钢板、不锈钢板、铝板等常用金属板材的下料作业。

　　设计过程中优先考虑了长行程工况下的结构刚性问题，所有导轨主体采用矩形截面的型钢焊接后加工成型，导轨安装面经过铣削加工保证平面度公差控制在0.2mm/米以内，避免长导轨因自重产生下挠变形影响切割精度；滑动连接部位采用带预紧的滑块组件，既能够抵消导轨加工带来的装配间隙，又可以承受切割过程中产生的侧向冲击力，避免切割头移动时出现抖动导致切口出现锯齿缺陷。导轨两端设置了硬限位挡块与缓冲垫，防止移动座超程脱轨，同时预留了传感器安装位，可配套安装行程开关实现软限位保护，适配自动化数控系统的位置反馈需求。

　　从安装边界来看，地面铺设的两组导轨中心距根据切割幅宽设计为2.5米，单根导轨长度为6米，安装时需要保证两组导轨的平行度公差不超过0.5mm，导轨上平面的高度差不超过0.3mm，安装基础需要做150mm厚的混凝土地坪并预埋地脚螺栓，避免设备运行时出现基础沉降；跨接的X向导轨长度为3米，滑动座的移动行程为2.8米，切割头安装座的垂直安装面预留了标准的螺栓孔位，可直接适配市面上多数等离子割枪的升降调节机构，不需要额外做转接件加工。

　　实际应用中，这套结构除了用于等离子切割工位，还可通过更换末端执行件适配火焰切割、激光切割头的安装，甚至可搭载小型焊接机头用于长直焊缝的自动焊接作业，通用性较强。结构上没有设置固定的工作台面，而是采用地轨式布局，板材可直接放置在导轨之间的支撑格栅上，上下料时可以通过叉车直接从侧面转运，不需要吊装移动设备本体，大尺寸板材上下料的效率比台式切割设备提升40%以上，尤其适合钢结构加工厂、钣金加工车间的批量下料作业。导轨侧面预留了拖链安装槽，可将动力线缆、气体管路、信号线缆统一收纳在拖链内，避免移动过程中线缆被拉扯磨损，同时减少管路杂乱带来的安全隐患。滑动座上还预留了除尘风口的安装位置，可配套等离子除尘系统的吸风口随动，在切割点位就近收集切割产生的烟尘，改善车间作业环境。整套结构的受力经过校核，在额定负载150kg的情况下，导轨的最大变形量不超过0.15mm，完全满足等离子切割的精度要求，切割速度可在0-6000mm/min范围内稳定运行，不会出现卡顿或爬行现象。
