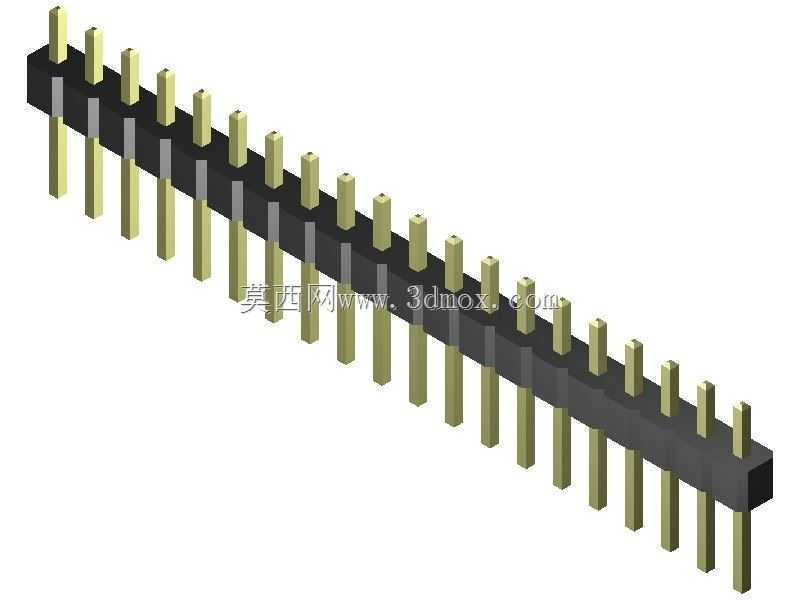

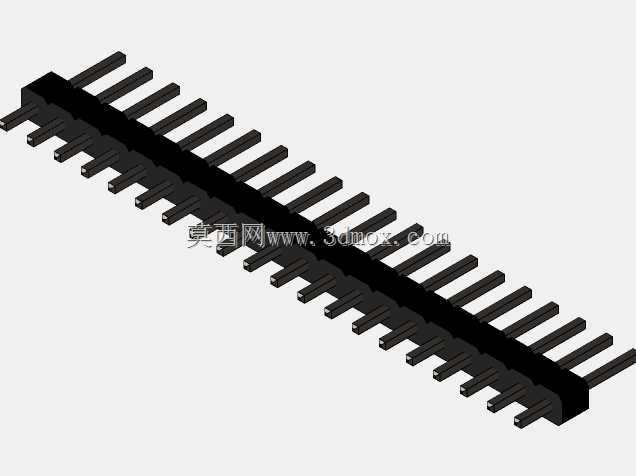

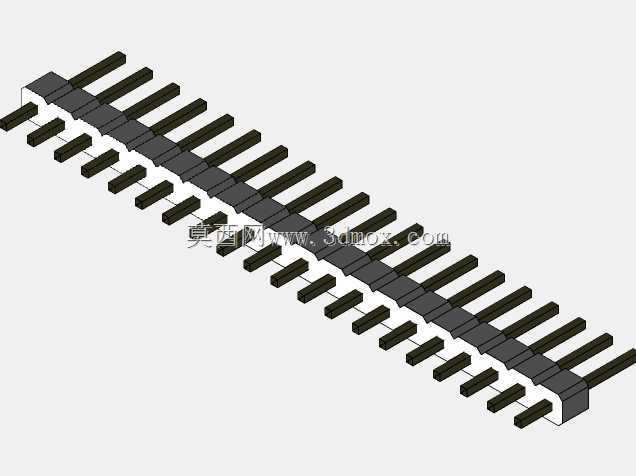

2.54mm间距单排20针公头排针结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:457655
  • 2.54mm间距单排20针公头排针结构
  • 2.54mm间距单排20针公头排针结构
  • 2.54mm间距单排20针公头排针结构

  也不会因为间距过小导致焊接时相邻引脚连锡短路。单排20针的引脚数量配置,刚好覆盖8位数据总线加控制信号、电源、接地引脚的常规互联需求,很多通用IO扩展板、传感器转接板都会选用这个针数的排针作为外接接口,不需要额外裁剪针数,批量生产时的物料通用性极强。从结构设计细节来看,排针的塑胶基座采用耐高温的热固性塑胶材质,过波峰焊或者回流焊时不会因为高温出现基座变形、引脚偏移的问题,基座上的每个引脚孔位都做了定位台阶,插装引脚的时候能保证每个插针的伸出长度一致,直插端的引脚长度刚好匹配常规1.6mm板厚的PCB过孔设计,过波峰焊时焊锡能顺着引脚的润湿面爬上孔壁,形成可靠的焊点,不会出现虚焊、透锡不良的问题。插针接触端采用黄铜基材镀锡处理,在消费电子、工业控制板卡、嵌入式开发硬件的板间连接场景里,这类2.54mm间距单排直插公头排针是应用覆盖度极高的基础互联元件,小到学生做的单片机最小系统板,大到工业PLC的扩展模块背板,只要涉及两块PCB之间的信号、低压电源直连,几乎都能见到这类排针的身影。不同于高密度板对板连接器的精密定位要求,这类排针的设计核心是兼顾通用适配性与焊接可靠性,首先从引脚排布逻辑来看,2.54mm的引脚中心距是全球通用的面包板、万能板、标准排母的适配间距,这个尺寸经过数十年的行业验证,既能保证相邻引脚之间的绝缘间隙满足常规低压信号传输的耐压要求,又能最大化利用PCB板面的布线空间,不会因为间距过大造成板面浪费,

  表层镀锡层既能提升焊接时的润湿性能,又能防止长期使用过程中铜基材氧化导致接触电阻变大,插针的接触段做了等径设计,和配套排母的簧片接触时能保证足够的接触面积,插拔寿命能满足常规设备的维护插拔需求,不会因为几次插拔就出现接触松动、信号中断的问题。从安装边界来看,这类直插排针在PCB上的占用宽度只需要比塑胶基座宽出0.5mm的安全间隙即可,单排排布的方式不会占用PCB另一侧的布线空间,对于板面空间紧张的小型控制板来说,这类排针的布局灵活性远高于双排或者弯针结构,焊接时不需要给弯针的弯折段预留额外的板面空间,插装到PCB上之后,塑胶基座的下表面和PCB板面之间预留了0.2mm的排气间隙,过波峰焊时焊锡挥发的助焊剂气体能顺利排出,

  不会在基座下方形成助焊剂残留堆积,长期使用也不会因为残留吸潮导致引脚之间绝缘电阻下降。在实际设备选型时,这类排针的适配场景非常宽泛,只要是传输电流不超过3A、信号频率低于100MHz的板间互联场景都能适用,不需要额外做结构定制,物料采购成本低,供应链成熟,不管是小批量打样还是大批量量产都能快速采购到对应物料。建模过程中需要重点关注的尺寸公差是引脚的中心距偏差,单个引脚的位置偏差不能超过0.05mm,否则插装到PCB上时会出现个别引脚对不准过孔的问题,塑胶基座的平面度也要控制在0.1mm以内,过炉时不会因为基座翘曲导致引脚浮高,插针的同轴度偏差同样需要控制,不然和排母对插时会出现插拔力过大或者个别引脚接触不良的问题。

  另外插针两端的倒角设计也很关键,焊接端做15度的导入倒角,插装到PCB过孔时能顺利导入,不需要人工逐个对准引脚,接触端做小角度的圆弧倒角,插入排母的时候不会刮伤排母内部的簧片镀层,能有效提升整套连接结构的插拔寿命。很多新手工程师在选型时容易忽略排针的塑胶耐温等级,选了普通低温塑胶材质的排针,过回流焊时基座融化导致整排引脚偏移报废,这类2.54mm间距的常规排针必须选用耐温260摄氏度以上的基座材质,才能满足无铅焊接的工艺要求。还有部分应用场景会需要在排针外侧增加绝缘护套,建模时也要预留护套的安装空间,塑胶基座的两侧要做对应的定位卡槽,方便护套卡装,不会出现护套松脱的问题。对于需要经常插拔的维护类接口,还可以在排针两端增加固定柱,插装到PCB上之后先把固定柱焊牢,再焊接信号引脚,多次插拔也不会导致引脚焊点受力开裂,提升接口的机械可靠性。
