平均井5V3A开关电源结构设计

　　在工业控制板卡、小型传感节点、嵌入式工控模组的供电选型场景里，小功率封闭式开关电源是应用频次极高的配套部件，本次呈现的这款额定输出5V3A的直流开关电源，就是针对小功率直流负载场景开发的紧凑型供电单元。从实际落地的使用场景来看，这类电源常被集成在小型设备控制仓、壁挂式传感采集箱、桌面式测试工装内部，为单片机核心板、低功率通讯模块、小型电磁执行件提供稳定的直流低压供电，不需要额外搭建外置整流滤波电路，直接接入市电即可完成电压转换输出，大幅简化终端设备的供电回路设计。

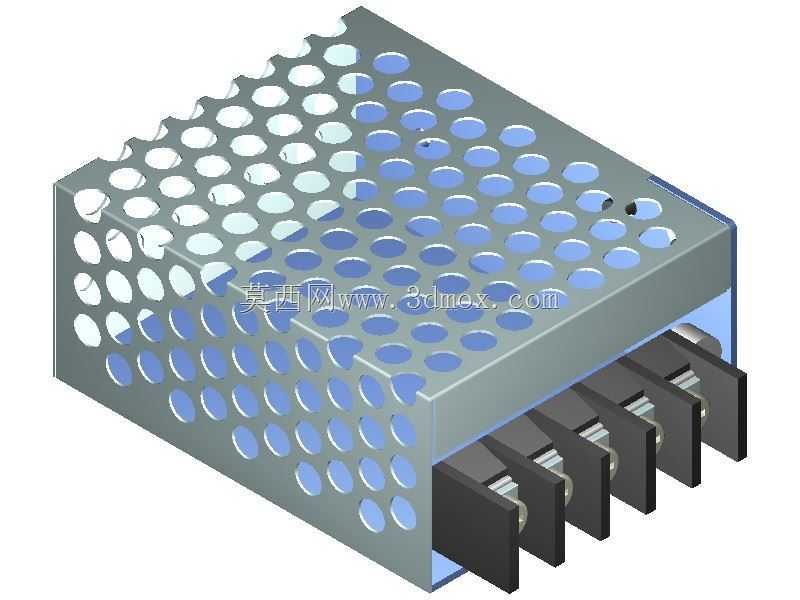

　　从结构设计思路来看，这款电源采用了全封闭金属壳体方案，壳体选用冷轧钢板冲压成型，表面做镀锌钝化处理，兼顾结构强度与电磁屏蔽性能——金属外壳可以将内部功率变换电路产生的电磁辐射约束在壳体内部，避免对周边敏感的模拟采样电路、无线通讯模块造成电磁干扰，同时也能阻挡外部环境的粉尘、金属碎屑直接接触内部PCB板，适配车间多尘、存在少量金属飞溅的常规工业环境。壳体顶面与侧面排布的阵列式圆形散热孔，是经过热流仿真优化的布局：内部功率器件工作时产生的热量，通过自然对流从散热孔排出，不需要额外加装散热风扇，既降低了运行噪音，也消除了风扇磨损带来的寿命短板，在15W额定输出功率下，满负载运行时壳体表面温度可以控制在安全阈值内，不会出现局部过热烫损周边线材的问题。

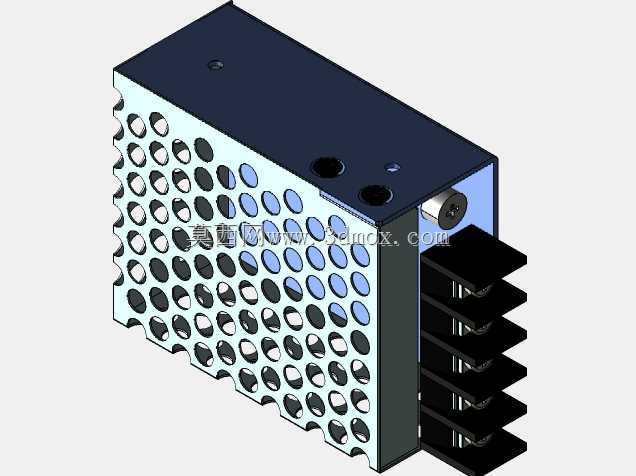

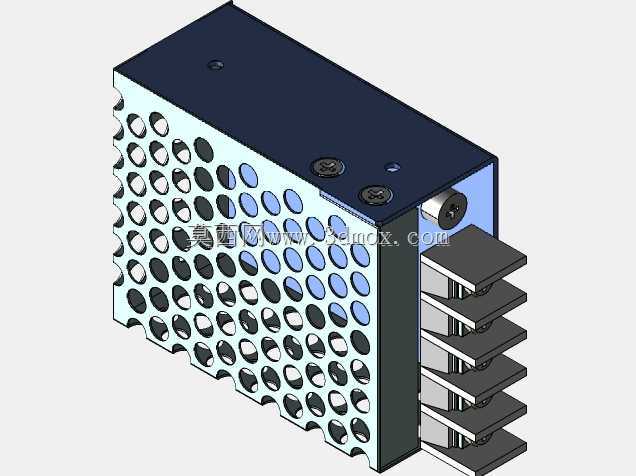

　　壳体的安装边界设计充分考虑了紧凑型设备的内部空间利用率，整体为长方体构型，出线端采用插拔式接线端子排布在壳体单侧，端子做了防插错的极性标识，现场接线时不需要焊接，直接将导线压入端子锁紧即可完成接线，大幅提升现场装配与后期维护的效率。壳体的固定孔位设置在壳体底部的四个边角位置，支持螺丝直接固定在设备安装板上，也可以适配标准DIN导轨卡扣配件，卡装在电控箱的标准导轨上，两种安装方式可以根据设备内部的布局灵活选择，不需要额外改动壳体结构。

　　从功能特性层面，这款电源的内部电路集成了过流保护、过压保护、短路自恢复功能，当输出端出现接线短路、负载过载的情况时，电源会自动切断输出，故障排除后自动恢复供电，不会因为单点负载故障烧毁电源本身或前端供电回路。内部的PCB板采用贴装与插装结合的工艺，功率器件与壳体之间预留了绝缘导热衬垫的安装空间，既保证器件热量可以快速传导到金属壳体散出，也避免器件引脚与壳体接触造成短路风险。

　　在做三维结构适配设计时，需要重点关注几个边界尺寸：一是接线端子突出壳体的长度，在预留接线弯折半径后，电源安装位与周边结构件的间隙不能小于端子突出长度加线材弯折半径，避免出现线材挤压、接线操作空间不足的问题；二是散热孔的预留空间，电源安装时不能将散热孔紧贴设备内壁或其他发热部件，需要预留至少5mm的对流间隙，保证自然散热的气流通畅，避免热量积聚造成电源降额运行；三是壳体的安装孔位公差，冲压成型的壳体孔位会存在微小的成型公差，在设计配套安装板的固定孔时，需要将孔径做适当放大，补偿壳体加工带来的位置偏差，降低现场装配的对位难度。

　　这类小功率开关电源在实际选型应用中，往往需要根据负载的峰值功率预留一定的功率裕量，这款15W额定输出的电源，适配持续工作电流不超过2.5A的5V直流负载最为合适，长期满负载运行会加速内部电容等器件的老化，缩短电源的实际使用寿命。从结构建模的角度，还原这款电源时需要准确还原壳体的冲压折弯特征、散热孔的排布规律、接线端子的插拔间距与外形尺寸，保证导入设备总装后，不会出现干涉问题，同时可以模拟不同安装姿态下的散热空间预留情况，为终端设备的内部布局提供准确的结构参考。
