压力机前置分离模板结构设计

项目分类:压力机 发布时间:2021-12-19 ID:457094
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计
  • 压力机前置分离模板结构设计

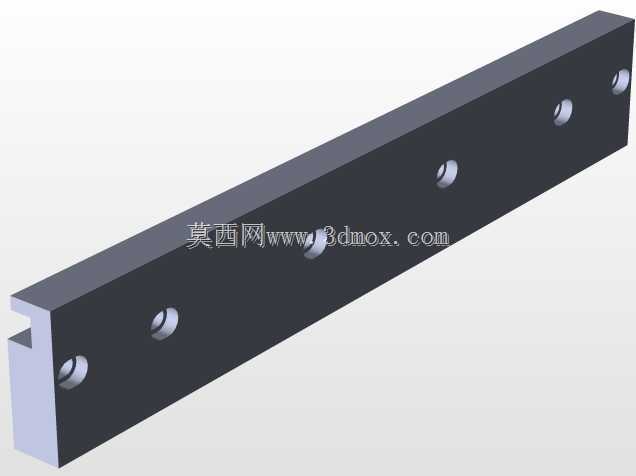

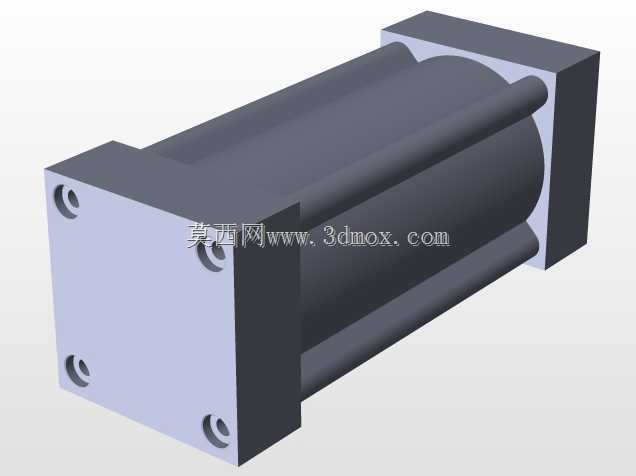

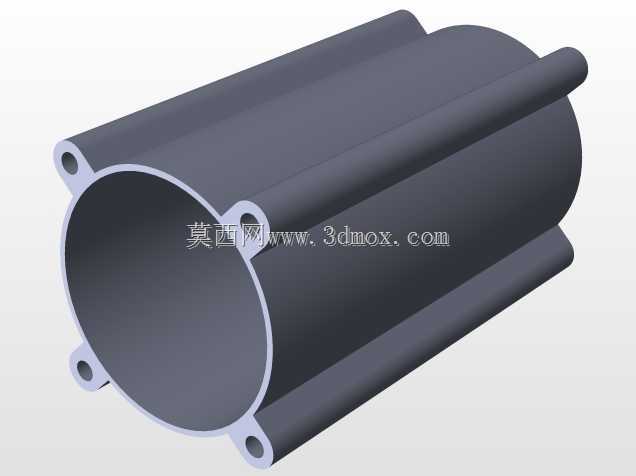

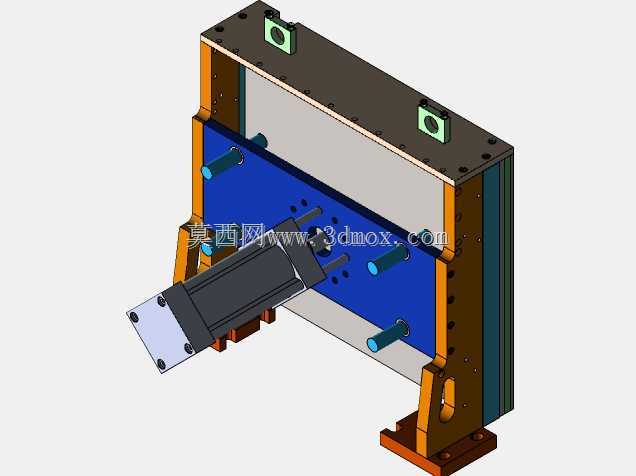

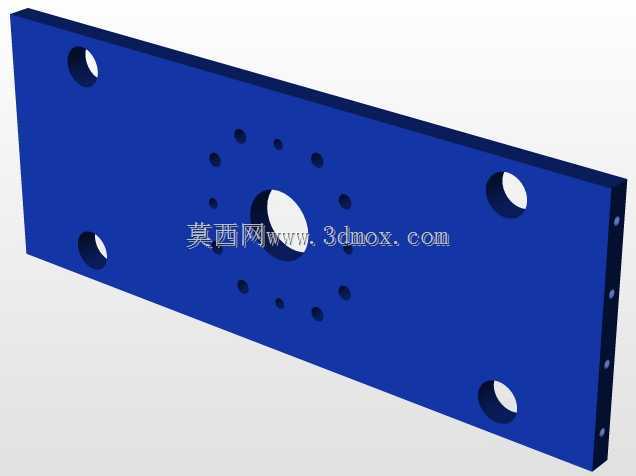

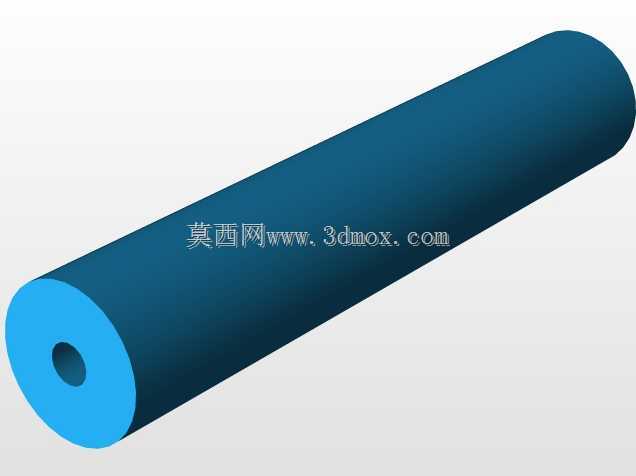

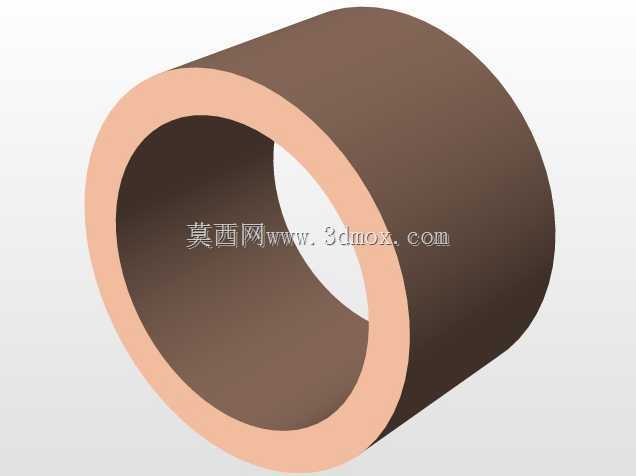

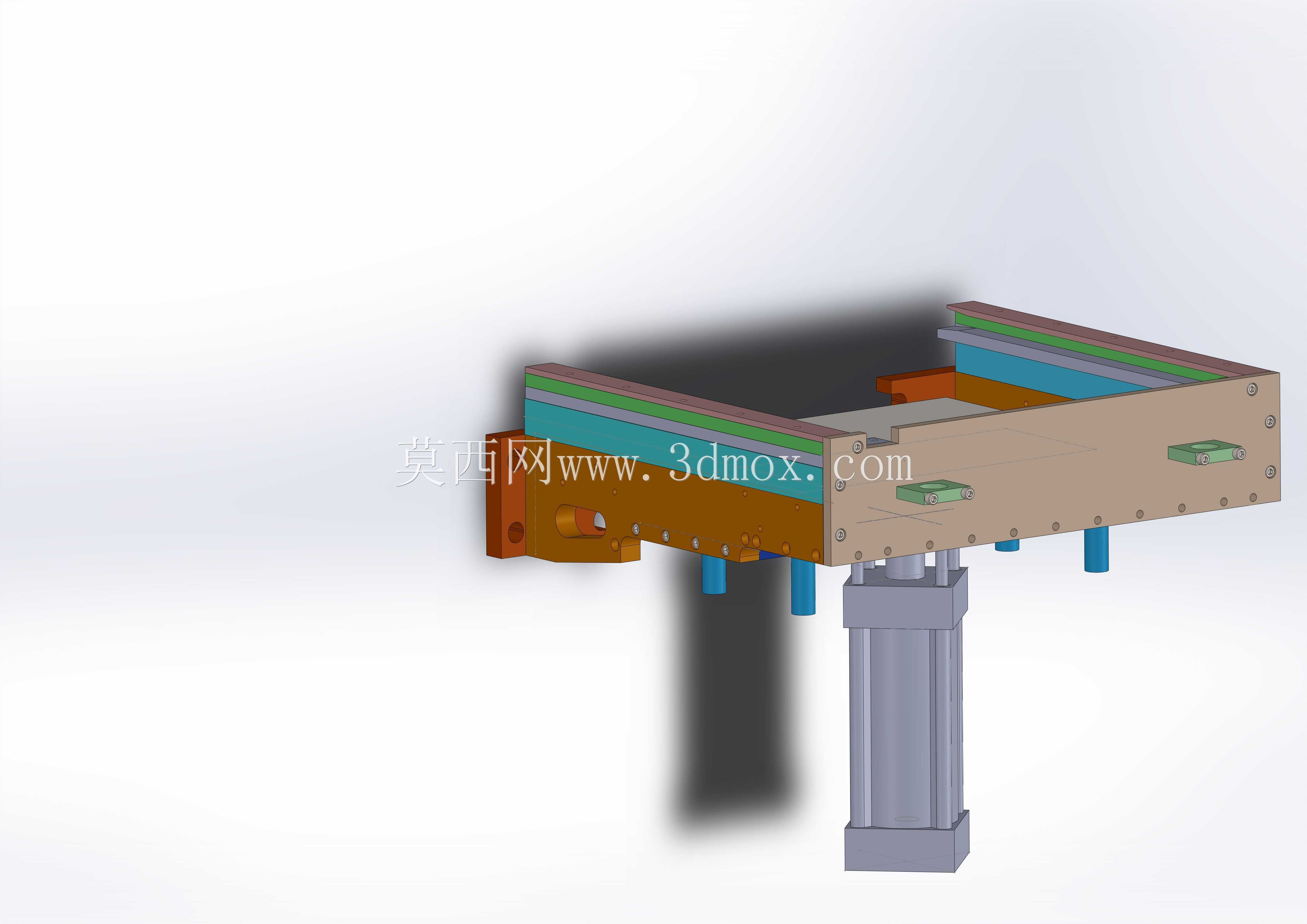

  这套分离模板结构主要适配开式、闭式单点压力机的前置工位,用于冲压工序完成后工件与废料、上模带料的快速分离,解决连续冲压过程中工件卡模、废料上浮带出的常见生产问题,在五金冲压、家电钣金件冲压、汽车小零部件冲压的连续模生产线上应用十分普遍。从结构布局来看,整套装置采用立式气缸作为顶升执行元件,气缸缸体通过底部法兰安装在压力机工作台面的预留安装位,安装时需保证气缸活塞杆的轴线与分离模架的中心重合,同轴度公差需控制在0.1mm以内,避免顶升过程中出现卡滞、偏磨的问题。模架主体采用分体式拼接结构,两侧设置的导向条与压力机上模的滑动导路配合,导向条采用耐磨铜合金材质镶嵌,表面开有润滑油槽,可在连续往复运动中保持稳定的导向精度,

  减少滑动面的磨损量。模架的承料面设置有可调式定位挡块,可根据不同冲压件的外形尺寸调整挡块位置,适配宽度在200mm到600mm之间的条料送进需求,承料面的平面度公差控制在0.05mm以内,保证条料送进过程中不会出现翘曲、卡料的情况。设计过程中,顶升行程的设定参考了常规冲压件的卸件需求,总行程设置为80mm,其中前20mm为快进行程,用于快速接触带料工件,中间40mm为工作行程,提供足够的顶出力将工件从上模型腔中推出,最后20mm为缓冲行程,避免硬顶造成工件变形或者模架磕碰损伤。模架与气缸活塞杆的连接采用浮动接头结构,可抵消一部分安装过程中产生的同轴度误差,同时减少顶升过程中横向力对气缸密封件的损伤,延长气缸的使用寿命。

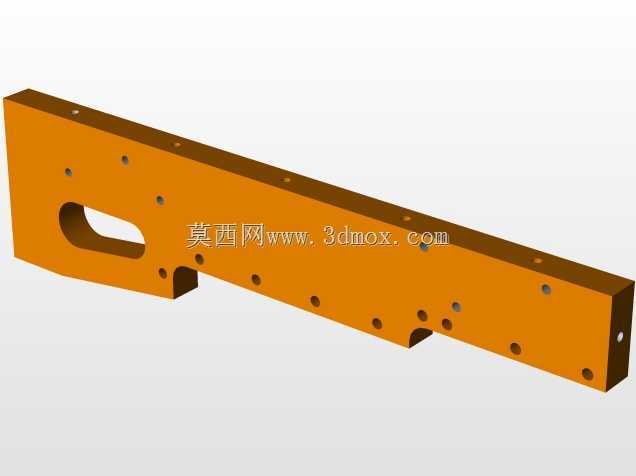

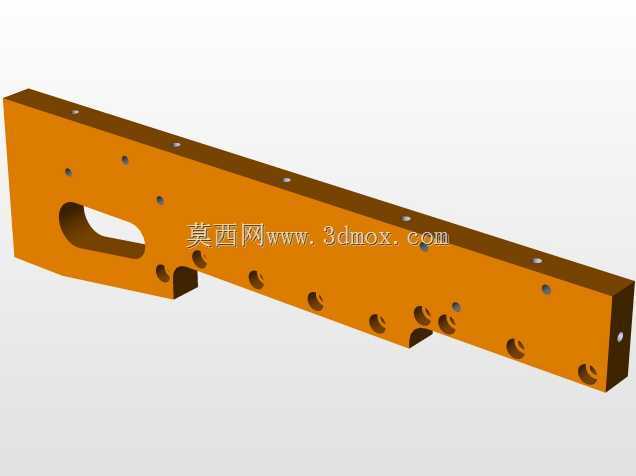

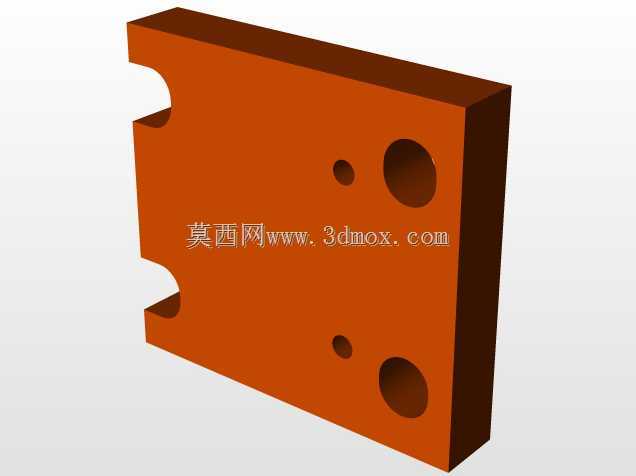

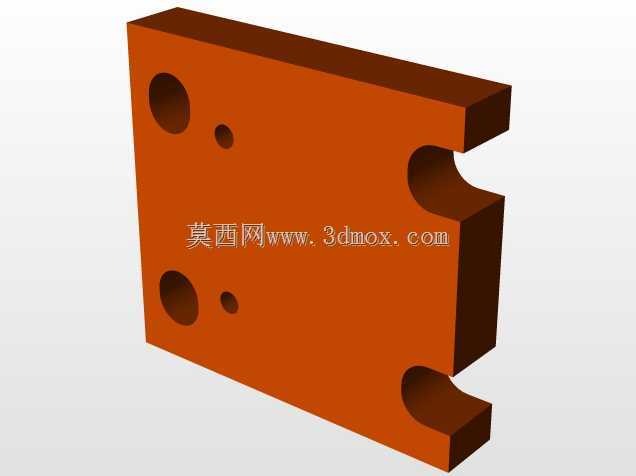

  在安装边界方面,整套装置的总高度在气缸完全缩回状态下为320mm,完全伸出状态下为400mm,横向总宽度为720mm,纵向深度为380mm,适配多数公称压力在63吨到200吨之间的通用压力机工作台安装尺寸,安装时仅需在工作台面加工4个M12的螺纹固定孔即可完成固定,不需要对压力机原有结构进行大规模改造。模架上设置的多组可调式弹顶销,可根据不同模具的出料位置调整销点位置,针对带异形型腔的模具也能实现均匀顶出,避免顶出过程中工件出现变形、顶白的缺陷。两侧的导向支座采用加厚钢板焊接后去应力处理,再经龙门铣一次加工成型,保证两侧导向面的平行度公差在0.08mm以内,长期往复运动不会出现导向间隙变大的问题。在实际生产场景中,

  这套分离模板可搭配自动送料机实现连续无人化冲压生产,当压力机滑块完成冲压行程回程到上止点时,气缸接收到压力机凸轮控制器发出的信号,带动模架上升完成工件与上模的分离,工件顺着承料面的倾斜角度滑落到出料输送带上,废料则从模架中间预留的落料孔落入压力机下方的废料槽中,整个动作周期控制在0.8秒以内,完全匹配压力机每分钟30到60次的冲压节拍。设计时还考虑了不同冲压工艺的适配性,模架上预留了传感器安装位,可加装光电检测元件,检测工件是否完全脱离上模,若出现卡模情况可及时发送信号停止压力机运行,避免设备损坏和安全事故。承料面的表面处理采用硬铬电镀,硬度达到HV600以上,减少工件滑动过程中的表面划伤,同时提升模架的防锈能力,适应车间多油、多粉尘的生产环境。
