钣金结构电气控制开关防护盒

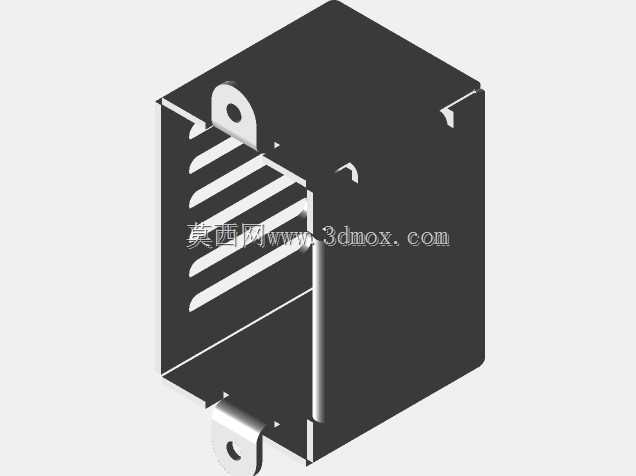

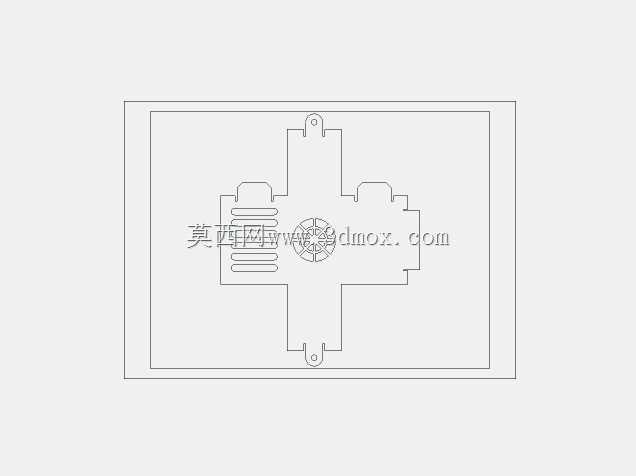

　　在低压电气布线、小型设备电控回路搭建场景里，这类钣金开关盒是用来承载小型断路器、拨动开关、接线端子的基础防护构件，区别于注塑材质的接线盒，钣金材质的盒体抗冲击性能更强，在车间设备旁、户外临时配电点位、机床侧挂控制单元这类存在磕碰、剐蹭风险的安装环境里，能给内部的电气元件提供更可靠的物理防护，避免外力直接触碰带电部件，同时也能阻挡加工过程中产生的金属切屑、切削液飞溅进入接线区域，降低线路短路、开关误触的概率。从结构设计逻辑来看，这个盒体采用一体化钣金折弯成型的思路，减少了额外拼接的焊缝与紧固件，盒身的侧边预留了多组平行的散热通槽，这些槽位的宽度控制在3毫米以内，既可以保证内部开关通断过程中产生的热量能通过空气对流散出，

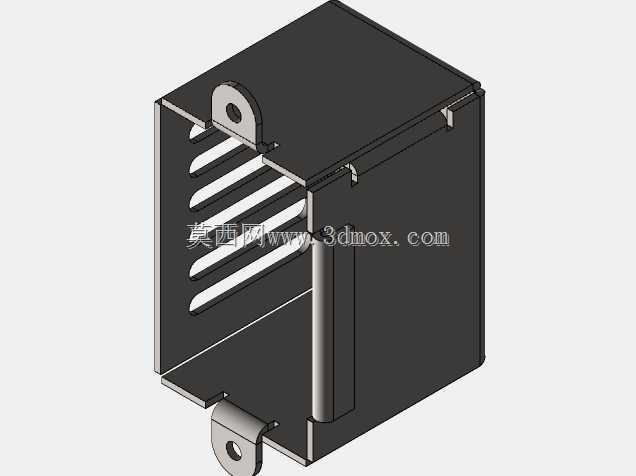

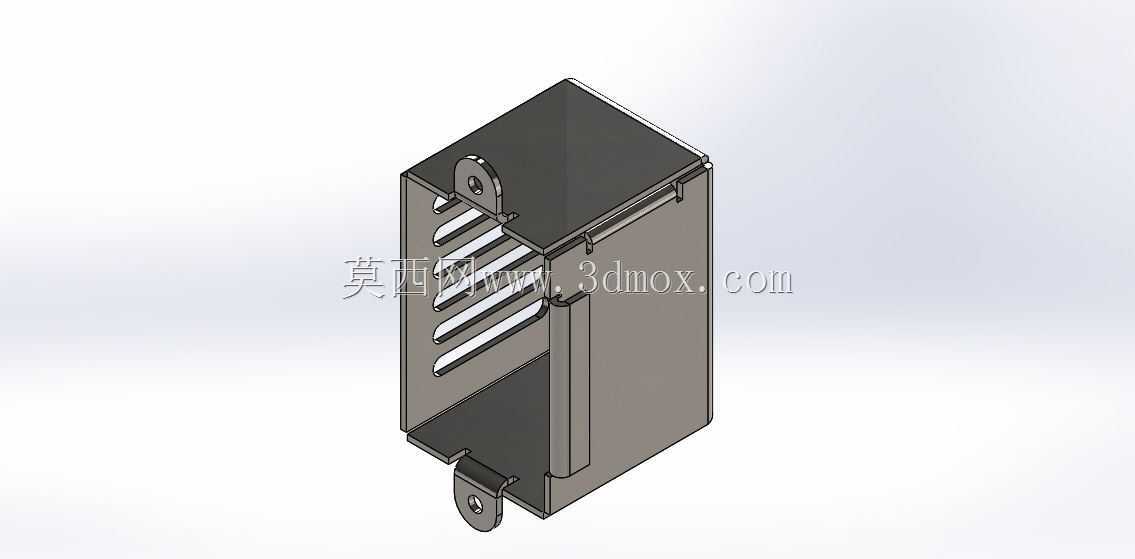

　　又能避免较大尺寸的金属碎屑、杂物直接落入盒内，槽位的排布顺着盒体长度方向均匀设置，不会过度削弱盒身的结构强度。盒体两端的带孔固定耳是和主体折弯一体成型的，安装孔位做了翻边强化处理，在通过螺丝固定到安装面时，翻边结构能分散螺丝锁紧的压力，避免薄钣金在长期震动环境下出现孔位撕裂、固定松动的问题，两个固定耳的孔位中心距预留了足够的安装调整余量，适配不同安装基面的孔位偏差，不需要在安装现场二次扩孔调整。盒盖和盒身的连接采用嵌入式卡扣配合侧边导向槽的结构，不需要额外的合页配件，装配时顺着盒身侧边的导向槽将盒盖滑入到位，就能通过盒身端部的卡扣结构实现盒盖的锁紧，日常检修时只需要拨开卡扣就能滑开盒盖操作内部开关，不需要完全拆下盒盖，

　　也避免了小螺丝拆卸后丢失的问题。从安装边界尺寸来看，这类盒体的整体宽度控制在80毫米以内，厚度不超过60毫米，属于小型侧挂式电控配件，不会占用过多的设备安装空间，盒体内部的净空尺寸刚好可以容纳2-3组小型低压开关或者接线端子排，内部没有多余的冗余空间，能避免内部线路在盒内晃动拉扯接线端。在实际选型适配时，这类钣金开关盒可以直接配套小型机床的本地控制回路、自动化生产线的工位旁急停与启停开关安装、户外临时配电箱的分回路开关防护，钣金表面做了喷塑防锈处理，在普通车间的温湿度环境下不会轻易出现锈蚀掉漆的问题，相比铸铝材质的开关盒，钣金结构的成本更低，加工成型周期更短，在小批量定制场景下可以快速调整折弯尺寸适配不同的内部元件排布。

　　设计过程中需要重点注意折弯内角的R角控制，过小的折弯R角容易导致钣金折弯处出现应力开裂，过大的R角又会导致盒盖和盒身的配合间隙过大，影响防护效果，同时盒身的散热槽在冲压加工时要做好切口的去毛刺处理，避免后期布线时毛刺划破导线绝缘层造成漏电隐患，固定耳的翻边高度要和安装螺丝的头部尺寸匹配，保证螺丝锁紧后盒体贴合安装面不会出现翘曲。
