皂液分配装置配套齿轮输送泵结构

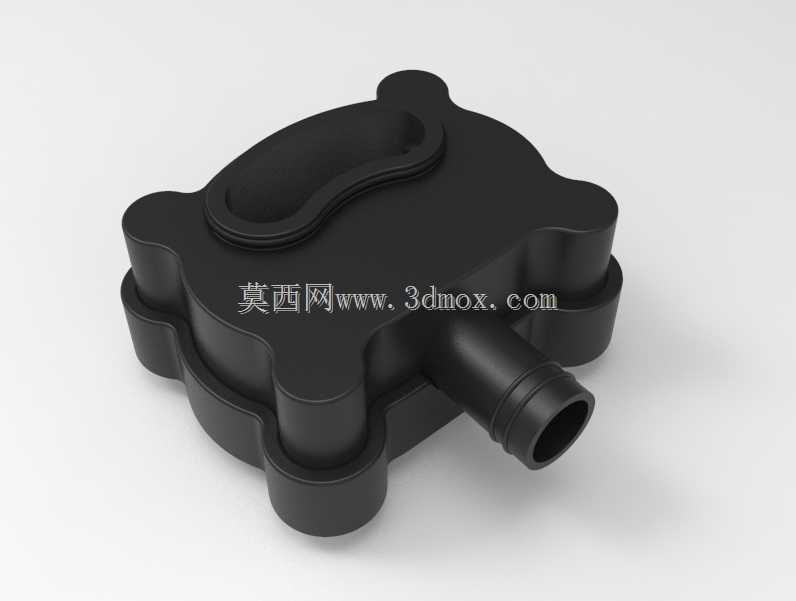

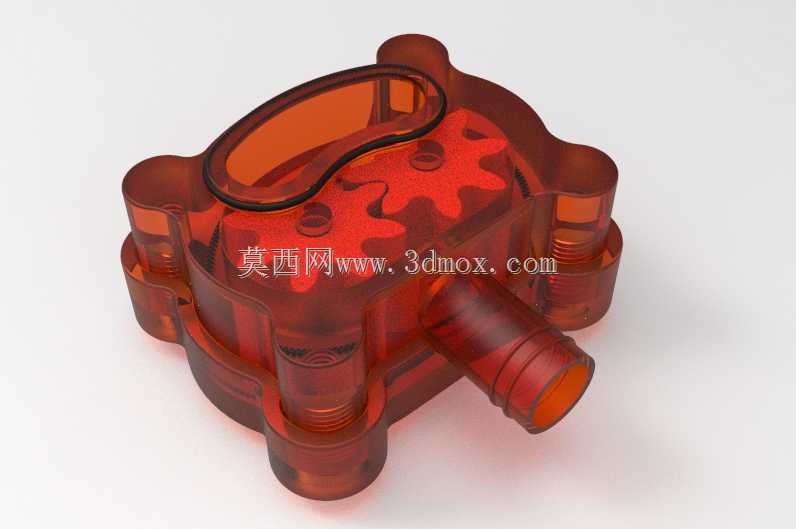

　　在商用清洁、公共卫浴、日化灌装这类需要精准定量输送低粘度皂基流体的场景里，齿轮泵的适配性往往比其他容积式泵更突出，这款配套皂液分配器的齿轮泵，就是针对小流量、稳定供液的需求做的定向结构设计。日常场景里，不管是公共卫生间的自动感应皂液机、商用洗手机的供液单元，还是小型日化灌装线的定量给料工位，这类小尺寸齿轮泵都承担着精准输送皂液、避免滴漏、保证每次出液量一致的核心作用，和输送水或者油类介质的齿轮泵不同，皂液本身带有一定的表面活性剂成分，润滑性远低于液压油，同时容易残留干结，所以结构设计上首先要考虑的就是流道无死角、零件配合间隙兼顾密封和低磨损。从结构本身来看，这款泵采用的是外啮合齿轮的核心结构，泵壳做了带四个凸耳的异形轮廓，

　　凸耳位置直接预留了安装孔位，不需要额外加装安装支架，就能直接通过螺丝固定在皂液分配器的壳体内部，安装边界控制得非常紧凑，整体外轮廓的最大径向尺寸不超过常规成年人手掌范围，轴向厚度也控制在薄型区间，不会占用分配器内部过多的储液腔空间，对于内部空间寸土寸金的台式或者壁挂式皂液分配设备来说，这种集成安装位的壳体设计能大幅降低整机的结构设计难度。进出液口采用的是侧出的宝塔接头结构，接头外壁做了多道环形止退槽，直接匹配食品级硅胶软管的插接安装，不需要额外做管螺纹密封，装配的时候直接把软管推到接头根部就能实现可靠密封，既能承受皂液输送过程中的低压工况，也能避免长期使用后软管脱落漏液的问题，这种接头形式对于小流量低压输送场景来说，

　　装配效率比螺纹连接高很多，也不需要额外缠绕生料带或者打密封胶，更符合日化接触类部件的卫生要求。泵壳的上盖做了内凹的弧形提手式结构，这个结构并不是单纯的装饰，一方面是在泵体装配和后期维护的时候，能方便操作人员徒手抓取泵体完成拆装，不需要额外借助工具抠取泵体，另一方面这个内凹结构刚好能和分配器壳体内部的定位筋配合，实现泵体的周向防转，不需要额外设计防转销或者定位凸台，把安装定位的功能集成到了壳体外形上，减少了零件数量。齿轮副的配合间隙做了针对性调整，因为皂液本身的粘度比清水高，但又远低于液压油，间隙太小会导致齿轮转动阻力过大，适配的小型直流驱动电机负载过高容易烧损，间隙太大又会导致内泄漏过大，出液量不稳定甚至出现吸不上液的情况，设计时把齿轮端面和泵盖的间隙、齿顶和泵壳内壁的间隙都控制在适配低粘度皂液的区间，既保证转动时的阻力足够小，用常规的小型减速电机就能驱动，也能保证在额定转速下的容积效率，每次齿轮转动对应的出液量误差控制在极小范围内，满足感应出液时定量给液的要求。流道设计上，吸入口和排出口的位置做了圆弧过渡，没有直角拐角，避免皂液在拐角处残留干结，长期使用后也不会因为残留皂液凝固堵塞流道，泵腔内部的所有棱角都做了小圆角处理，一方面是注塑加工的时候能更好地充满型腔，减少零件的注塑缺陷，另一方面也能减少流体在泵腔内的流动阻力，降低泵的自吸难度，只要泵体安装位置和储液腔的液位差在合理范围内，第一次使用时不需要额外灌泵就能完成自吸，

　　大幅降低了终端设备的调试难度。壳体材质选用的是耐皂液腐蚀的工程塑料，整体重量很轻，不会给壁挂式安装的皂液分配器带来额外的负重，同时塑料壳体本身的自润滑特性能降低齿轮转动时的磨损，不需要额外加注润滑脂，避免润滑脂混入皂液造成污染，完全符合和日化用品接触的卫生要求。在实际选型适配的时候，只需要根据需要的单次出液量匹配对应转速的减速电机，再通过四个安装凸耳的孔位把泵体固定在分配器内部，接好进出液软管和电机驱动线就能完成装配，不需要对泵体本身做二次加工，对于设备厂商来说能大幅缩短研发周期，也能减少后续生产过程中的装配工序。和同类的离心式微型水泵相比，这款齿轮泵的自吸能力更强，即使储液腔液位较低也能稳定吸液，不会出现空转不出液的情况，同时定量输送的精度更高，不会因为电压波动导致出液量忽大忽小，对于需要精准控制每次皂液挤出量的场景来说，适配性要远高于其他类型的微型泵。另外泵体的整体密封采用的是端面静密封结构，没有外露的动密封件，齿轮轴的密封位置直接集成在泵壳和泵盖的配合面上，长期使用也不会出现轴封漏液的问题，减少了后期维护的概率，适合在公共场景下的免维护使用需求。
