带无线充电功能超薄移动电源结构设计

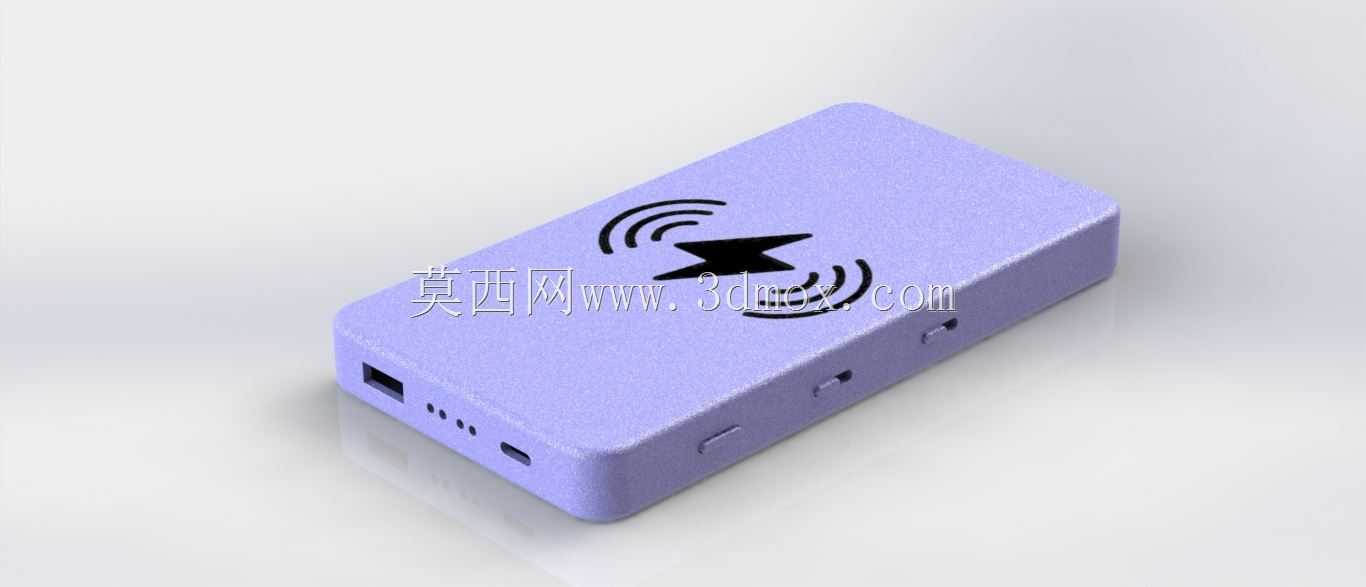

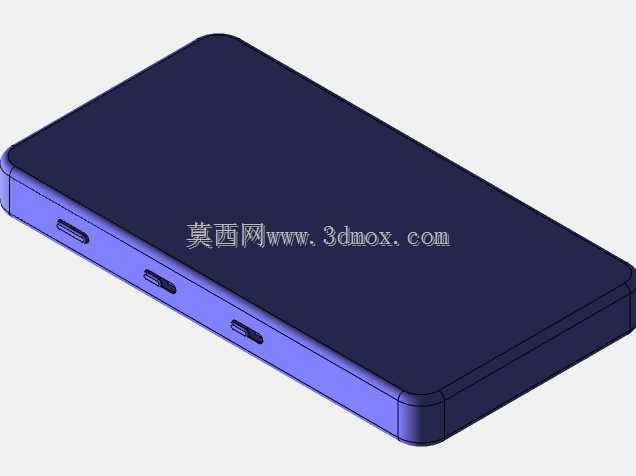

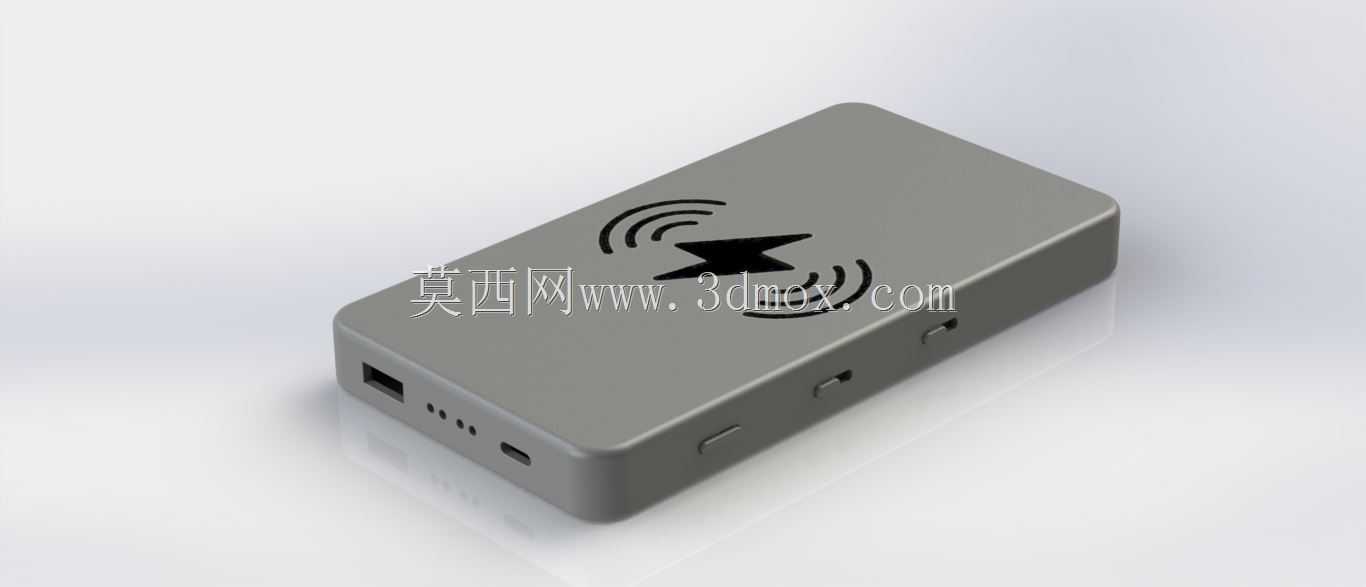

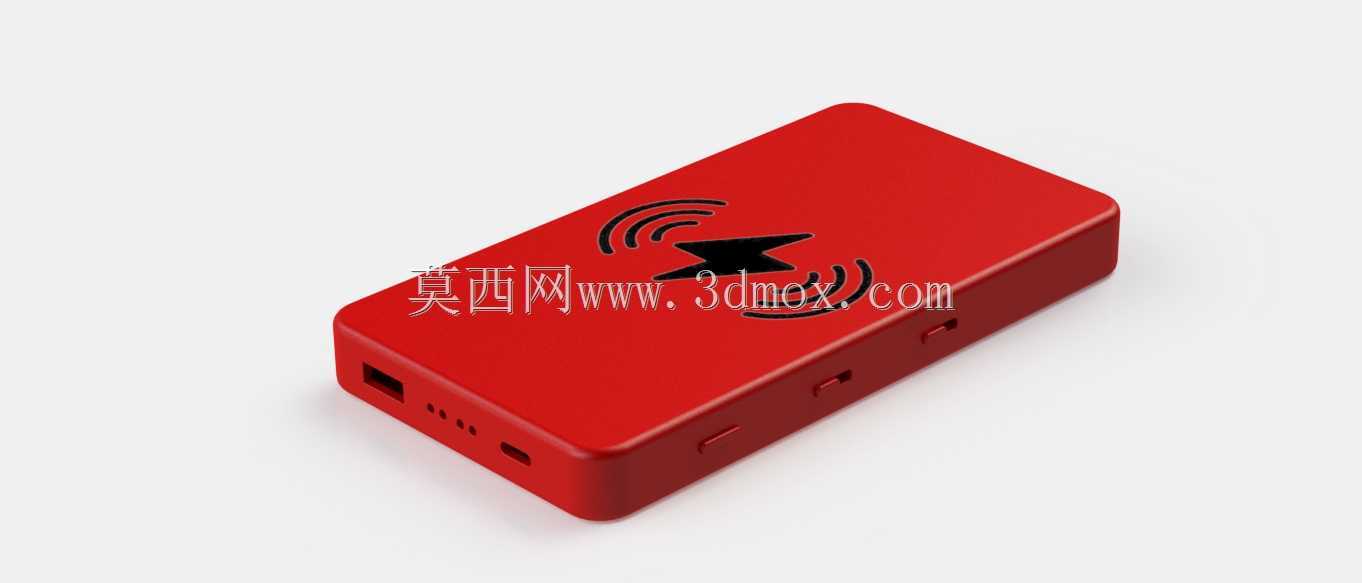

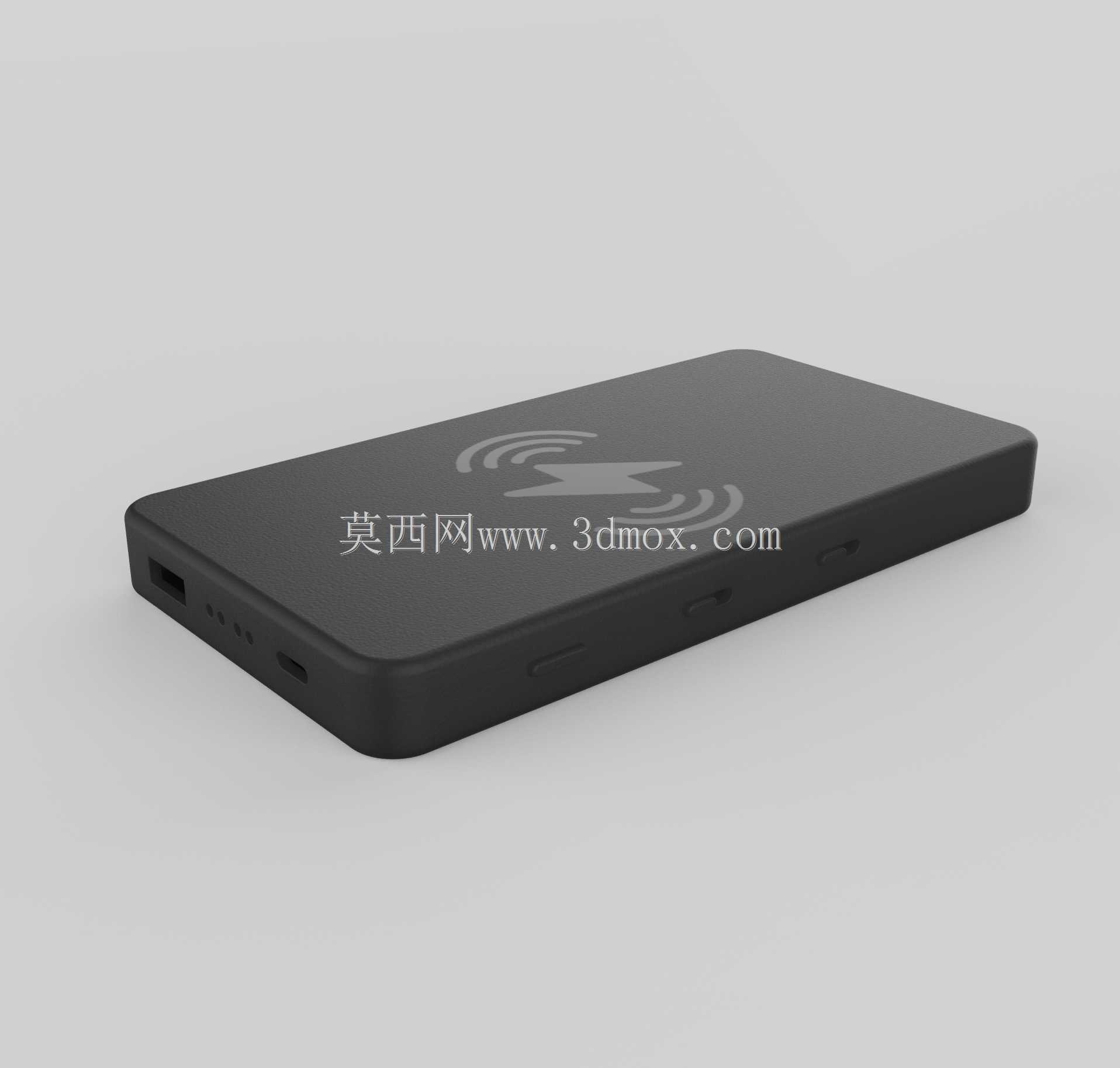

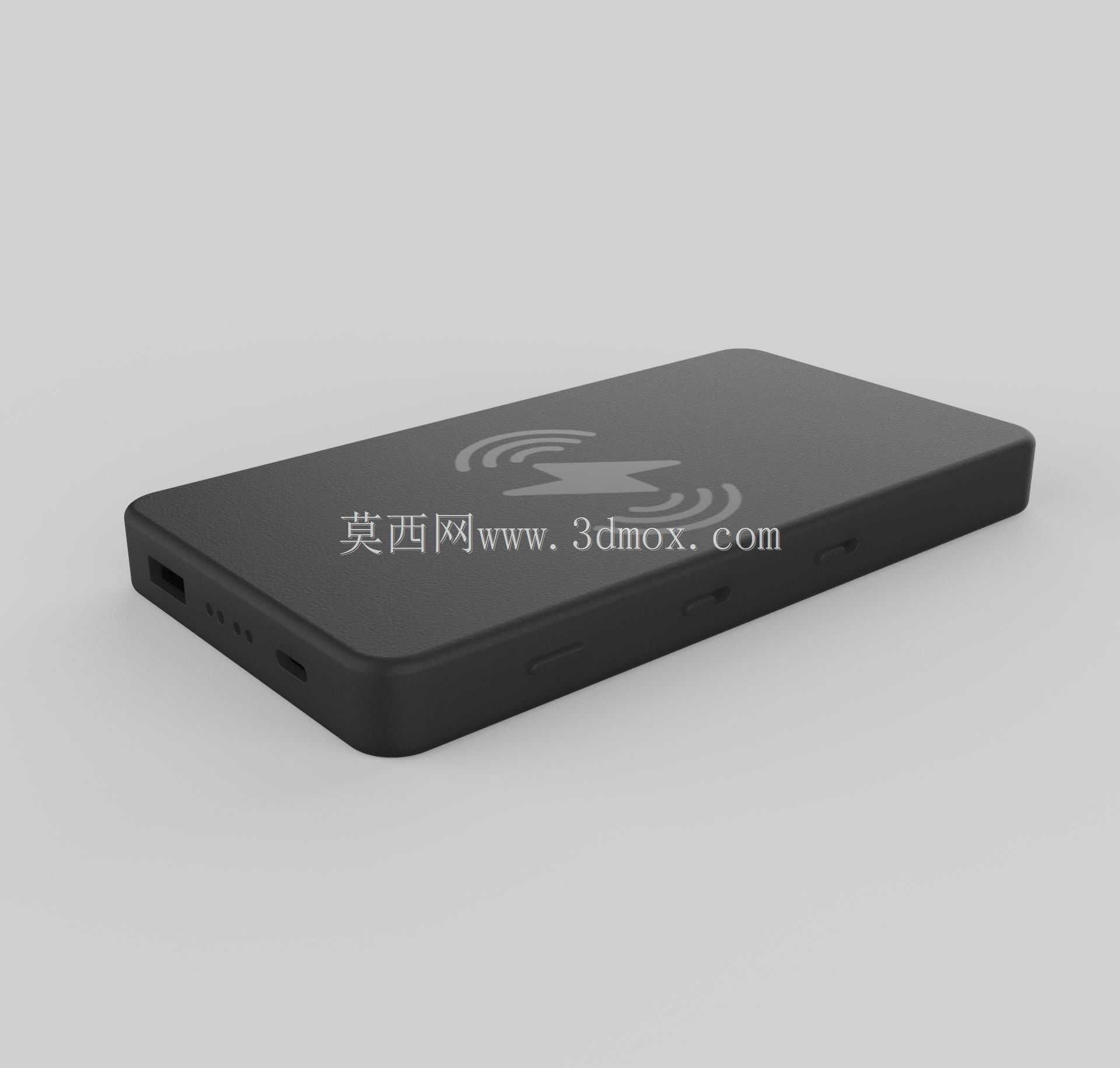

　　这款带无线充电功能的移动电源，核心定位是面向日常通勤、短途差旅场景的便携储能配件，区别于传统仅支持有线输出的移动电源，其整合了Qi标准无线发射模块，用户无需额外携带充电线，将支持无线受电的手机、TWS耳机等数码设备放置在壳体表面的标识区域即可完成补能，大幅降低外出时线材缠绕、接口不匹配的使用痛点。从结构设计思路来看，整体采用一体化薄型长方体构型，壳体边缘做了大弧度R角过渡，一方面是优化手持握持的触感，避免直角棱边硌手，另一方面也能降低跌落时边角位置的应力集中，减少壳体开裂、内部电芯移位的风险。壳体上表面的无线充电区域做了隐形的环形标识与闪电符号，通过丝印或模内注塑工艺实现，标识区域略高于周边平面0.1-0.2mm，

　　既可以给用户明确的放置对位提示，也能在设备放置时形成微小的防滑限位，减少设备滑动偏移导致的充电中断问题。接口布局集中在壳体短边侧，依次设置了USB-A输出口、Type-C双向充放电口，接口周边做了局部加厚的胶位补强，避免用户插拔充电线时接口受力松脱，接口旁设置了四个微米级的指示灯孔，内置LED灯珠用于显示剩余电量，灯孔位置做了半透明的遮光处理，避免光线直射刺眼，同时保证光线均匀透出。壳体侧边设置了独立的电源按键，按键采用与壳体同色的塑胶材质，按键行程控制在0.3-0.5mm，按压力度设置在1.5-2N，既避免日常携带时误触触发，也保证按压反馈清晰。内部结构采用分层堆叠设计，最上层是无线充电发射线圈与隔磁片，隔磁片采用纳米晶材质，

　　厚度控制在0.1mm以内，既可以屏蔽线圈磁场对内部电芯、电路的干扰，也能提升无线充电的转换效率；中间层是聚合物锂电芯，采用高能量密度的叠片电芯，电芯与壳体之间预留0.2mm的间隙填充缓冲泡棉，应对跌落、挤压时的冲击，避免电芯变形引发安全问题；最下层是充放电保护电路板，板载过充、过放、过流、短路、温度检测多重保护电路，电路板与电芯之间采用耐高温的绝缘麦拉片隔离，避免电路短路风险。外形尺寸方面，整体厚度控制在12mm以内，长度与宽度匹配主流6.7英寸手机的握持比例，可轻松放入牛仔裤口袋、小型挎包中，不会产生明显的坠重感。安装边界上，壳体采用上下盖卡扣配合超声波焊接的装配方式，上下盖的卡扣间距控制在15mm以内，保证壳体结合面的缝隙均匀，

　　缝隙宽度控制在0.05mm以内，避免日常使用中灰尘、汗液渗入内部；无线充电线圈的安装位置严格对准上表面的标识中心，线圈与上盖内表面的间隙控制在0.3mm以内，保证充电距离处于最优区间，提升充电效率；电芯与电路板之间采用镍片焊接连接，焊接点做了绝缘点胶处理，避免振动导致焊点脱落。实际使用中，这款产品可同时支持一台有线设备与一台无线设备的充电需求，无线输出功率适配主流的5W、7.5W、10W档位，有线输出支持快充协议，可满足不同数码设备的补能需求，壳体表面采用细磨砂晒纹处理，不易残留指纹与划痕，长期使用也能保持较好的外观质感。
