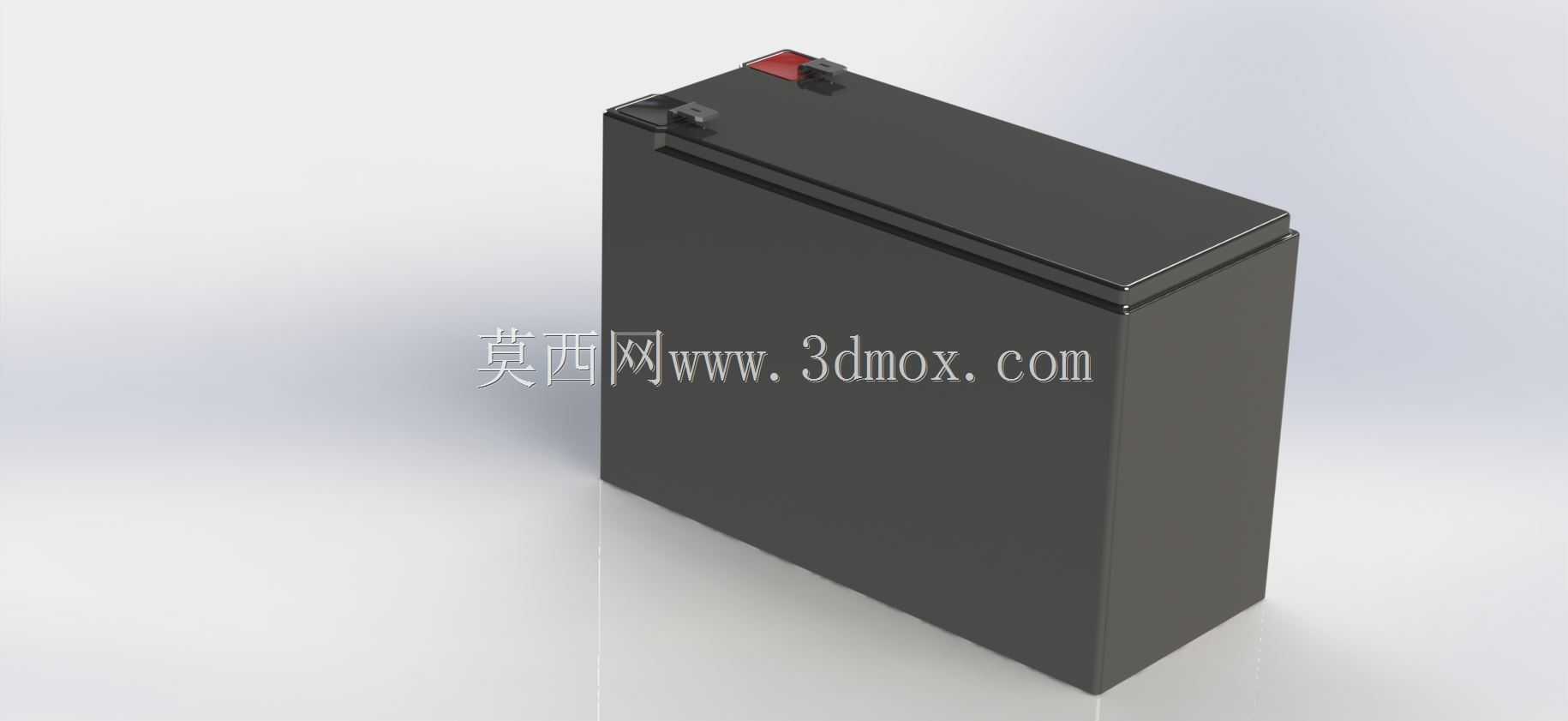

铅酸储能蓄电池外观结构三维数模

　　这款铅酸蓄电池的三维建模，完全围绕实际工程应用中的安装适配、结构验证需求搭建，没有多余的装饰性结构，所有特征都对应量产产品的真实设计逻辑。从应用场景来看，这类小容量铅酸蓄电池广泛覆盖民用后备电源、小型电动代步车、低压储能系统、通信基站末端备电、UPS不间断电源内置供电单元等场景，不同场景对电池的安装固定方式、接线端子位置、壳体强度的要求存在差异，建模时完整还原了这些适配性结构，可直接用于整机装配的干涉检查、安装位模拟。

　　建模过程中优先还原了产品的实际功能特性：壳体采用ABS工程塑料的一体式主壳加密封上盖结构，主壳侧壁做了均匀的内凹加强筋，既可以控制壳体壁厚在2.5-3mm的合理注塑区间，避免注塑过程中出现缩痕、翘曲变形，又能提升壳体整体抗挤压强度，满足电池在堆叠安装、车载颠簸工况下的结构强度要求，不会因为外部挤压导致内部极板变形、电解液渗漏。上盖与主壳的配合位做了一圈密封胶槽结构，对应实际生产中的环氧树脂密封工序，建模时预留了0.8mm的胶层厚度间隙，完全匹配量产工艺的密封要求，可直接用于密封结构的工艺验证。

　　端子部分的建模完全参照实际接线需求设计，红色正极端子、黑色负极端子的凸起高度为12mm，端子中心距壳体侧边的距离为15mm，预留了足够的接线操作空间，不管是用螺栓压接环形端子，还是插接式快速接线端子，都不会出现和周边结构干涉的问题；端子周边做了2mm高的绝缘挡边，避免安装过程中工具误触造成正负极短路，这个细节是很多简化电池模型容易忽略的结构，在实际装配验证中如果缺失，很容易导致安全距离校核出错。

　　外形尺寸与安装边界的还原是这款模型的核心价值，整体为规整的长方体结构，长宽高尺寸完全对标量产7Ah铅酸电池的通用规格，底部做了1mm高度的定位凸台，对应电池仓内的定位卡槽，安装时可以直接滑入卡槽完成固定，不需要额外的固定压片；壳体四个边角做了R3的圆角过渡，既可以避免安装过程中边角划伤操作人员、划破电池仓的绝缘衬垫，也能提升壳体边角的抗冲击能力，跌落时不会出现边角开裂的问题。

　　从设计思路来看，建模时没有做过度的细节简化，也没有添加不必要的内部结构，对于需要做整机装配模拟的结构工程师来说，外部安装边界、端子位置、固定结构的精度控制在±0.2mm以内，完全可以满足干涉检查、安装模拟的需求；如果需要做内部结构的仿真分析，也可以基于这个外部壳体模型，快速添加内部极板、隔板、电解液腔的结构，不需要重新搭建外部轮廓，大幅提升建模效率。

　　在实际选型过程中，很多工程师容易忽略电池的安装间隙要求，这款模型的侧壁、上盖都还原了真实的脱模斜度，脱模斜度控制在1°，既符合注塑生产的脱模要求，也能准确模拟电池装入电池仓时的配合间隙，避免设计时按照纯直角长方体计算尺寸，导致实际生产中电池无法装入安装位的问题。另外上盖表面的轻微磨砂纹理结构也做了还原，在做产品渲染、装配效果展示时，可以呈现出真实的塑料壳体质感，不需要额外调整材质参数。
