10吨级C型起重吊具结构设计

　　这款10吨额定载荷的C形吊具，主要面向冶金、钢材加工、物流仓储领域的卧式卷料吊装作业，常见于热轧钢卷、冷轧钢卷、铝卷、铜卷等环形卷状物料的车间转运、货场装卸、库位堆垛工序，适配桥式起重机、门式起重机、叉车属具等多种起升设备的挂接需求，是卷料垂直吊运场景中替代传统钢丝绳捆扎、链条索具的专用作业工装。

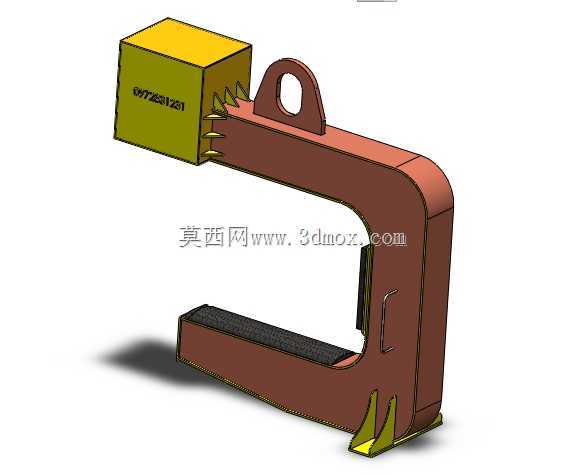

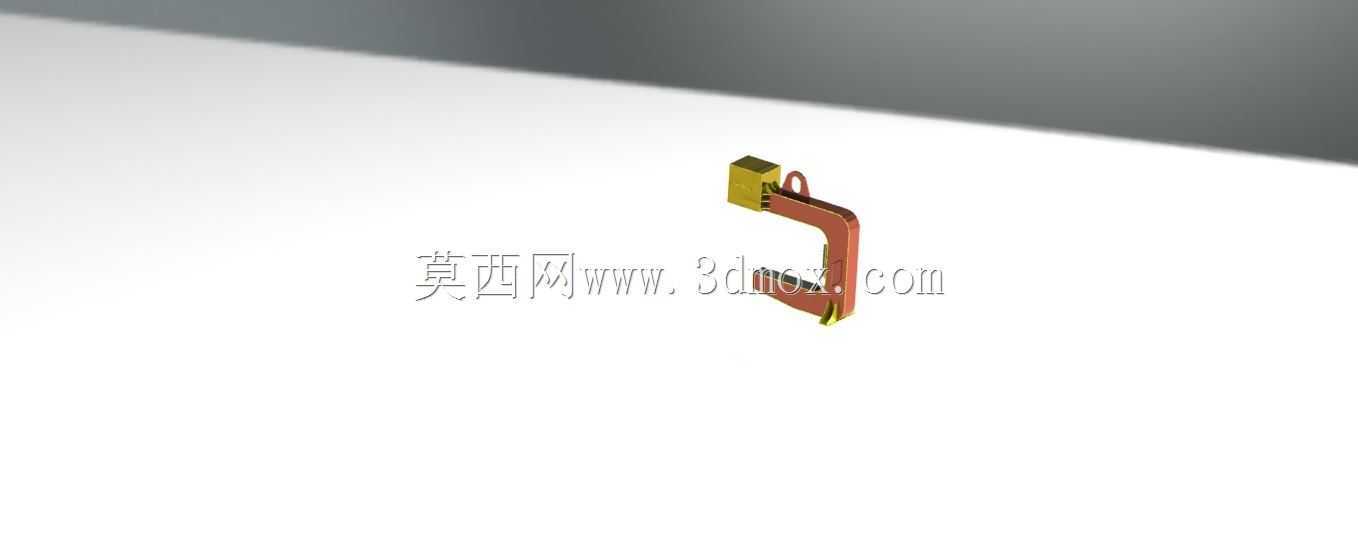

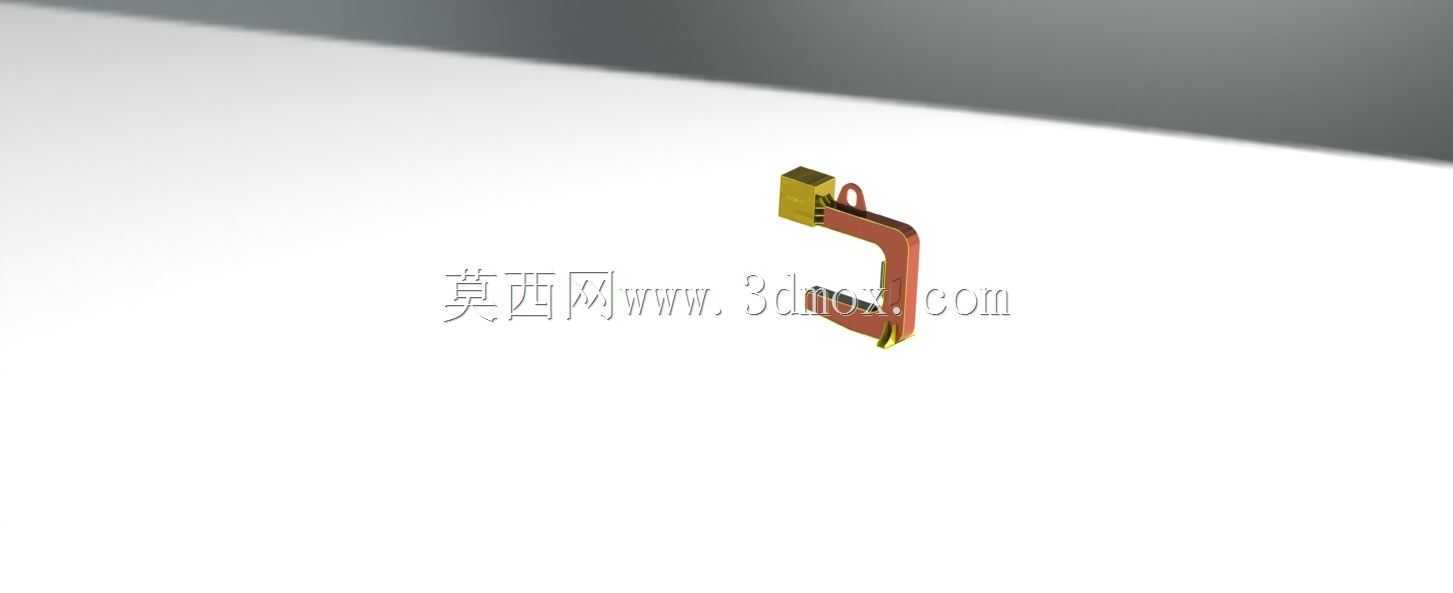

　　从实际作业痛点出发做结构设计时，首先要规避传统索具吊装卷料时容易出现的勒伤卷料边缘、索具滑脱、捆扎对位耗时久的问题，因此整体采用C形开口的悬臂式结构，下悬臂直接伸入卷料内孔承托卷体内壁，上悬臂顶部设置吊耳与起升设备的吊钩挂接，作业时仅需将吊具对位插入卷料内孔即可起吊，无需额外捆扎动作，单卷对位时间可压缩至十秒以内，大幅提升卷料吊装的作业效率，同时避免索具对卷料端面、外圈的挤压损伤。

　　结构受力层面，整体主体采用厚钢板焊接的箱型截面结构，相比实心锻件结构在保证同等抗弯强度的前提下降低整体自重，减少起升设备的无效载荷消耗。C形钩的开口高度、下悬臂长度根据常规10吨级卷料的通用尺寸范围做适配设计，下悬臂上表面铺设防滑耐磨衬层，增大与卷料内孔壁的接触摩擦力，避免起吊、转运过程中卷料沿悬臂轴向窜动滑脱；上悬臂靠近吊耳的位置设置多道加强筋板，分散吊耳传递的集中起升载荷，避免长期交变载荷作用下吊耳根部出现应力集中开裂的问题。吊耳采用整体锻造后与主体焊接的工艺，吊孔内加装耐磨衬套，减少与起重机吊钩接触位置的磨损，延长吊具整体使用寿命。

　　吊具的重心做了精准配平设计，空载状态下吊具的下悬臂保持微上翘的姿态，方便操作人员对位插入卷料内孔；承载额定载荷时，吊具整体保持水平状态，避免卷料起吊后出现倾斜、侧翻的风险。钩体前端的导入位置做圆弧过渡倒角处理，对位时不会刮蹭卷料内孔壁的防护层，针对有色金属卷、覆膜钢卷等对表面防护要求高的作业场景，还可在接触位置加装尼龙、聚氨酯材质的防护垫块，完全杜绝接触损伤。

　　安装边界方面，吊具顶部吊耳的开孔尺寸适配常规10吨级起重机的吊钩钩头直径，无需额外加装过渡连接件即可直接挂接使用；下悬臂的长度覆盖常规10吨卷料的内孔宽度范围，开口高度满足不同卷径卷料的插入需求，作业时仅需保证起升设备的额定起重量大于吊具自重与卷料重量之和，预留足够的安全余量即可投入使用。日常维护时，仅需定期检查焊接位置是否出现裂纹、耐磨衬层是否磨损超限、吊耳衬套是否出现旷量，即可保证吊具的长期稳定作业，相比复杂的机械式自动吊具，该结构的维护成本极低，对作业人员的操作门槛要求也更低，适合各类钢材加工、仓储物流场景的常态化卷料吊装作业。

　　在结构细节处理上，钩体的所有棱角位置都做了圆角打磨处理，避免作业过程中划伤操作人员、刮损物料表面；底部设置支撑脚，空载放置时可以稳定直立在地面上，不会出现侧翻倾倒的问题，方便车间现场的定置存放。整体结构没有复杂的活动部件，故障率远低于带液压、机械锁紧机构的自动吊具，在高温、多粉尘的冶金车间、露天货场等恶劣作业环境下也能保持稳定的性能表现，不会因为粉尘、高温影响出现机构卡滞的问题。
