3至6毫米孔径电机轴刚性联轴器结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:457720
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构
  • 3至6毫米孔径电机轴刚性联轴器结构

  在小型传动机构的轴系对接场景中,不同输出轴径的微小型电机与负载端的轴连接一直是紧凑空间内传动设计的常见痛点,尤其是3mm到6mm这个轴径区间,覆盖了绝大多数桌面级自动化设备、小型实验装置、3D打印传动单元、微型输送机构的动力输出轴规格,这类场景往往没有足够空间安装大体积的弹性联轴器,同时对轴系对接的同轴度、传动扭矩的刚性传递有明确要求,这款夹紧式刚性轴适配器就是针对这类细分场景设计的对接构件。从实际使用的工况来看,这类联轴器主要承担两个核心作用,一是消除两根对接轴之间的少量安装同轴度偏差,二是通过周向的夹紧结构实现无键传动,避免键连接带来的轴加工成本上升、小直径轴键槽应力集中的问题,尤其适合小扭矩、高转速的微型电机输出场景,

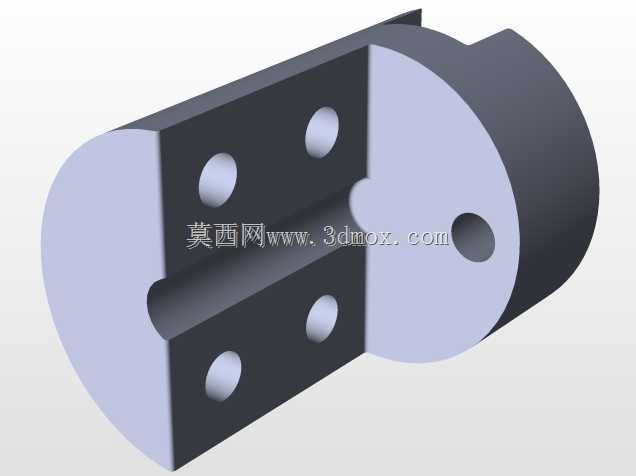

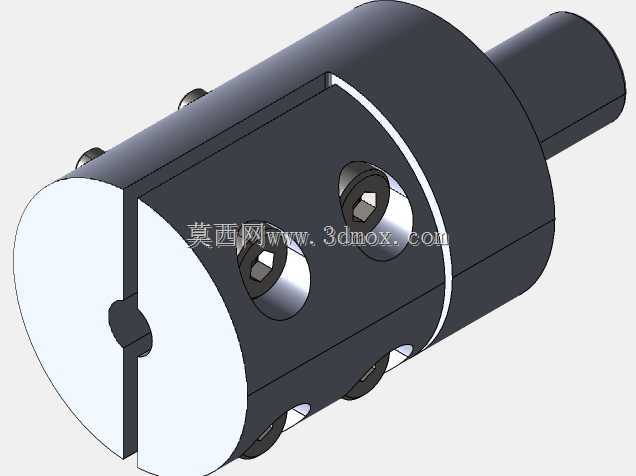

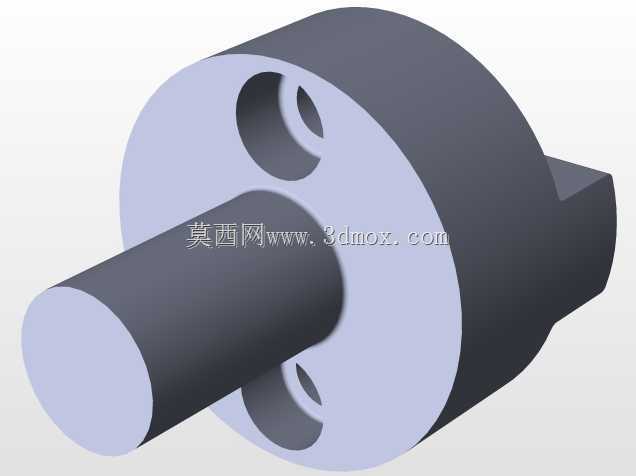

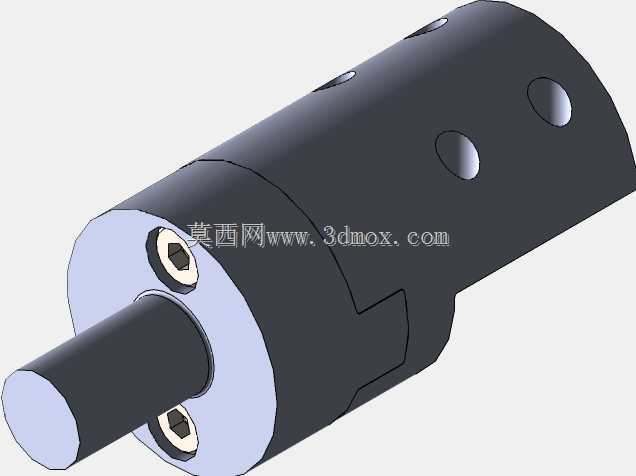

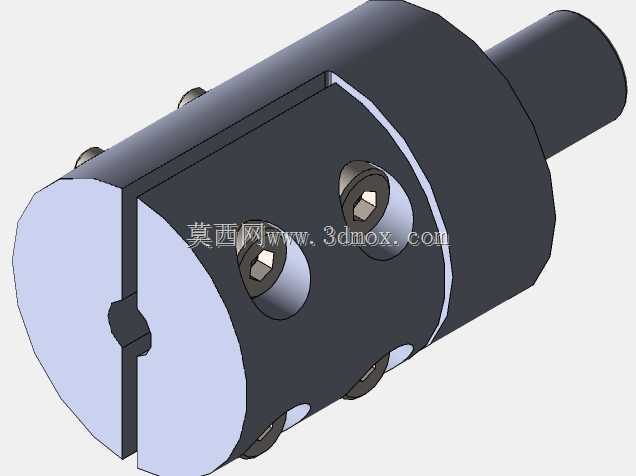

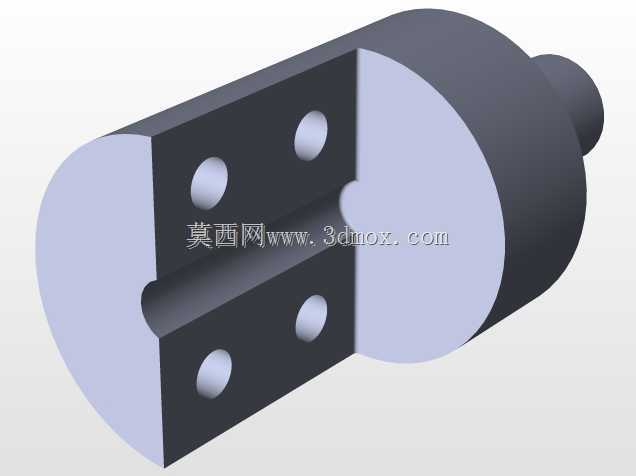

  比如小型步进电机、直流有刷/无刷电机与丝杠、光轴传动轮、小负载输出轴的对接,安装时不需要对轴端做额外的键槽加工,只需要将两根待对接的轴分别插入联轴器两端的对应内孔,拧紧周向布置的内六角紧定螺钉即可完成固定,安装效率远高于传统的键连接联轴器,后期维护拆卸也不需要额外的拉马工具,松开紧定螺钉就能直接分离两根轴。从设计思路上看,这款联轴器采用整体式圆柱主体结构,主体沿轴向做了对称的剖分切缝,切缝宽度控制在0.3到0.5毫米之间,当周向的紧定螺钉拧紧时,剖分结构会产生均匀的弹性形变,将插入内孔的轴完全抱紧,抱紧力沿轴的圆周方向均匀分布,不会像传统的顶丝式联轴器那样只在顶丝接触点产生局部应力,避免了长期传动过程中轴表面被顶丝压出凹痕、后期拆卸困难的问题。周向的紧定螺钉采用错位布置的方式,分别对应两端的轴孔位置,每个轴孔对应两颗成90度分布的内六角圆柱头螺钉,这样的布置可以让抱紧力在轴的圆周方向形成两个垂直方向的夹紧力,进一步提升传动的扭矩承载能力,避免高转速下轴与联轴器之间出现打滑空转的情况。在安装边界的尺寸设计上,这款联轴器的主体外径控制在18毫米,总长度不含伸出轴段为32毫米,两端的内孔分别适配3毫米和6毫米直径的轴,轴孔的插入深度均为12毫米,这个插入深度可以保证足够的抱紧接触面积,即使在额定扭矩下长期运行也不会出现轴的窜动;联轴器的外圆做了0.2毫米的倒角处理,避免安装过程中锐边划伤操作人员,同时所有的螺钉安装孔都做了沉头设计,

  螺钉拧紧后头部完全沉入联轴器主体内部,不会突出外圆表面,避免高速旋转时突出的螺钉头带来的风阻、动平衡偏差以及安全隐患。在实际选型适配的时候,需要注意安装空间的径向预留尺寸不能小于20毫米,轴向的安装空间需要预留至少35毫米的长度,保证两根轴插入联轴器后不会出现顶死的情况,安装时需要先将两端的轴分别插入对应孔底,再按照对角顺序逐步拧紧紧定螺钉,不要一次性将单颗螺钉拧到额定扭矩,避免剖分结构出现单侧形变过大导致的同轴度偏差,拧紧后的联轴器径向跳动可以控制在0.02毫米以内,完全满足小型传动机构的传动精度要求。和传统的弹性联轴器相比,这款刚性夹紧式联轴器没有橡胶或者弹性体缓冲结构,传动过程中没有回程间隙,扭矩传递的响应速度更快,

  适合需要正反转频繁切换、传动定位精度要求较高的场景,比如小型点胶设备的Z轴传动、微型机械手的关节轴对接、小型传送带的动力轴连接,同时整体金属的结构也让它的耐温范围更广,在环境温度较高或者有少量油污的工况下也不会出现弹性体老化、失效的问题,长期运行的稳定性更好。在建模过程中,结构设计充分考虑了加工工艺的可行性,主体结构可以采用标准圆棒料一次车削成型,剖分切缝可以通过线切割加工完成,紧定螺钉采用标准的M3内六角紧定螺钉,不需要定制特殊紧固件,加工成本低,批量生产的一致性容易保证,所有的尺寸公差都按照IT7级精度设计,轴孔的尺寸公差控制在H7级别,和标准的g6公差轴配合可以获得合适的安装间隙,既不会因为间隙过大导致同轴度偏差,也不会因为间隙过小导致安装困难。
