激光切割设备调节定位工装组件

　　这套组件主要应用在中小幅面激光切割设备的加工头侧部安装位，是切割作业前实现板材定位、切割头高度微调的核心配套构件，日常在钣金加工、广告字切割、薄金属板材下料的生产场景中，这类定位调节组件的精度直接决定了批量加工时的尺寸一致性，很多现场调试人员会忽略这类小构件的安装刚性，实际生产中一旦调节组件出现松动，很容易出现切割轨迹偏移、切缝歪斜的问题，严重时还会因为切割头高度失准撞损聚焦镜。

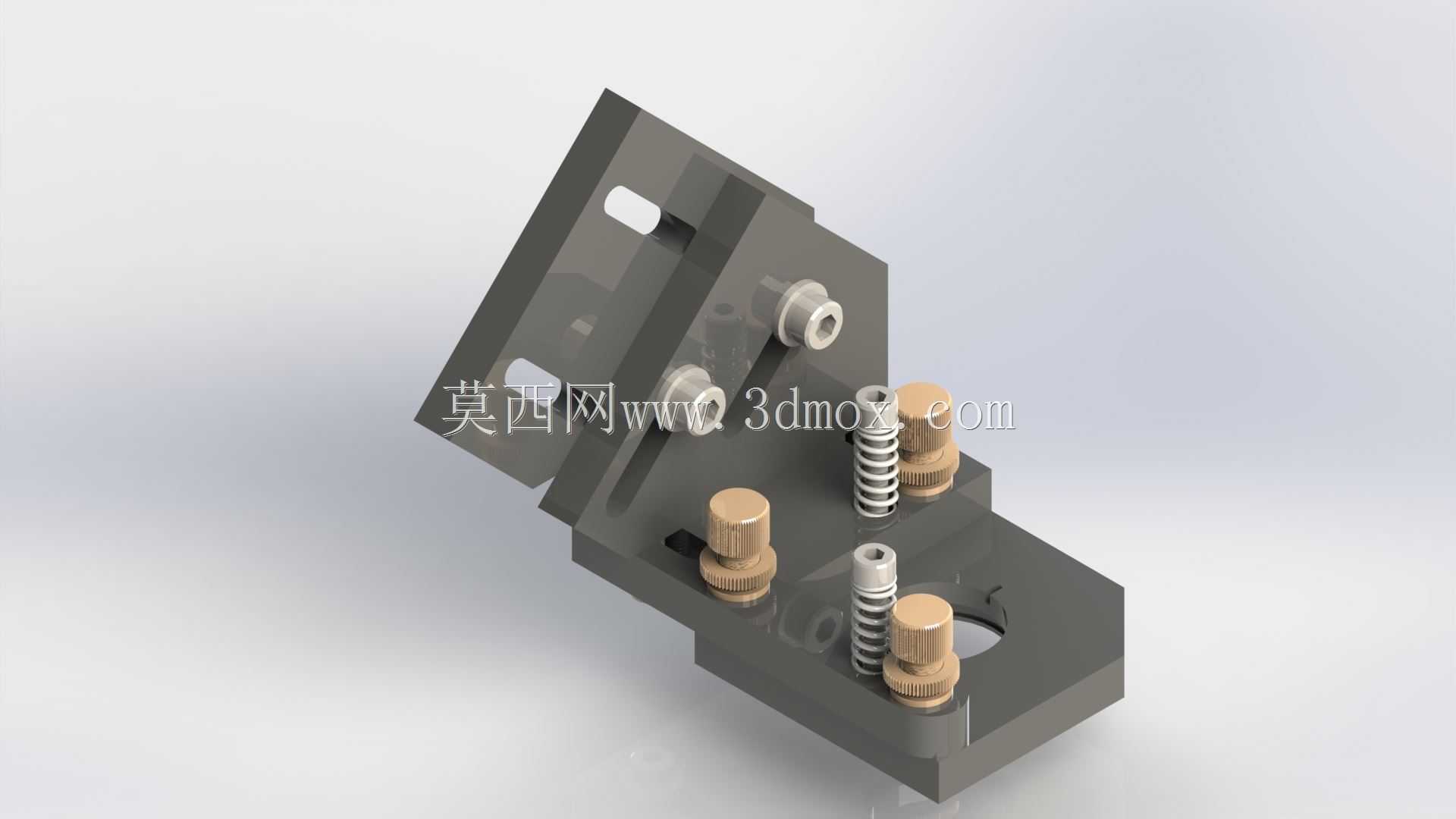

　　从结构设计来看，整个组件采用分体式装配思路，底座部分通过两个沉头安装孔实现与设备机架的刚性连接，安装孔做了长圆槽设计，允许安装时在水平方向有±3mm的位置调整余量，能适配不同批次机架的安装孔位公差，避免因为焊接机架的孔位偏差导致组件无法装配。底座上方设置了三组带滚花旋钮的调节螺杆，螺杆配套等节距圆柱压缩弹簧，弹簧始终给调节螺杆提供向上的复位预紧力，转动滚花旋钮时就能带动上方的定位压块实现垂直方向的高度微调，单组调节行程控制在8mm范围内，调节精度可以达到0.1mm每旋钮刻度，完全能覆盖0.5-5mm厚度金属板材切割时的定位高度需求。

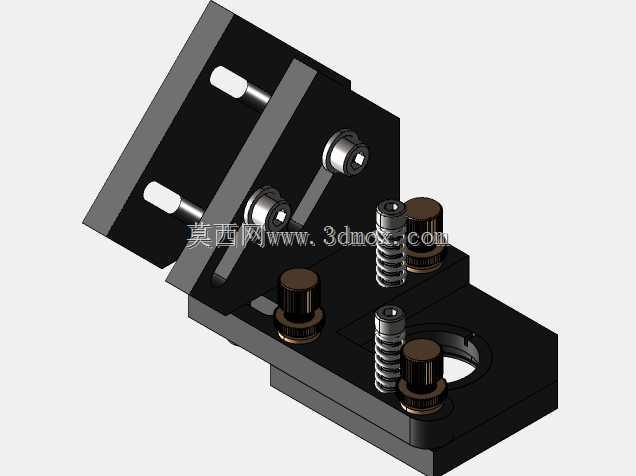

　　设计时特意将三个调节点做了非对称排布，两个调节点靠近组件外侧安装边，第三个调节点靠近切割头避让位，这样的排布方式能让定位压块的受力更均匀，即使压合表面存在轻微平面度误差，也能通过三点调平的方式保证压合面与待加工板材表面完全平行，不会出现单侧压不实导致的板材翘边问题。组件上的两个银色限位衬套采用耐磨铜合金材质，压配在底座对应的安装孔内，调节螺杆在衬套内往复运动时不会因为长期摩擦磨损底座的铝合金基体，能大幅提升组件的整体使用寿命，日常维护时只需要定期在衬套内壁涂抹少量锂基脂就能保证调节顺滑，不需要整体更换构件。

　　考虑到激光切割作业现场会存在大量金属切割烟尘，设计时所有活动配合面都做了防尘间隙控制，调节螺杆的螺纹段没有外露在烟尘易沉积的区域，弹簧的螺距选择了2mm的大节距规格，即使有少量金属粉尘落在弹簧上，设备运行时的轻微振动就能让粉尘自然脱落，不会出现粉尘卡滞弹簧导致调节失效的问题。组件的整体安装边界控制在长65mm、宽42mm、总高58mm的范围内，不会占用切割头周围过多的安装空间，也不会干涉切割头的正常升降运动，组件侧边预留的缺口位置刚好能避让切割头的辅助气路管路，安装时不需要额外改动设备原有气路走线。

　　实际投产使用时，这类组件不需要做额外的表面处理，底座采用发黑处理就能满足车间内的防锈需求，滚花旋钮做了网纹滚花加工，操作人员戴劳保手套也能轻松转动调节，不需要借助额外扳手工具，能缩短换产时的调节时间。在批量加工相同厚度板材时，只需要初次调整好三个旋钮的高度，后续上下料时定位面的高度就能保持一致，不需要反复校准，能有效提升批量加工的生产效率，很多小型激光加工站点的设备改造中，这类结构简单、调节可靠的定位组件比复杂的自动定位机构实用性更强，维护成本也更低。
