汽车车门拼接作业工业机器人工作站

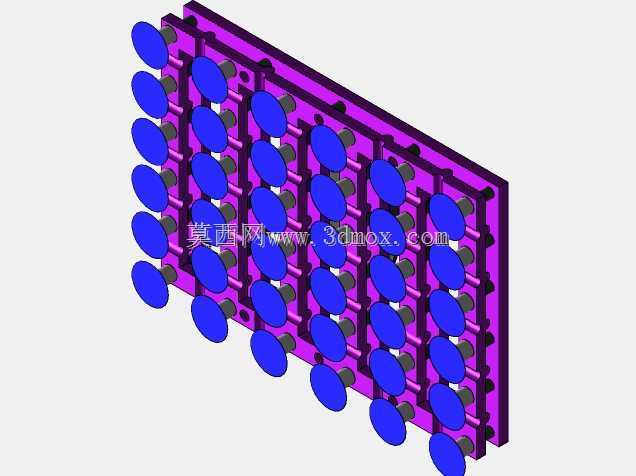

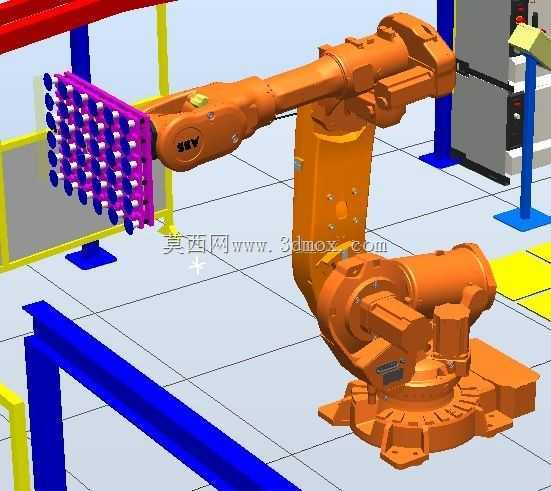

　　这套三维模型还原的是汽车焊装车间内用于车门拼接工序的六轴工业机器人作业单元，在整车制造的焊装环节，车门分总成的拼接精度直接影响整车装配的间隙面差，传统人工拼接不仅对位效率低，长期重复作业下的操作偏差也容易导致批次性的装配误差，采用机器人作业的方案能把重复定位精度控制在毫米级以内，适配多车型混线生产的柔性作业需求。从模型结构来看，机器人本体采用成熟的六轴串联关节构型，底座通过膨胀螺栓固定在车间混凝土地面的安装工位上，安装时需要预留足够的回转安全边界，底座周边1.2米范围内不能布置固定工装或者走线桥架，避免大臂回转时发生干涉；末端搭载的是真空吸盘式末端执行器，紫色的吸盘架上阵列布置了多组真空吸嘴，这种设计是为了适配车门钣金的曲面造型，

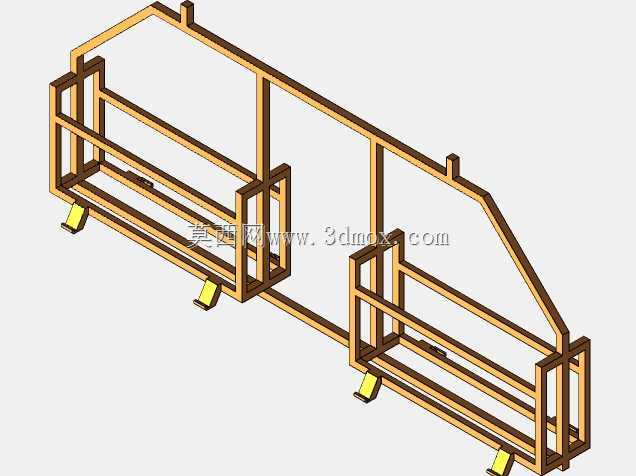

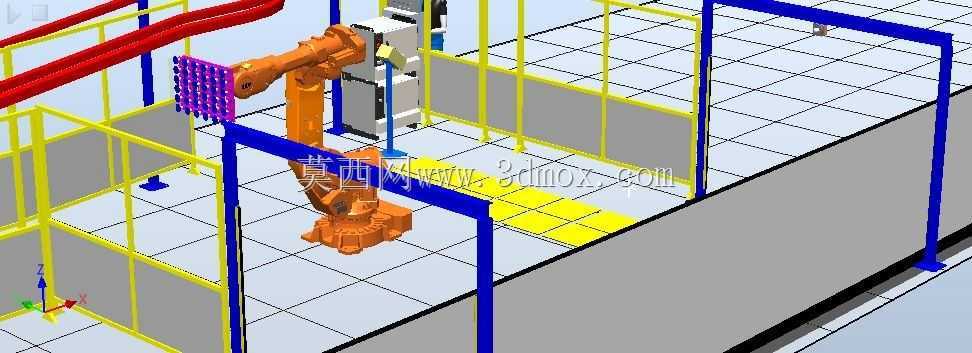

　　每个吸嘴的位置都对应车门钣金的刚性支撑区域，避免吸附时造成薄板件的变形，吸嘴的吸附力可以根据不同材质的车门件调整真空度，兼顾钢质车门和铝合金车门的抓取需求。在实际产线布局中，机器人的作业半径覆盖车门上料位、拼接工装位以及中转缓存位三个工位，作业时先从线边的上料架抓取待拼接的车门分总成，通过关节轴的联动调整车门的空间姿态，将其精准对位到拼接工装的定位销上，配合工装的夹紧机构完成定位后，再配合焊接或者铆接设备完成拼接作业，整个作业循环的节拍可以控制在45秒以内，比人工作业效率提升40%以上。设计这套工作站的时候，首先要核算机器人的负载参数，末端执行器加上车门工件的总重量不能超过机器人额定负载的80%，预留足够的动态负载余量，

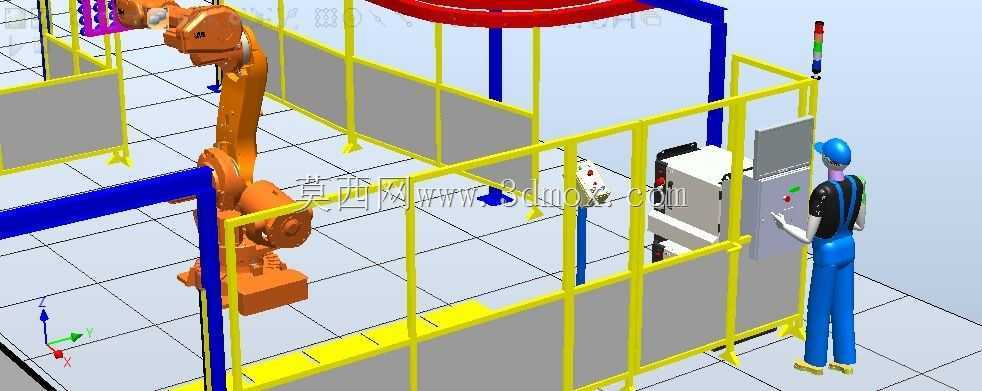

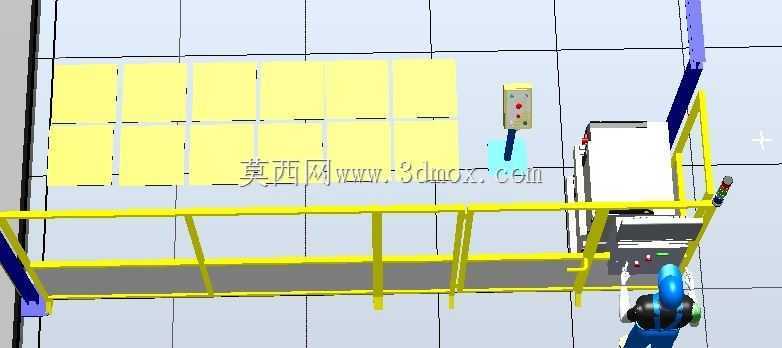

　　避免高速运动时出现关节过载报警；其次要做全行程的干涉仿真，模拟机器人在各个姿态下大臂、小臂与周边工装、安全护栏的距离，最小安全间隙要控制在150mm以上，防止现场调试时发生碰撞；末端执行器的吸盘架采用模块化设计，不同车型的车门只需要更换对应的吸盘安装板，不需要整体更换末端工装，大幅缩短车型切换的调试时间。模型里还还原了周边的安全护栏、工位电控柜以及工件定位工装的细节，安全护栏采用黄黑配色的工业铝型材框架，高度1.8米，在机器人作业的上下料位置预留安全光栅的安装位，一旦有人员进入作业区域，机器人会立即触发安全停止；工位旁的电控柜预留了PLC、伺服驱动器以及真空发生器的安装空间，走线槽的布置沿着机器人底座的侧边延伸，

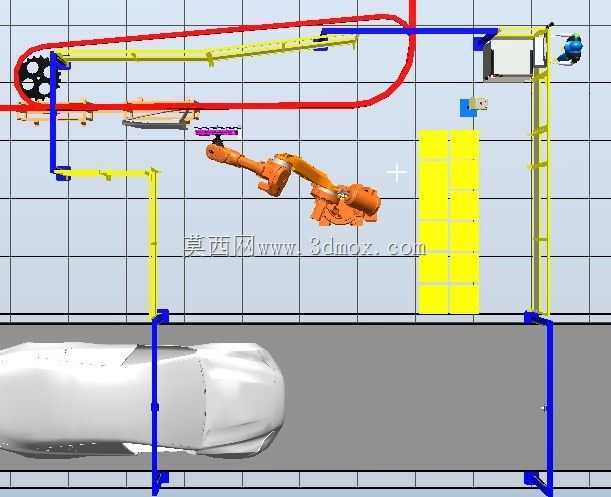

　　避免线缆在机器人运动时被拉扯磨损。从安装边界来看，整个工作站的占地尺寸大概在4.5米×3.8米左右，除了机器人本体的安装空间，还要预留0.8米宽的设备维护通道，方便后期对机器人关节进行润滑保养、对末端吸盘进行更换维护；地面的水平度要求控制在2mm/米以内，避免机器人长期运行时因为底座倾斜导致关节轴承的异常磨损。这套方案的核心优势在于柔性化程度高，不需要对现有产线做大规模改造，只需要调整机器人的作业程序和末端吸盘的布局，就能适配不同型号车门的拼接作业，相比传统的专用拼接工装，设备的复用率提升60%以上，也能减少后期新车型导入时的设备投入成本。在实际调试过程中，需要先对机器人的TCP（工具中心点）进行精准标定，把TCP设置在末端吸盘架的中心基准点上，再通过三点法或者六点法完成工件坐标系的标定，确保车门抓取和对位的精度；真空回路要配置压力传感器，实时监测每个吸盘的真空度，一旦出现吸附压力不足的情况，设备会立即报警停止作业，避免工件掉落造成安全事故或者零件报废。
