车载CB收发信机结构设计方案

项目分类:通讯工具类 发布时间:2021-12-19 ID:457785
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案
  • 车载CB收发信机结构设计方案

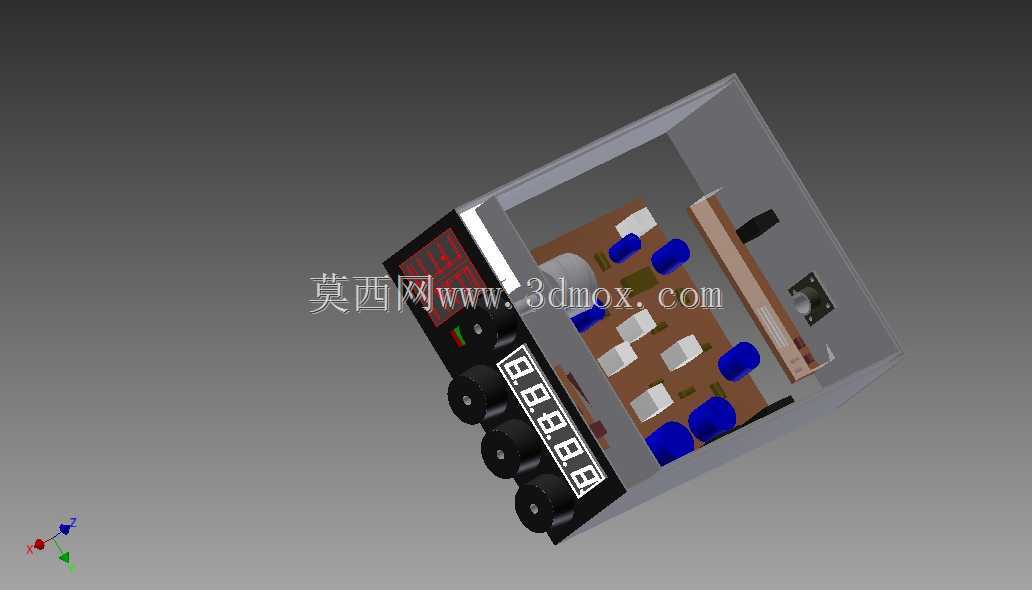

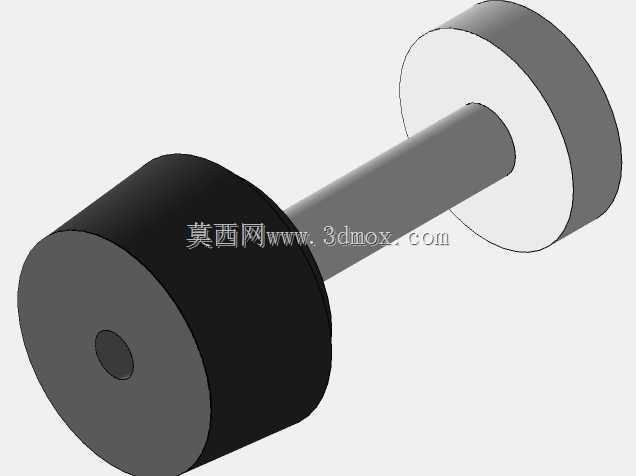

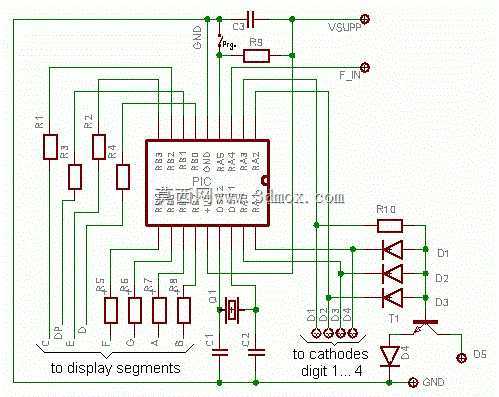

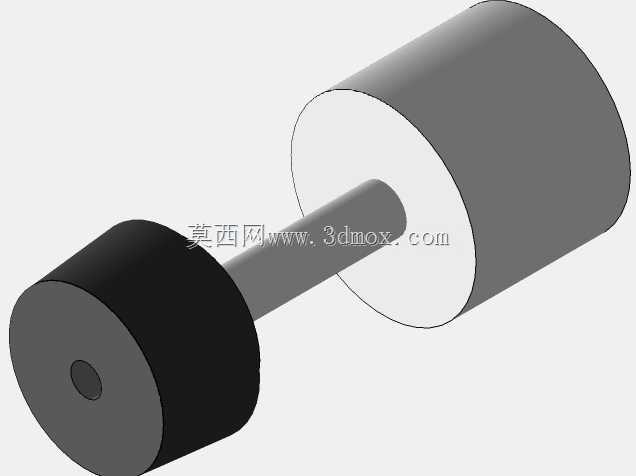

  这款车载CB收发信设备的结构设计,完全围绕车载使用场景的实际需求展开,日常行车过程中,驾乘人员可通过该设备完成同频段内的双向语音通讯,在户外越野、车队编队行驶、无公网信号覆盖的区域,能够实现稳定的短距离通讯交互,弥补手机等公网通讯设备的信号覆盖短板。从结构布局来看,设备采用标准车载嵌入式安装的壳体尺寸,面板区域预留了三个同轴调节旋钮的安装位,分别对应频率调节、音量控制、静噪阈值调节的功能,旋钮的排布间距符合车载操作的盲操作触感要求,避免行车过程中调节参数出现误触。面板上部集成的LED数码显示模块,采用高亮红色数码管,能够在强光、夜间等不同行车光照环境下清晰显示当前工作频率,显示窗口做了内凹遮光处理,减少阳光直射下的反光问题,

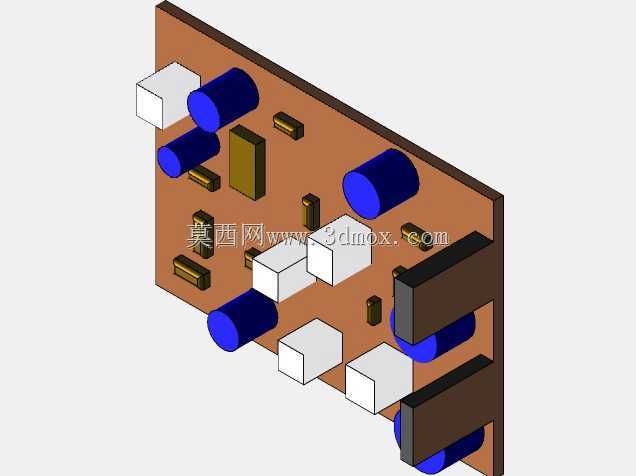

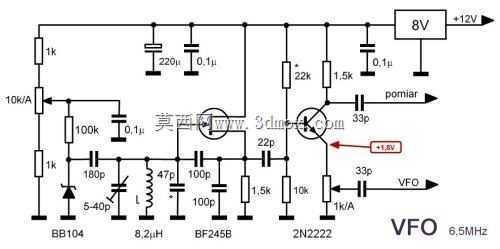

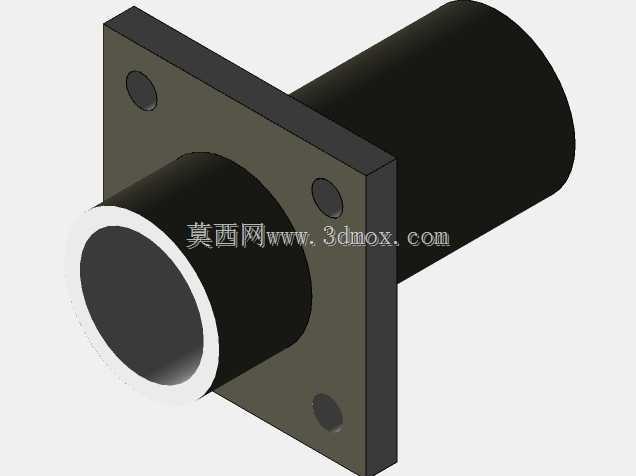

  提升读数的辨识度。设备内部的功能模块布局做了分层处理,最靠近面板的是显示驱动与按键控制板,中间层放置信号处理主板,板载模拟信号表、模拟SVR表的驱动电路,能够实时反馈接收信号强度、发射功率驻波比等核心参数,方便使用者随时掌握设备工作状态;VFO手动偏置电路模块单独做了屏蔽隔离处理,避免高频信号对显示模块造成干扰,引发数码管跳数、显示异常的问题。设备后部预留了天线接口、电源接口、外接扬声器接口的安装位置,接口排布避开了车载安装位的走线盲区,方便后期接线与维护。内部的谐振线圈采用手工绕制的结构设计,建模过程中按照实际绕制的线径、匝数、骨架尺寸还原线圈的安装位置,线圈周边预留了足够的调整空间,方便后期调试过程中微调线圈电感量,

  匹配不同频段的谐振要求。壳体的散热结构做了针对性设计,功率发射管的安装位置紧贴壳体侧部的散热筋,通过金属壳体直接传导散热,避免长时间大功率发射导致内部元器件过热,影响设备工作稳定性。设备的安装边界完全适配常规车载电台的安装位尺寸,壳体两侧预留了固定支架的安装螺孔,能够直接匹配通用型车载电台安装支架,不需要额外做安装位的改装,降低装车的适配成本。内部走线的走线路径做了结构化规划,高频信号线、电源线、显示控制线分开排布,避免不同线路之间的信号串扰,走线槽的位置预留了扎带固定位,方便生产装配过程中固定线束,避免车辆行驶过程中的震动导致线束松脱、接触不良。面板上的功能标识采用凹刻填漆的工艺结构,建模时还原了标识的字体大小与排布位置,

  长期使用不会因为手指摩擦出现标识磨损脱落的问题。设备的整体结构做了抗震优化,所有电路板与壳体之间都设置了橡胶减震垫,抵消车辆行驶过程中产生的持续震动,避免电路板上的元器件出现虚焊、松动的问题,提升设备在车载颠簸环境下的使用寿命。
