砖坯底座摆放用科托巴堆垛设备结构设计

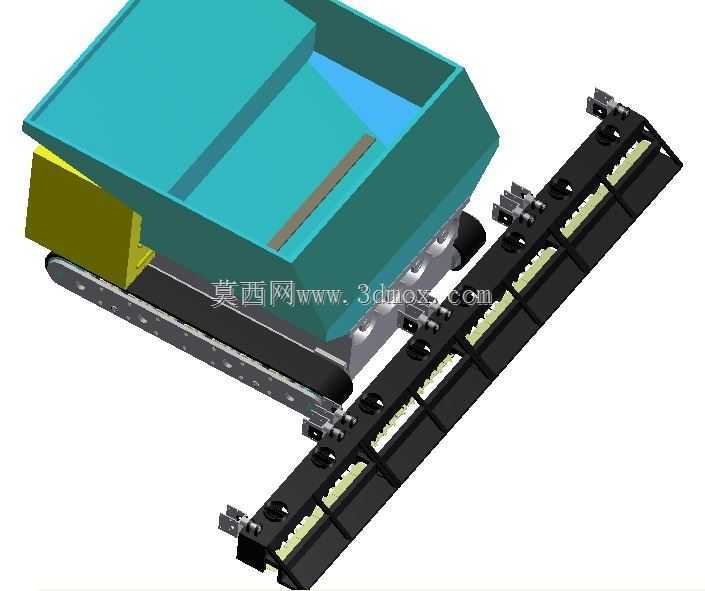

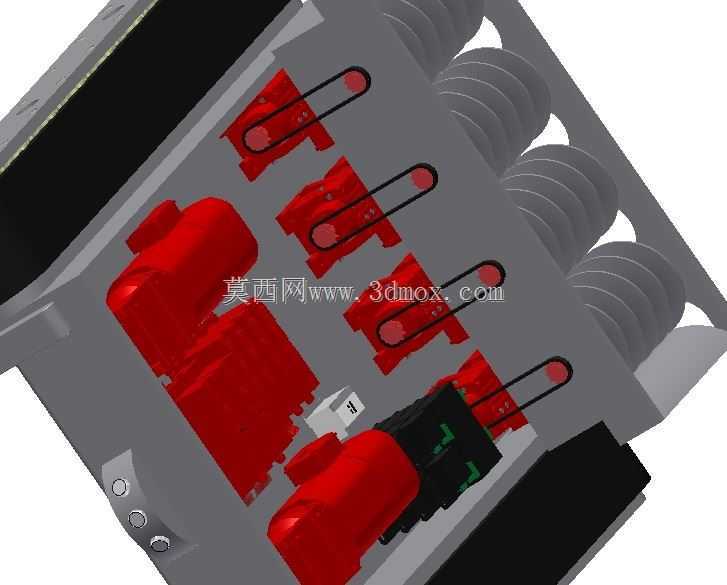

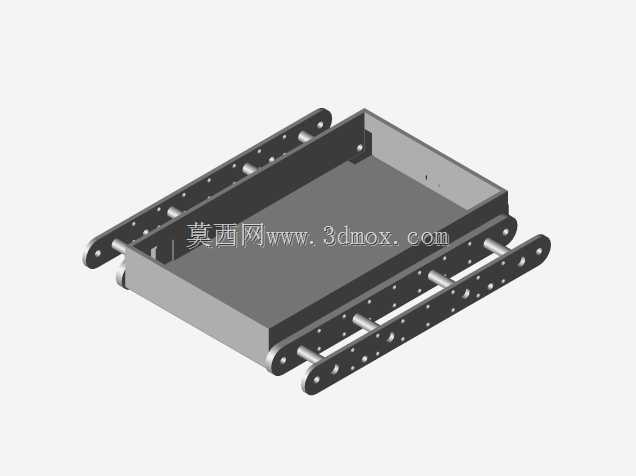

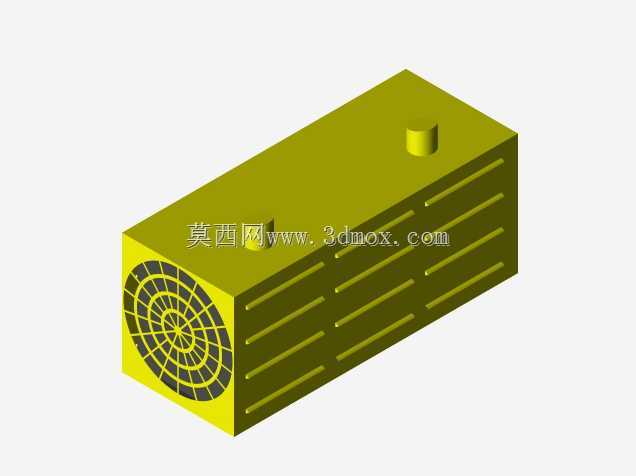

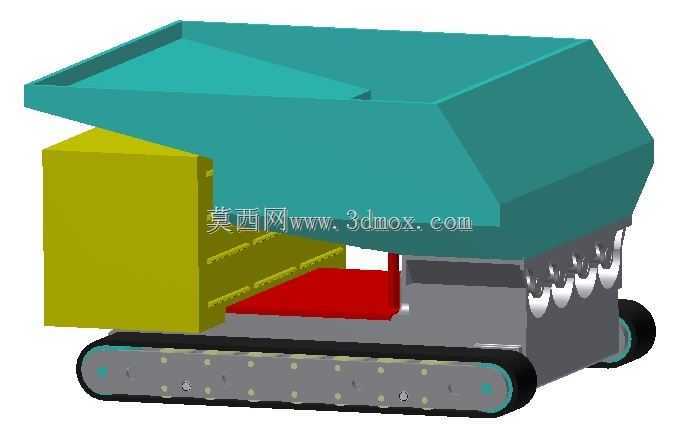

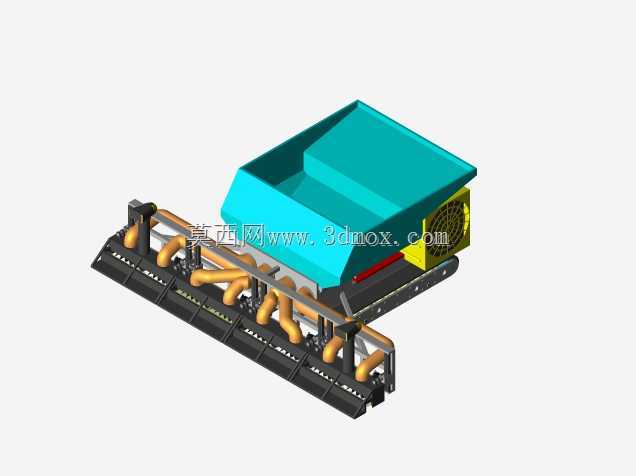

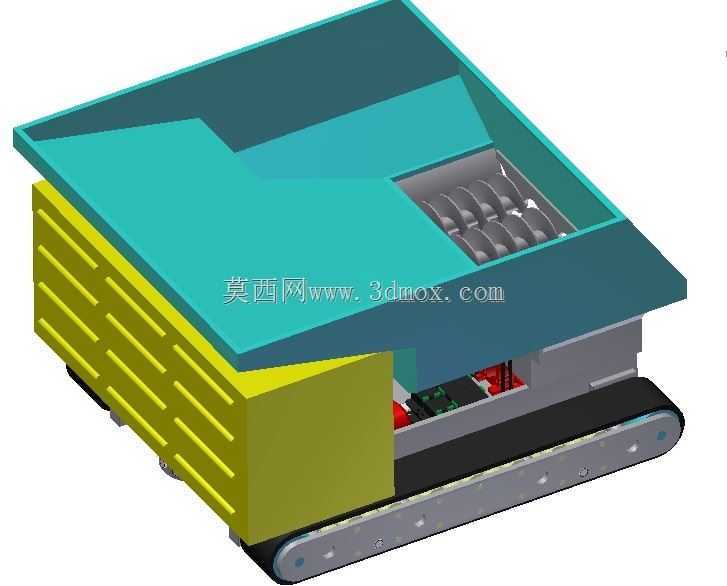

　　在墙材、烧结砖生产的制砖车间产线末端，刚完成压制成型、初步养护的砖坯需要整齐码放到窑车底座上送入隧道窑焙烧，传统人工码放不仅劳动强度大，码放精度参差不齐还容易导致砖坯磕碰缺角，甚至在窑内焙烧时因码放间隙不均出现受热不一致的残次品，这款科托巴堆垛设备正是针对这一产线痛点开发的专用作业装备。从结构布局来看，设备整体采用履带式行走底盘作为承载基础，底盘上方靠前位置设置大容积倾斜式受料斗，料斗内壁做了倾斜导料角度设计，能够承接上游分料机构输送来的待码放砖坯，依靠砖坯自重沿导料面滑入下方的分料通道，避免料斗内出现物料架桥、卡滞的问题；料斗侧方集成了设备的动力与控制单元安装舱，舱体布局预留了足够的散热间隙与检修操作空间，

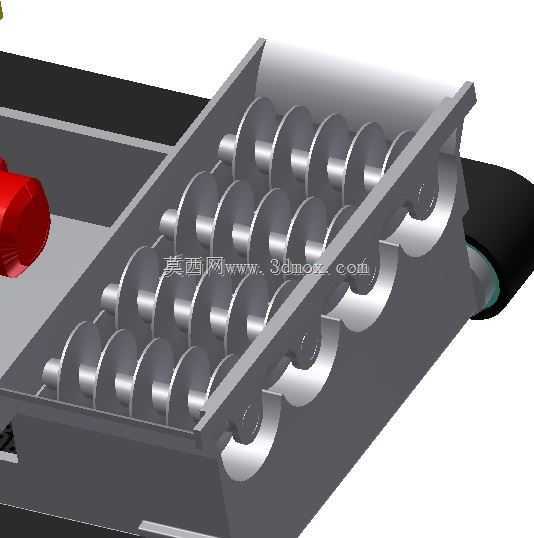

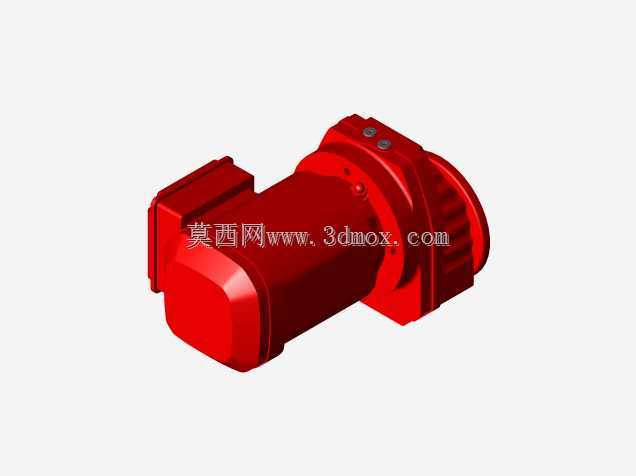

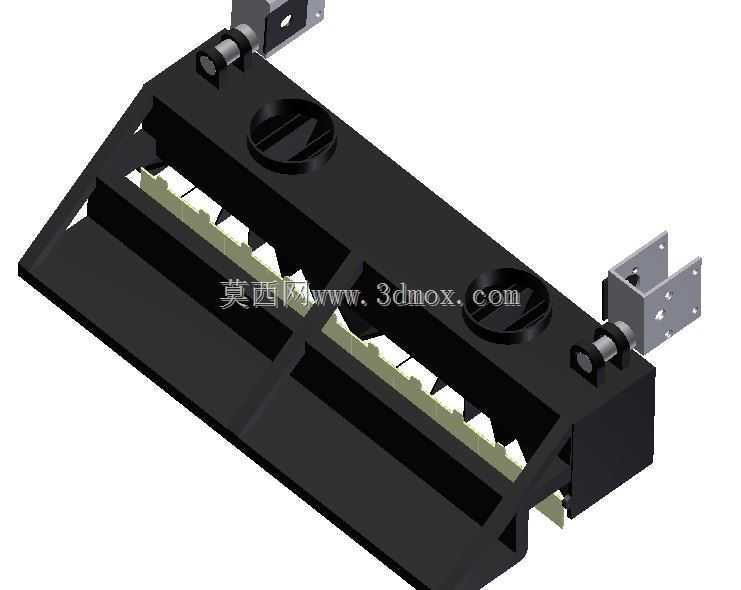

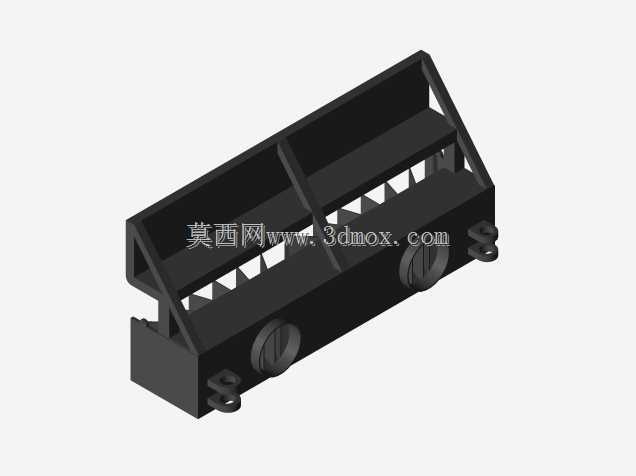

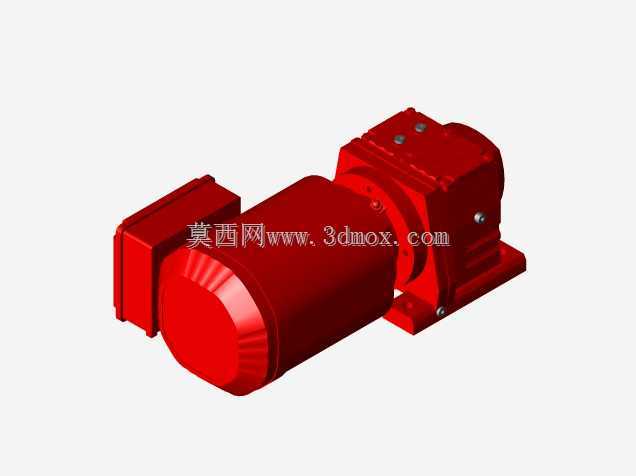

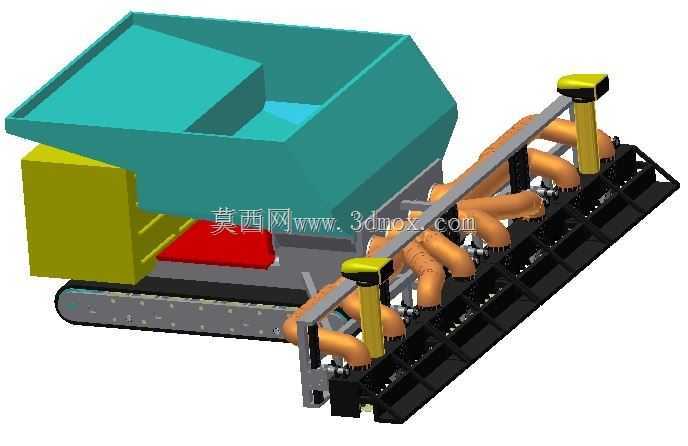

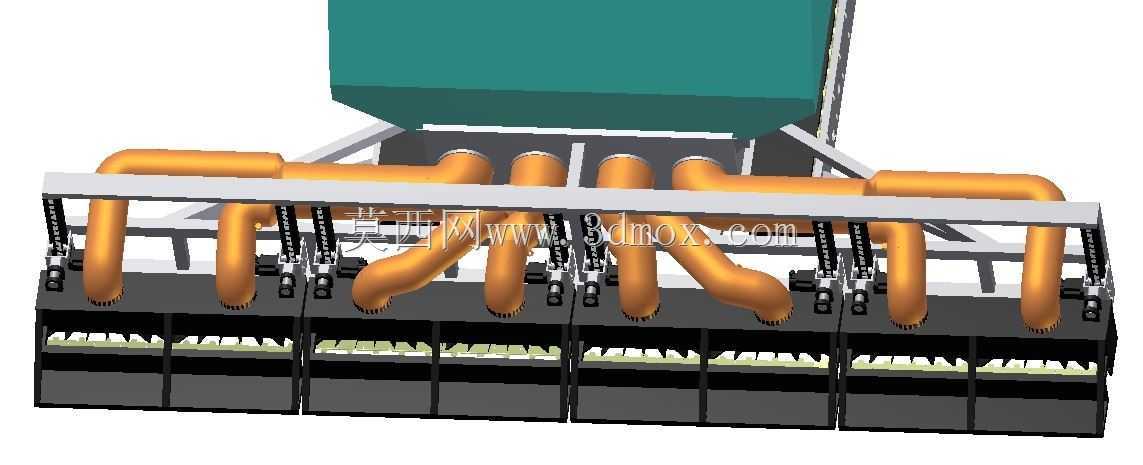

　　日常维护时无需拆解主体结构即可完成核心动力部件的拆装调试。设备的核心作业单元位于机身侧方的悬臂架上，多组柔性导向弯管沿悬臂长度方向等距排布，每根弯管末端对应一个砖坯落料定位口，定位口旁设置了带黄色防护端盖的光电检测元件，能够实时识别下方窑车底座的定位标记，自动调整悬臂的横向位置与落料时机，确保每一块砖坯都能精准落到预设的摆放点位，相邻砖坯的间隙误差控制在工艺允许范围内，保证后续焙烧时热风能够在砖垛间隙内均匀流通。悬臂下方配套的链式输送机构负责将从料斗分料通道送出的砖坯平稳输送到各导向弯管入口，输送链板表面做了防滑耐磨处理，避免砖坯在输送过程中出现滑移、错位；设备的行走底盘采用低速大扭矩驱动设计，能够沿窑车旁的预设轨道匀速行进，

　　行进速度与砖坯落料节奏做了联动匹配，不会出现行进过快导致砖坯漏摆、或是行进过慢导致砖坯堆叠的问题。从安装边界来看，设备整体宽度控制在常规制砖车间窑车通道的通行宽度范围内，机身最高点不超过车间常规管线架设的最低高度，不需要对现有车间的土建结构做大规模改造即可完成布设；受料斗的进料口高度与上游压砖机出料输送带的落料高度做了适配设计，能够直接对接现有产线的出料端，不需要额外增设中转提升机构。设计过程中针对砖坯易破损的特性，所有与砖坯接触的结构面都做了圆角钝化处理，导向弯管采用了低摩擦系数的内壁材质，减少砖坯滑落过程中的摩擦磕碰；设备的各作业单元采用模块化设计思路，分料模块、输送模块、定位检测模块、行走模块都可以单独拆装更换，

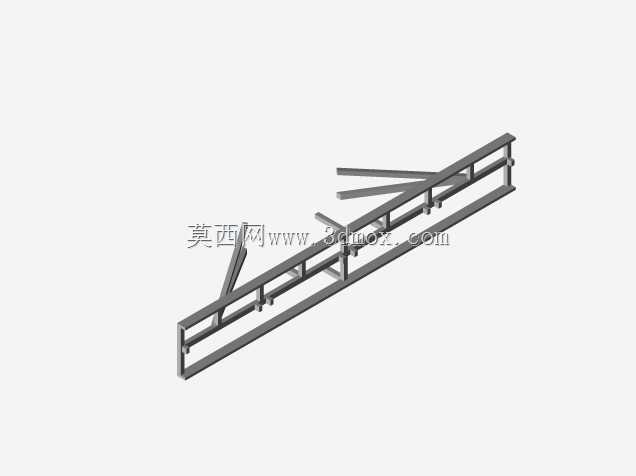

　　针对不同规格的砖型码放需求，只需要更换对应尺寸的分料通道与导向弯管即可快速切换作业模式，不需要对设备主体结构做大规模改动。在实际作业场景中，这款设备可以替代4-6名码垛工人完成连续化的砖坯底座摆放作业，码放节奏稳定可控，不会因为人工疲劳出现作业效率下降或者码放质量波动的问题；设备的检测单元还能够实时识别窑车底座上的异物凸起，遇到异常情况时自动暂停作业并触发提示，避免硬接触导致的设备部件损坏或者砖坯报废。从结构受力角度来看，悬臂架采用了桁架式加强结构，在保证整体结构刚度的前提下尽可能降低自重，减少行走底盘的负载；所有管路与线缆都沿机架内侧的走线槽布设，避免作业过程中落料剐蹭导致的管线破损，提升设备长时间连续运行的可靠性。
