道路全自动捡砖作业履带设备结构

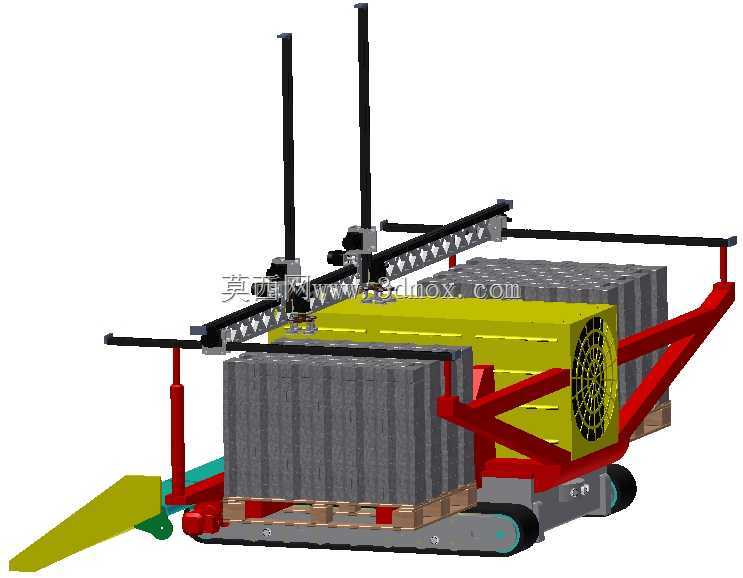

　　这款设备的应用场景锚定在市政道路改扩建、旧路面砖块回收、施工场地零散砖石归集的作业环节，区别于传统人工捡拾砖块的低效模式，整机采用履带式行走底盘作为承载基础，能够适配碎石、未硬化土路、破损沥青路面等复杂非平整作业面，避免轮式结构在施工场地易打滑、通过性不足的问题。从功能实现逻辑来看，设备核心作业目标是完成路面零散砖块的自动拾取与归集，整套执行机构依托跨置在底盘上方的桁架式横移导轨实现作业范围覆盖，两根垂直布置的立柱承担导轨的支撑与高度调节功能，可根据作业面的砖块堆积高度调整末端执行机构的作业高度，适配不同厚度砖块、不同堆积状态的拾取需求。动力配置上，整机行走与作业执行的动力源做了分区设计，机架的横移、纵移动作由步进电机驱动，

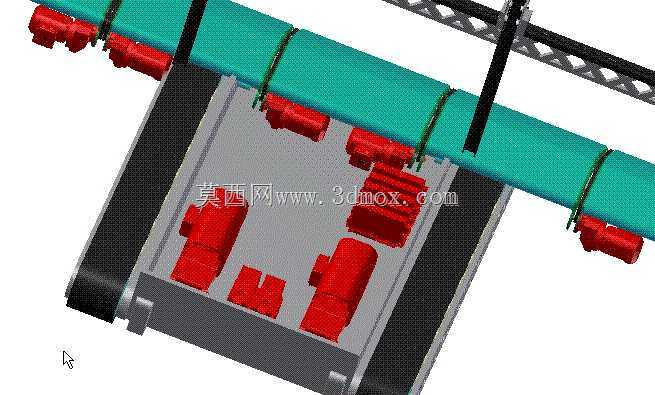

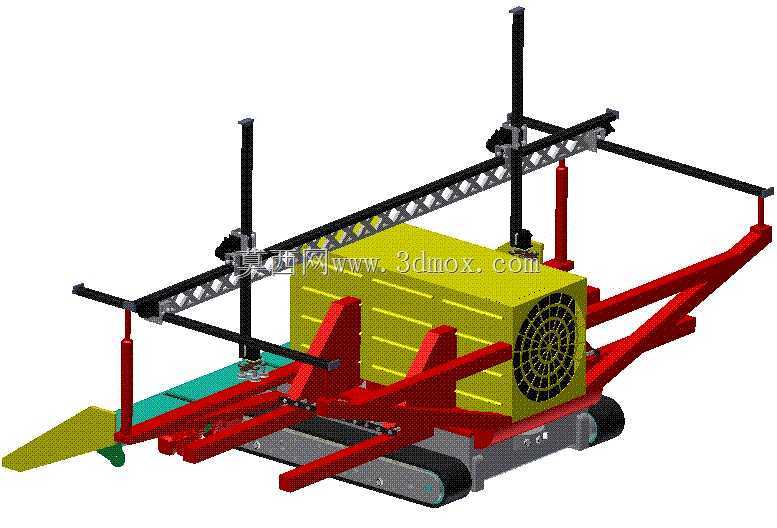

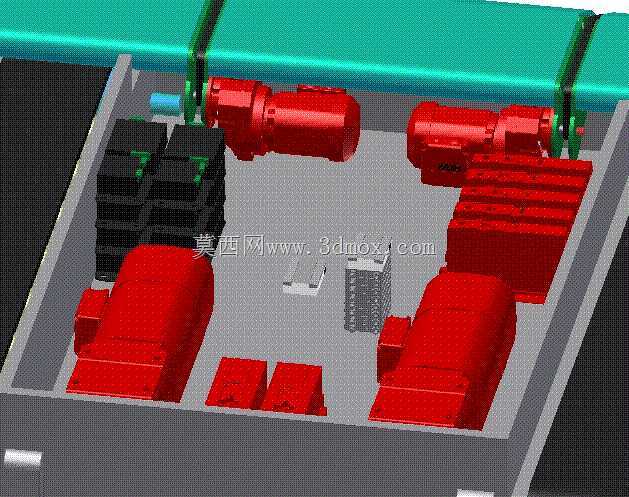

　　能够精准控制执行机构的移动位移，保证拾取动作的定位精度，避免作业过程中出现漏捡、误碰路面凸起的问题；主动力单元采用三相电机布置在底盘中部的黄色箱体结构内，为液压系统或拾取执行机构提供足够的动力输出，箱体侧面设置的格栅式散热结构能够保证设备长时间连续作业时的动力单元温度稳定，避免高温过载问题。设计思路上融合了不同区域的工程装备设计经验，底盘的红色焊接机架采用型钢拼焊结构，在保证结构强度的前提下尽可能降低整机自重，减少行走过程对已完工路面的压损；前端的楔形导料结构能够将路面零散砖块归集到拾取作业范围内，无需额外人工预整理，降低作业前的准备工作量。从安装边界与尺寸适配角度来看，整机的横向桁架长度覆盖了常规单车道的作业宽度，

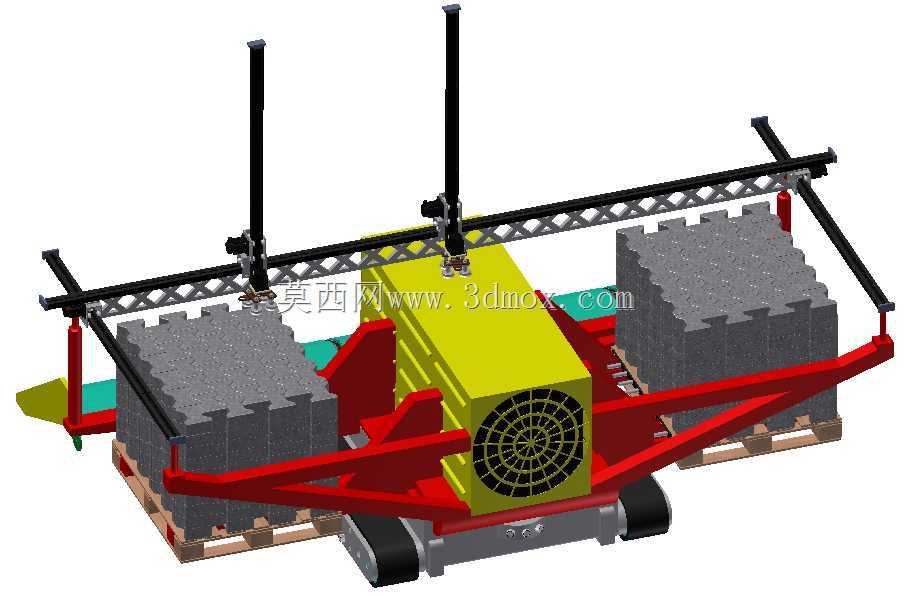

　　单次行走即可完成整幅车道的砖块捡拾作业，无需反复往返走位；垂直立柱的高度预留了足够的调节余量，可适配最高300mm的砖块堆积高度，履带底盘的接地长度经过优化，接地比压控制在较低水平，能够在尚未完全硬化的路基上正常行走不会出现陷车问题。设备的执行机构沿桁架做横向移动时，导轨采用桁架式镂空结构，相比实心导轨大幅降低了移动负载，同时保证了长跨距下的结构刚度，不会因为跨距过大出现导轨下挠影响定位精度的问题；底盘两侧的红色支撑臂将上部桁架结构抬升到足够高度，避免作业过程中桁架与路面堆积的砖石、施工杂物发生碰撞。整机的管线布置沿机架内侧走线，所有线缆都隐藏在结构件的空腔内，避免作业过程中砖石剐蹭造成管线破损，提升设备在恶劣施工环境下的可靠性。

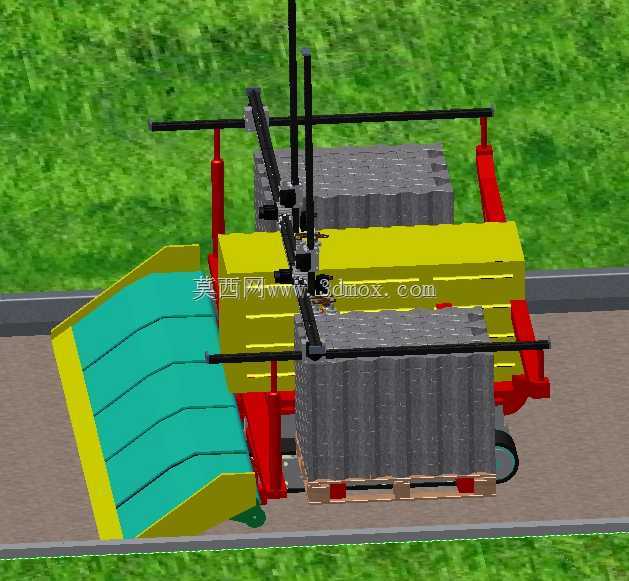

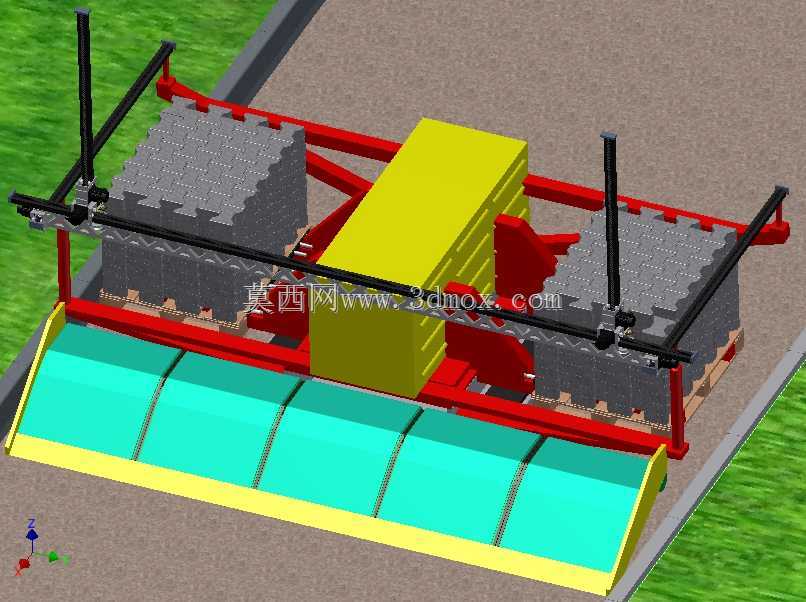

　　在实际作业流程中，设备沿道路走向匀速行走，前端导板先将散落砖块归拢到作业带内，横移机构带动拾取末端沿导轨往复移动，将归拢后的砖块拾取并归集到设备中部的存储区域，整个过程无需人工介入操作，相比人工作业效率提升数倍，同时能够避免施工场地零散砖块扎破作业车辆轮胎、绊倒施工人员的安全隐患。结构设计阶段针对施工场地的常见磕碰问题做了专项优化，所有外露结构件的棱边都做了倒角处理，机架的焊接位置都设置了加强筋板，承受交变载荷的连接位置采用螺栓加定位销的双重固定方式，避免长时间作业出现连接松动；动力单元的箱体采用密封式设计，能够阻挡施工场地的扬尘进入动力舱内部，减少设备的日常维护工作量。
