基于Arduino Uno的嵌入式PID控制板

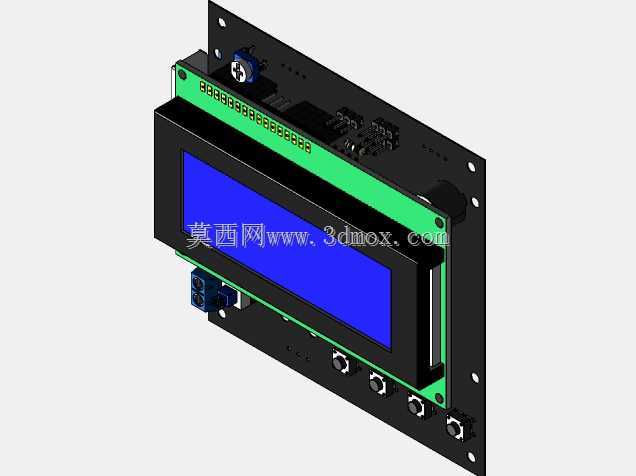

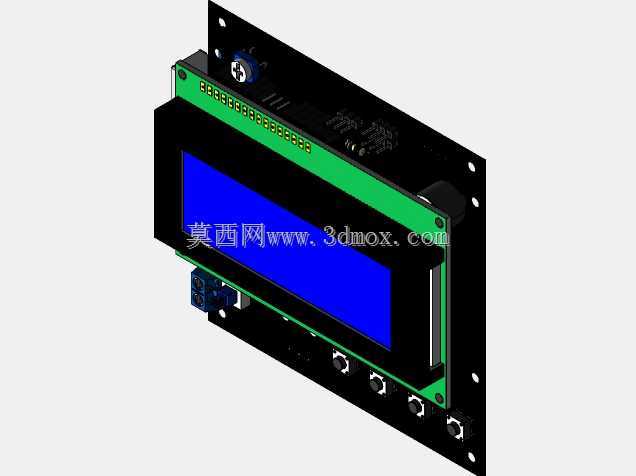

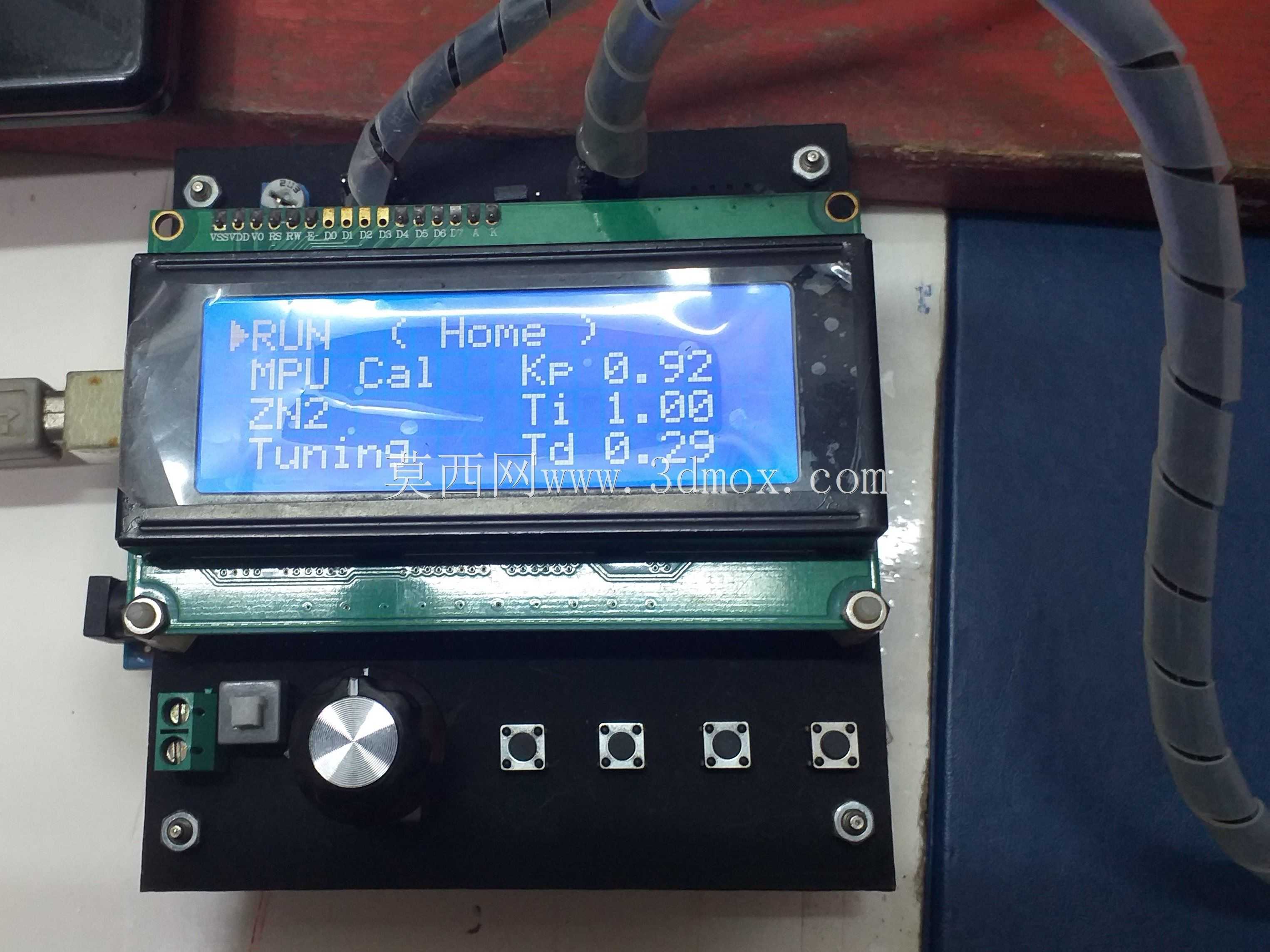

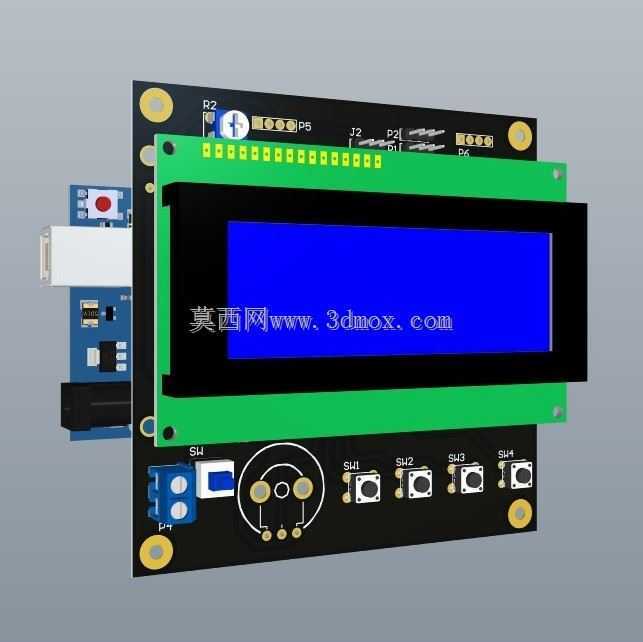

　　这款嵌入式PID控制板以Arduino Uno为核心主控，在工业现场的小型温控回路、小型电机转速闭环、教学实验台参数调节场景中都能适配，不少做小型自动化改造的工程师会用这类控制板完成单回路的闭环控制，不需要额外搭载大型PLC，就能实现基础的比例积分微分调节，适配小功率执行器的控制需求。从结构设计来看，整块控制板采用双层叠板布局，上层搭载1602字符型液晶显示屏，屏幕通过绿色PCB固定支架与下层主控板连接，支架上预留的固定孔位可以直接配合M2铜柱完成层间固定，屏幕与主控板之间采用排针排母连接，既保证信号传输稳定，也方便后期拆卸更换屏幕。下层主控板的布局充分考虑了现场接线与操作的便利性，板载的四个轻触按键沿板边一字排开，

　　分别对应参数设置、数值加、数值减、确认功能，操作人员不需要外接输入设备就能直接完成PID参数整定、设定值调整的操作；按键旁预留的接线端子区域，分别对应电源输入、传感器信号输入、执行器输出接口，端子采用插拔式接线座，现场接线时不需要焊接，直接压接导线后插入即可，能大幅缩短现场安装的接线时间。板载的电位器模块靠近电源输入侧布置，既可以用来调整液晶屏幕的显示对比度，也预留了模拟量输入的扩展通道，能直接接入0-5V的模拟量传感器信号。安装边界方面，整块控制板的四个角都预留了直径3.2mm的安装孔，孔位间距匹配通用的嵌入式安装盒尺寸，可以直接固定在标准的工控塑料外壳内，安装孔与板上最高器件的距离留足了2mm的安全间隙，

　　避免安装时螺丝触碰器件引脚造成短路。设计过程中充分考虑了嵌入式安装的空间限制，整板叠装后的总厚度控制在25mm以内，屏幕突出板面的高度不超过15mm，嵌入设备面板时只需要在面板上开出对应屏幕尺寸的矩形开孔，就能将屏幕部分露出面板，主控部分藏于设备内部，不会额外占用设备外部的安装空间。从功能实现来看，板载的主控电路已经完成了PID运算的硬件适配，传感器采集到的温度、转速、压力等过程量信号经过板载的信号调理电路后直接送入主控芯片，芯片内部运行的PID算法会根据设定值与实际反馈值的偏差计算输出量，直接驱动外接的执行器完成调节动作，不需要额外添加信号转换模块。在教学实验场景中，这类控制板可以直接作为PID算法教学的实物载体，

　　学生可以通过板载按键调整比例系数、积分时间、微分时间三个核心参数，直接从液晶屏幕上观察参数变化对控制效果的影响，比纯软件仿真的教学效果更直观。在小型工业设备的改造场景中，这类控制板可以直接替换老旧的指针式调节仪表，不需要改动原有设备的安装孔位，只需要将原有仪表的接线对应接到控制板的端子上，就能完成升级，改造成本远低于更换整套控制系统。板上的器件布局都遵循了强弱电分离的原则，电源输入回路与信号输入回路之间留足了爬电距离，避免电源串扰影响传感器信号的采集精度，所有贴片器件都布置在PCB的同一侧，直插件布置在另一侧，既方便波峰焊批量生产，也方便后期维修时更换故障器件。屏幕的固定支架采用与主控板同厚度的FR4板材制作，强度足够支撑屏幕，不会因为现场振动导致屏幕移位，支架上预留的屏幕定位槽刚好卡住1602屏幕的侧边，装配时不需要额外打胶固定，靠定位槽与排针的夹持力就能完全固定屏幕，能承受工业现场常见的振动工况。
