磁保持锁存继电器三维结构设计

项目分类:继电器 发布时间:2021-12-19 ID:457886
  • 磁保持锁存继电器三维结构设计
  • 磁保持锁存继电器三维结构设计

  这款锁存磁保持继电器的三维结构,完全围绕低压控制回路的实际工况搭建,日常在智能电表、智能家居控制模块、工业自动化IO控制板、楼宇照明集中控制系统里都能见到它的身影,核心作用是用极小的脉冲驱动信号完成触点状态切换,之后不需要持续给线圈供电就能保持当前的通断状态,相比普通电磁继电器能大幅降低长期工作的线圈功耗,特别适合电池供电的低功耗控制场景。

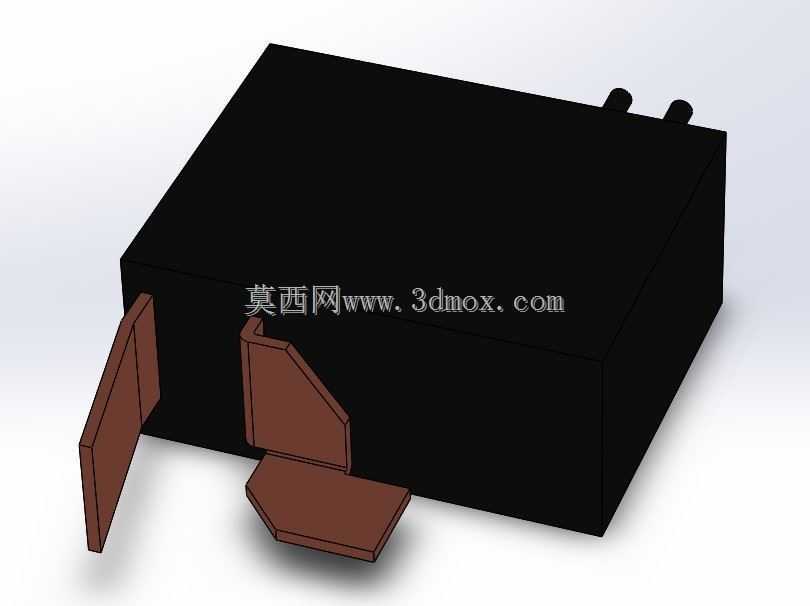

  从结构设计逻辑来看,整个外壳采用阻燃黑色工程塑料注塑成型,壳体壁厚均匀控制在1.2mm,既满足UL94-V0级阻燃要求,也能给内部的磁路组件、触点组件、引脚结构提供足够的防护强度,避免装配、运输过程中内部结构受外力偏移。壳体侧面预留的引脚伸出位做了防错位凸台,和PCB板焊接时能快速定位,不会出现插反、插偏的问题,引脚采用铜镀锡材质,直径0.8mm,伸出壳体长度2.5mm,刚好满足波峰焊的吃锡深度要求,焊接后引脚抗拉力能达到15N以上,符合低压电器的焊接可靠性标准。

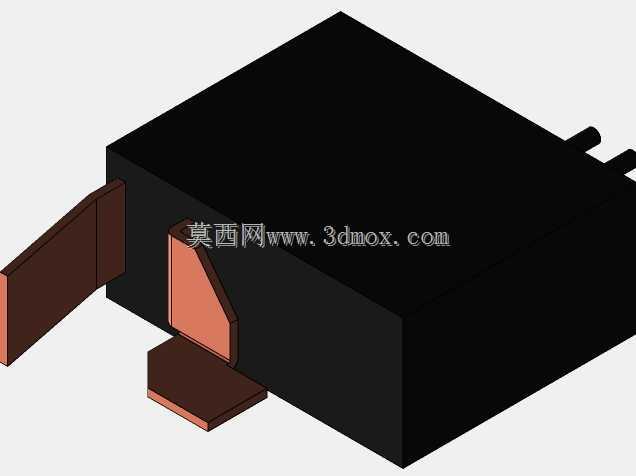

  外露的棕色绝缘挡板是这款继电器的触点防护结构,设计时特意做了15度的开合导向斜角,挡板和壳体之间预留0.1mm的装配间隙,既不会因为热胀冷缩出现卡滞,也能在触点分断时阻挡电弧飞溅,避免电弧对外壳其他部位造成烧蚀,同时挡板的转轴位置做了加强筋结构,反复开合10000次以上也不会出现转轴断裂、挡板脱落的问题。内部磁路采用对称式双稳态结构,永磁体的安装位做了定位卡槽,装配时不需要额外打胶就能固定磁钢位置,避免长期受震动后磁钢偏移导致的触点保持力不足、触点压降超差问题。

  触点组件的行程设计在0.4mm,触点超程0.15mm,既保证触点闭合时有足够的接触压力,接触电阻控制在50mΩ以内,也能在触点分断时快速拉断电弧,满足10A 250VAC的额定负载分断要求。安装边界上,整个继电器的本体长宽高尺寸控制在29mm×15mm×19mm,属于标准的小型继电器安装尺寸,能直接兼容市面上同规格继电器的PCB封装焊盘,不需要重新调整电路板的布局,替换成本极低。壳体底部做了两个0.5mm高的定位凸点,和PCB板上对应的定位孔配合后,焊接时不会出现本体偏移,过波峰焊时也不会因为助焊剂浮力导致本体浮高。

  建模过程中所有配合面都按照实际注塑公差、冲压公差做了间隙预留,塑料件之间的卡扣配合预留0.15mm的过盈量,装配时不需要螺丝就能完成上下壳的扣合,装配效率比螺丝固定结构提升40%以上。线圈骨架的绕线槽位做了圆角过渡,避免绕线时漆包线被棱角刮破绝缘层导致线圈匝间短路,骨架的引脚插装位做了防呆设计,线圈引脚和负载引脚的直径做了差异化处理,装配时不会出现引脚插错的问题。顶部的两个凸起结构是线圈的励磁引脚位,和内部线圈的引出线直接焊接,引脚和壳体之间做了密封台阶,能阻挡波峰焊时助焊剂蒸汽进入壳体内部,避免触点被助焊剂污染导致接触不良。

  在实际选型应用中,这款结构的继电器因为磁保持的特性,特别适合需要长期保持通断状态、不允许线圈持续发热的场景,比如智能电表的拉合闸控制,平时不需要给线圈供电,只在开合闸的瞬间给一个100ms的脉冲信号就能完成状态切换,整表的待机功耗能控制在0.5W以下,满足国网智能电表的功耗要求。在智能家居的灯光控制回路里,用这款继电器控制回路通断,即使模块长期处于通电状态,线圈也不会持续发热,不会出现模块外壳温度过高的问题,提升了长期工作的可靠性。建模时特意还原了所有的装配细节,包括内部磁钢的极性安装方向、触点的铆接结构、挡板的开合行程,不管是做结构干涉检查、装配工艺模拟,还是做PCB板的布局适配,都能直接参考这个三维结构的尺寸参数,不需要再反复测绘实物调整尺寸。
