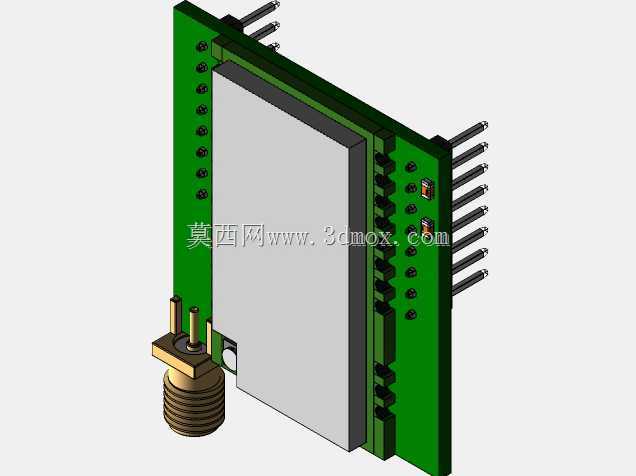

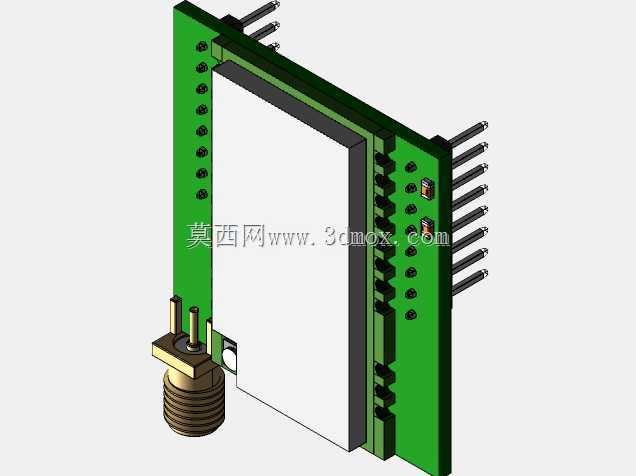

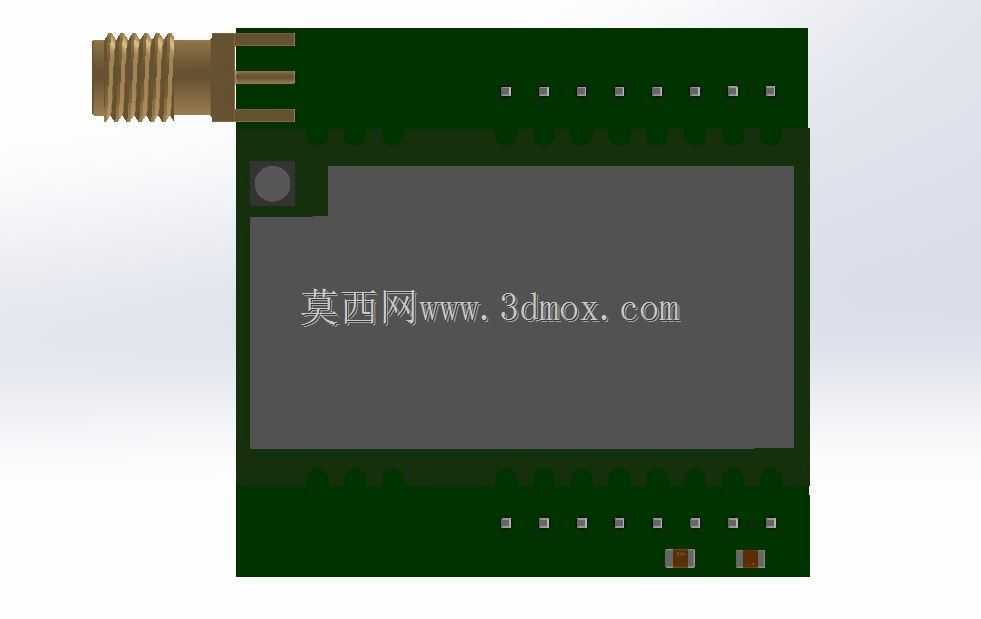

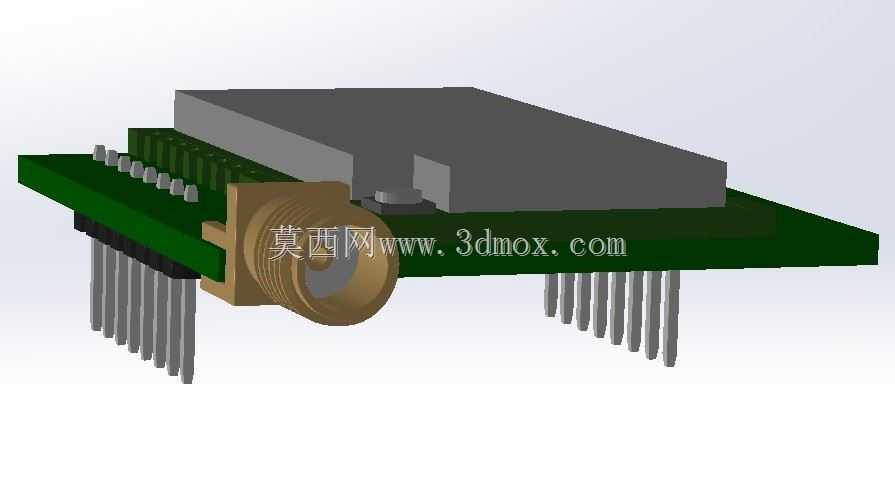

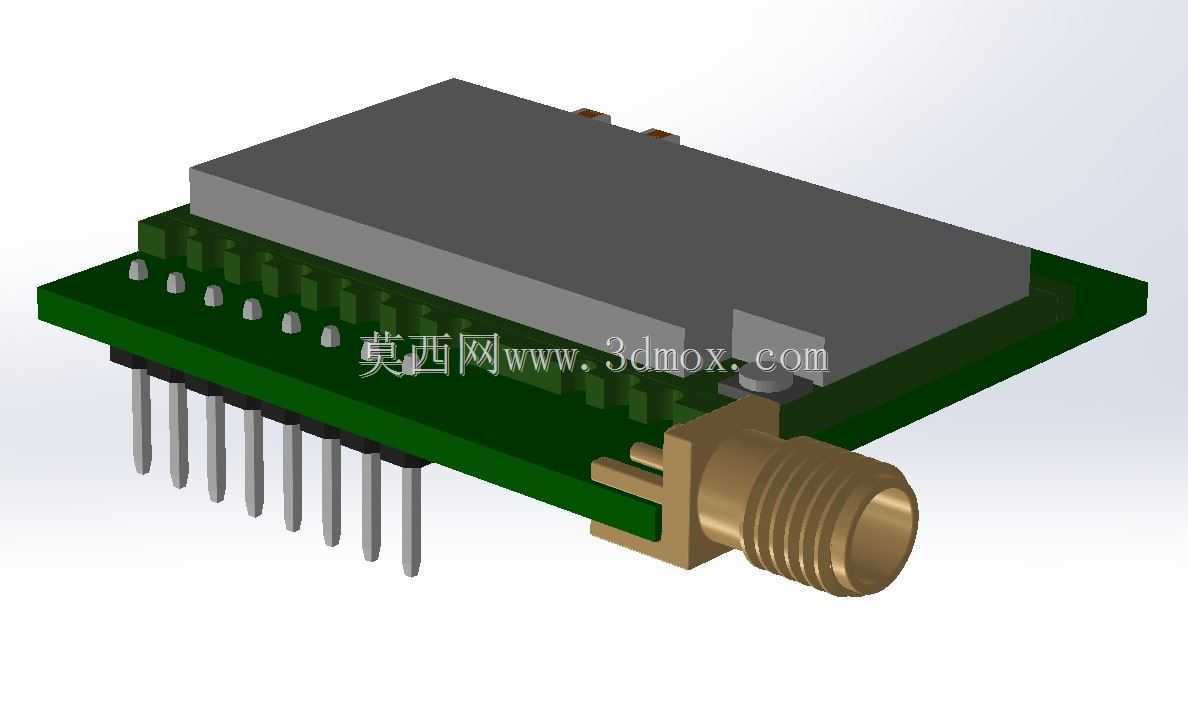

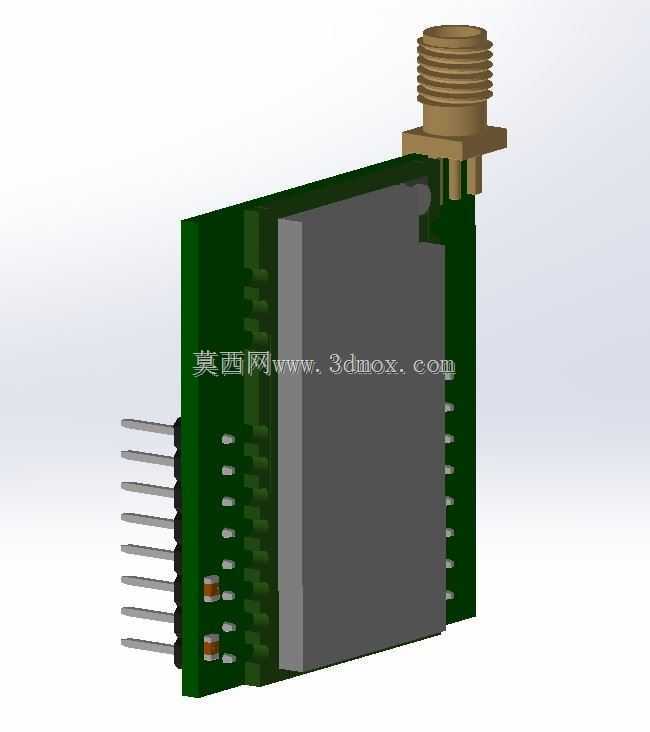

LoRa E22-90030S分接式SMA通讯模块结构设计

　　在工业无线传感网络、智能抄表系统、户外环境监测站点这类需要远距离低功耗数据传输的场景中，射频通讯模块的结构适配性往往决定了整套设备的部署效率与长期运行可靠性，这款分接式SMA接口的LoRa通讯模块，正是针对板载集成与外接天线灵活切换的需求完成的结构设计。从实际选型适配的角度看，这类模块常被嵌入到工控采集终端、智慧农业墒情监测节点、厂区资产定位标签内部，既要满足PCB直插焊接的装配公差要求，也要保证SMA天线接头的连接强度，避免户外部署时受震动、温变影响出现射频接触不良的问题。设计过程中首先明确了安装边界的约束：模块整体采用双层板布局，板体边缘预留的2.54mm间距排针引脚完全兼容通用面包板与标准工控接插件，

　　排针伸出板底的长度控制在常规波峰焊的最优吃锡区间，既保证焊接牢靠度，也不会出现引脚过长触碰底层布线造成短路的隐患。板端的SMA接头采用偏置布局，没有占用板卡边缘的引脚排布空间，接头的金属外壳与板上接地覆铜通过多组过孔直接连通，从结构层面保证射频屏蔽效能，减少板载数字电路对无线信号的干扰，接头的螺纹段伸出板边的尺寸经过反复校核，既可以直接拧接棒状天线，也预留了足够空间连接同轴延长线将天线引至设备外壳外部，适配金属机柜内信号屏蔽的部署场景。模块上方的屏蔽罩采用扣合式结构设计，罩体边缘的卡扣与板上预留的焊盘精准对位，装配时不需要额外的紧固件，回流焊过程中可以直接完成固定，屏蔽罩的高度经过严格控制，不会遮挡SMA接头的拧接操作空间，

　　同时罩体表面做了平整化处理，在多模块叠装测试或者紧凑壳体内装配时，不会和周边结构件产生干涉。从功能实现的结构匹配来看，板上的射频匹配电路区域做了局部覆铜隔离，对应的屏蔽罩内部也预留了分隔筋位，避免功率放大电路与前端接收电路产生自激，模块的整体厚度控制在常规嵌入式壳体的内部空间余量范围内，不需要为模块单独设计凸起的避让结构，降低整套终端设备的外壳开模成本。实际装配验证阶段，排针的位置度公差控制在0.1mm以内，兼容手工焊接与自动化贴片工艺的定位要求，SMA接头的同轴度误差控制在射频连接的允许范围内，保证天线连接后的驻波比符合设计指标，不会因为结构装配偏差造成信号发射损耗过大。针对户外使用的场景，

　　板卡边缘与SMA接头的衔接处做了应力释放的结构过渡，当外接天线受到侧向拉扯力时，力量会通过接头的金属法兰分散到整个板体的固定区域，不会出现接头焊盘被扯掉的问题，排针根部也做了加宽焊盘设计，在模块反复插拔调试的过程中，不会出现焊盘脱落的情况。在结构细节处理上，模块四角做了小圆角过渡，避免装配时划伤操作人员或者划破设备内部的绝缘导线，板体上预留的定位孔位置和通用测试治具的定位柱完全匹配，方便生产阶段的功能测试与烧录操作，屏蔽罩与板体之间的缝隙控制在电磁屏蔽的有效区间内，既可以抑制自身辐射对外围电路的干扰，也能阻挡外界电磁噪声影响接收灵敏度。这类模块的结构设计不需要追求复杂的外形，核心是在紧凑的尺寸边界内，平衡电气性能、装配工艺、现场使用的多重需求，每一处尺寸的设定都对应实际部署中的具体痛点：比如SMA接头的位置选择，是为了避免天线安装后遮挡周边接口；排针的长度设定，是兼顾焊接强度与壳体内部的走线空间；屏蔽罩的高度控制，是适配不同厚度的终端壳体，减少结构设计的重复工作量。对于做终端设备集成的结构工程师而言，这类标准化的模块结构可以直接嵌入到现有设计中，不需要额外做复杂的适配结构，大幅缩短整机的研发周期，同时经过实际工况验证的安装结构，也能减少后期批量生产中的装配不良率，降低现场运维的故障概率。
