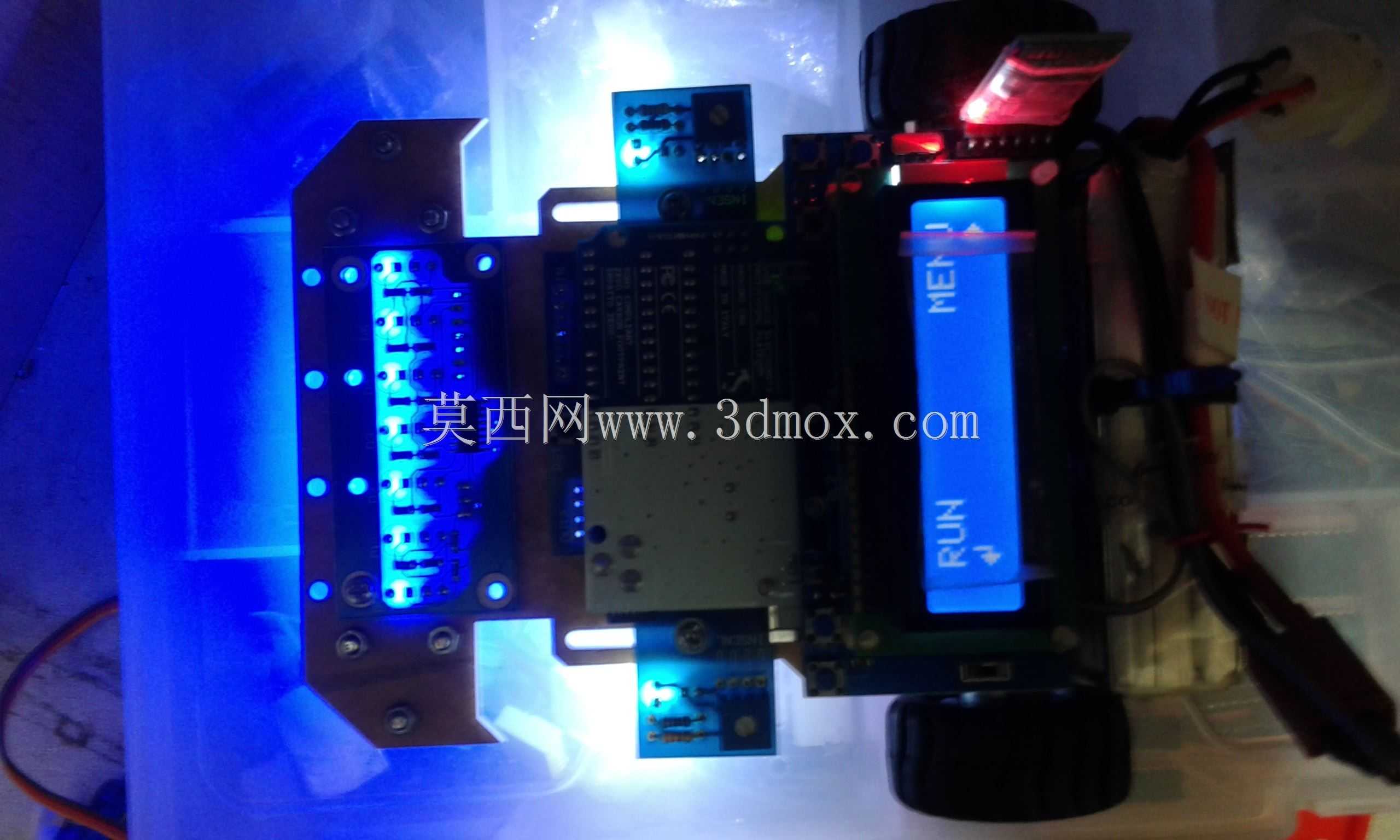

基于ArduinoUno的循迹移动小车结构设计

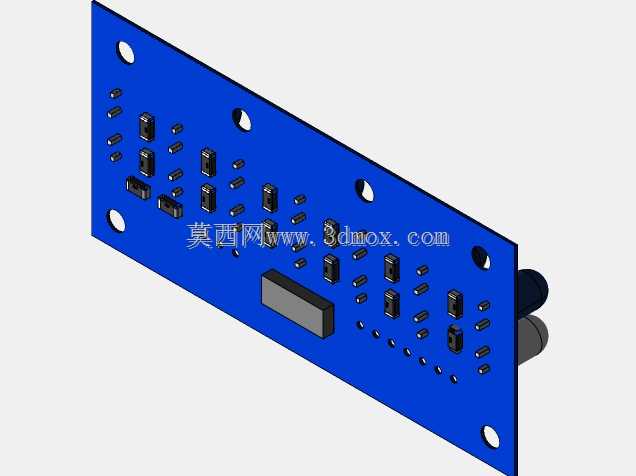

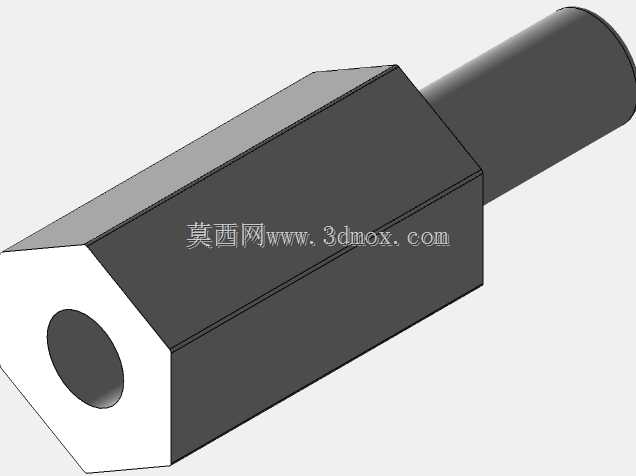

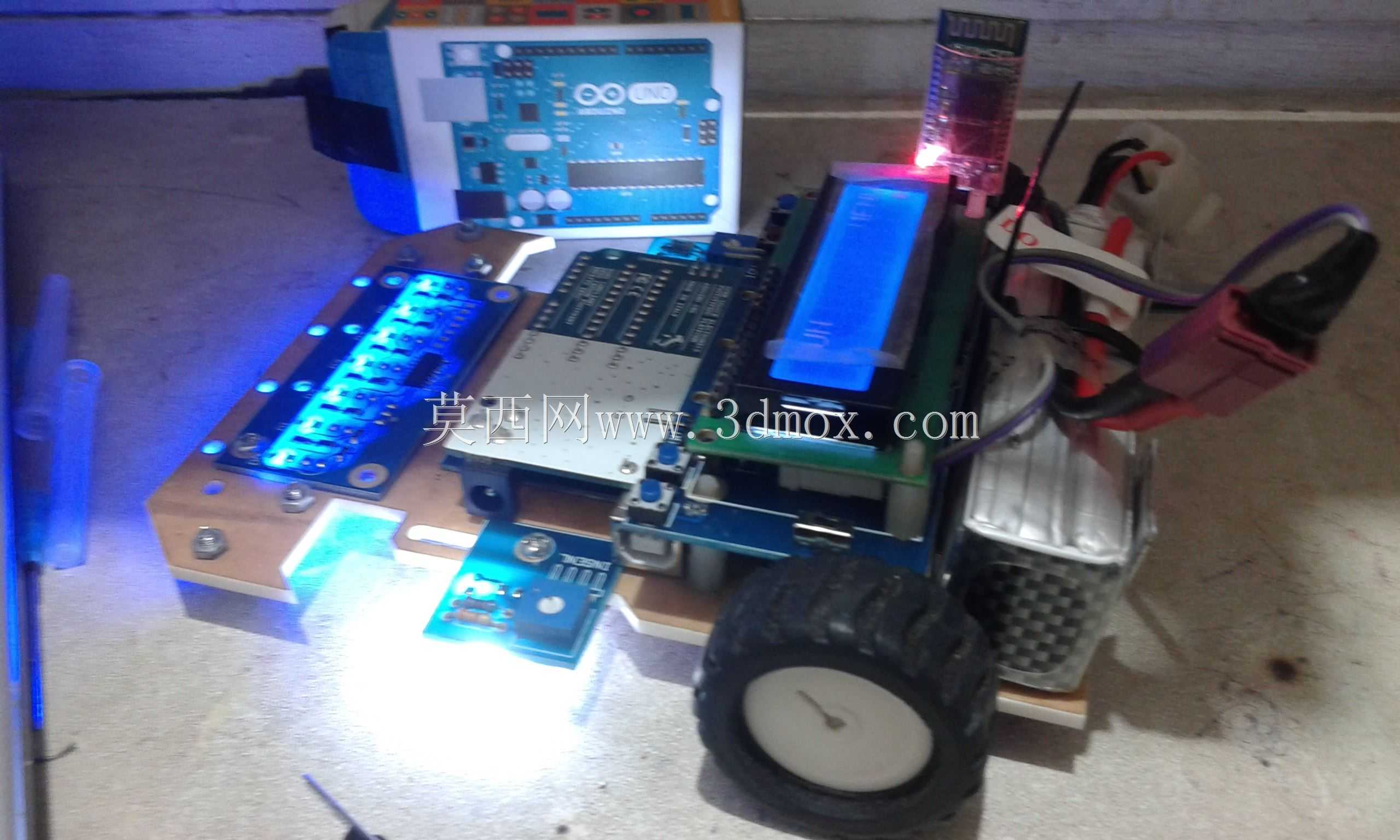

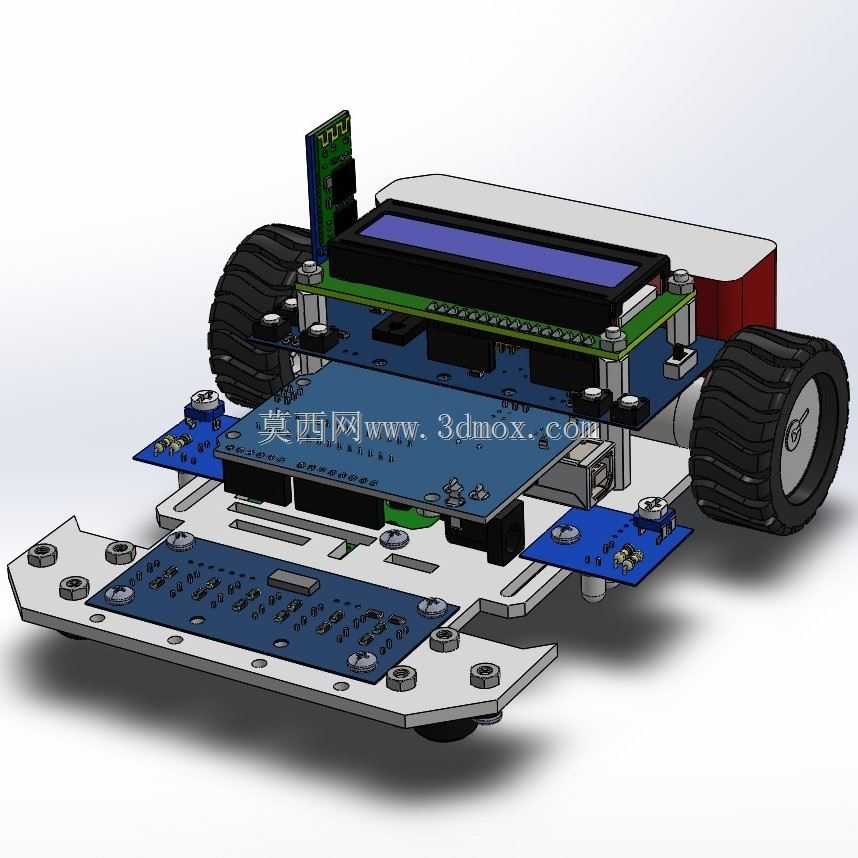

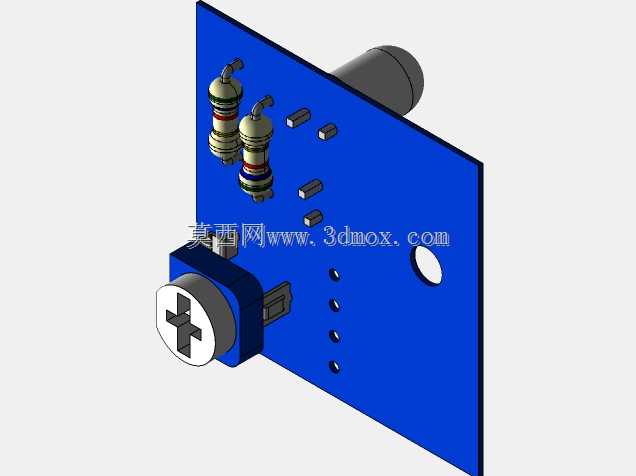

　　这款轮式移动载具的结构设计，核心围绕地面路径识别与自主行走需求展开，在教学实训、小型物料定点转运、室内巡检类场景中具备很高的适配性。从硬件布局逻辑来看，整机采用双层板叠装架构，下层为主承载基板，负责固定行走轮组、驱动模块、前端传感阵列以及供电单元，上层通过铜柱螺接固定控制核心板与人机交互模块，层间预留足够的走线空间，避免信号线路与动力线路交叉干扰，这种分层设计也方便后期对不同功能模块进行单独拆装调试，不需要拆解整机结构就能完成单模块的替换或参数校准。前端的传感阵列排布经过针对性优化，7个直线传感器等距安装在载具最前端的下探板上，安装高度距离地面保持8-12mm的合理区间，既避免地面凸起剐蹭传感器探头，

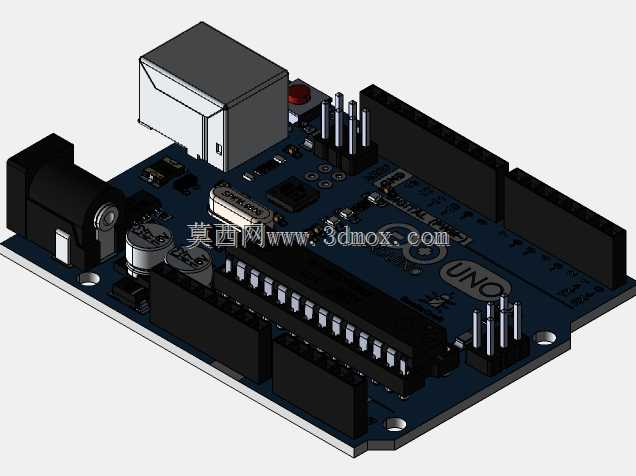

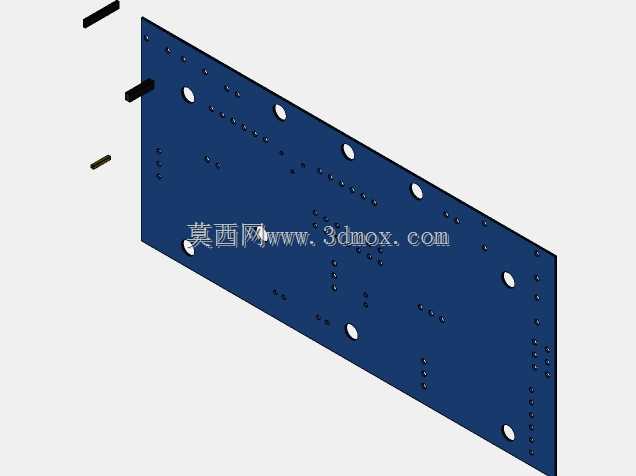

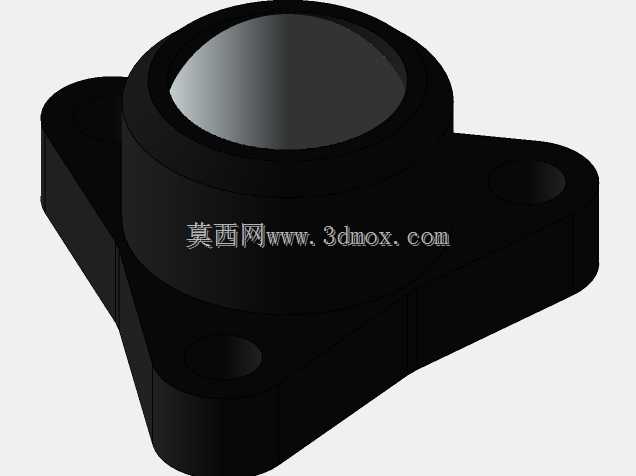

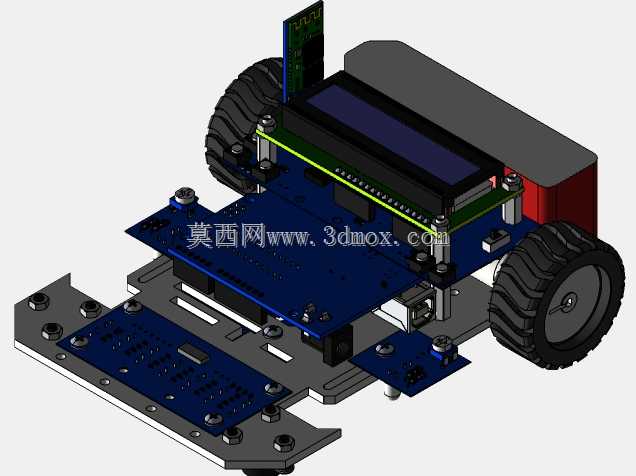

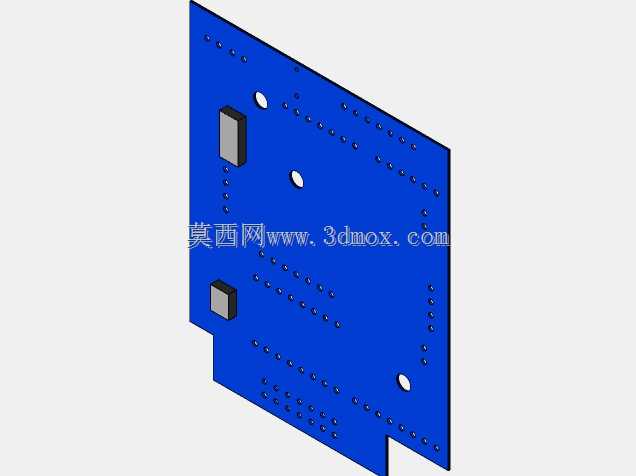

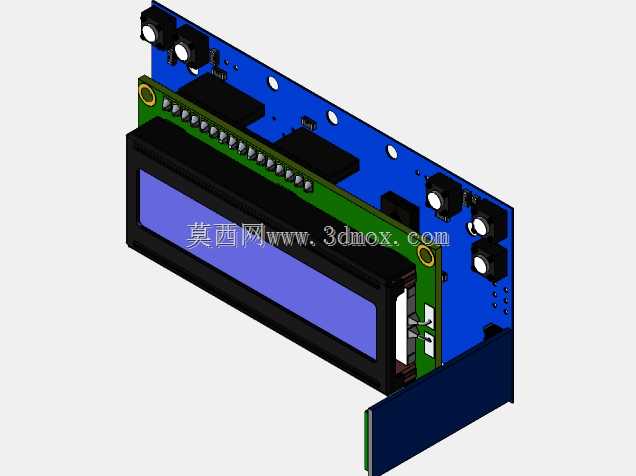

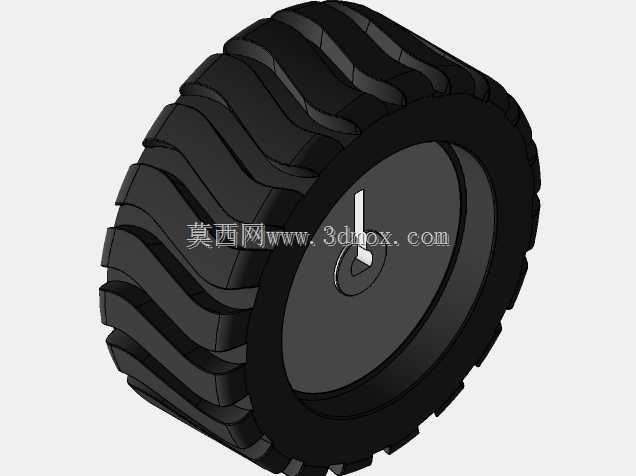

　　也能保证红外检测信号的反射强度足够稳定，不会因为距离过远出现信号衰减漏检，或是距离过近被地面浮尘遮挡检测窗口。控制核心采用ArduinoUno板卡，安装在上层板的居中位置，所有传感信号、驱动控制信号、通信模块的接线都通过板载排针直接引出，减少额外转接板带来的接触不良风险，板卡上方预留了1602字符屏的安装位，屏幕倾斜15度角固定，方便调试人员站在载具侧方就能直接读取实时的传感器数值、PID参数以及运行状态，不需要外接显示设备就能完成现场参数整定。行走部分采用双轮差速驱动方案，左右两个橡胶纹理驱动轮对称布置在机身中部，配合前端底部的万向从动轮形成三点支撑结构，保证机身在平整地面行走时的稳定性，驱动轮配套298H电机驱动模块，

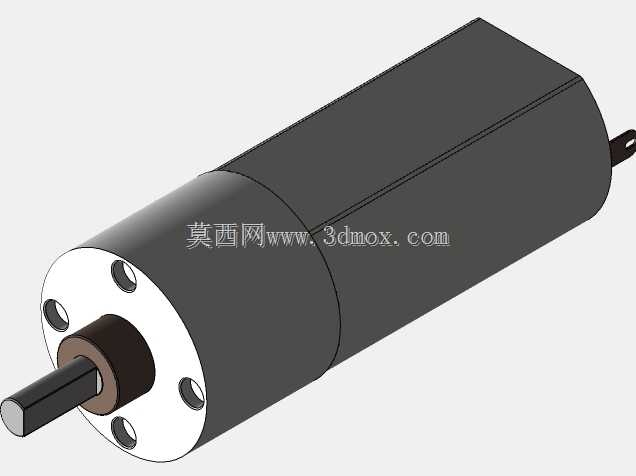

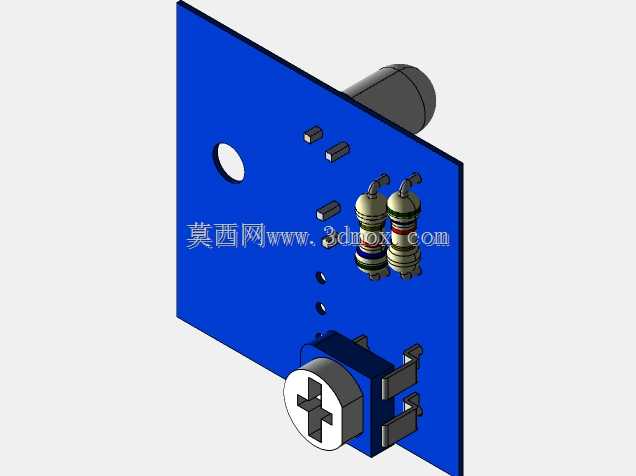

　　模块直接固定在下层基板靠近驱动轮的位置，尽可能缩短动力线的走线长度，降低大电流走线对前端传感信号的电磁干扰，驱动模块的散热片朝向机身外侧，避免长时间运行时热量堆积影响周边电子元件的工作稳定性。控制逻辑上除了前端7路传感器的全阵列路径检测，还在控制板同侧额外布置2路直线传感器，配合PID控制算法实现路径跟踪的动态修正，当载具出现路径偏移时，系统会根据两路辅助传感器的信号差值快速调整左右轮的转速差，避免出现过冲或是走S形的问题，相比单纯依赖前端阵列的开关量控制，这种双组传感器配合PID的方案能让循迹行走的直线度提升40%以上，在曲率半径较小的弯道处也能实现平滑过渡，不会出现冲出路径的情况。通信模块集成在控制板侧方，支持蓝牙无线连接，

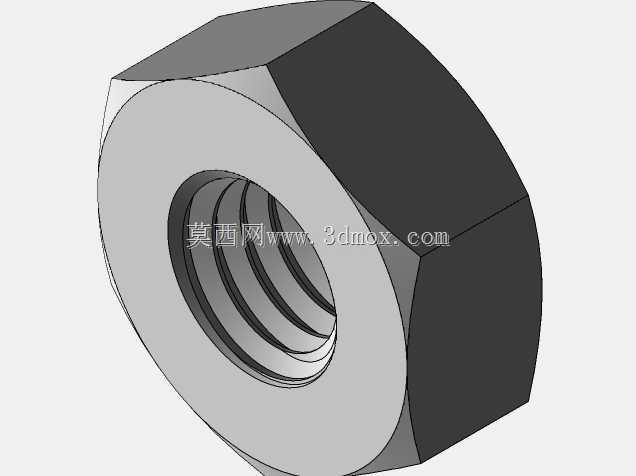

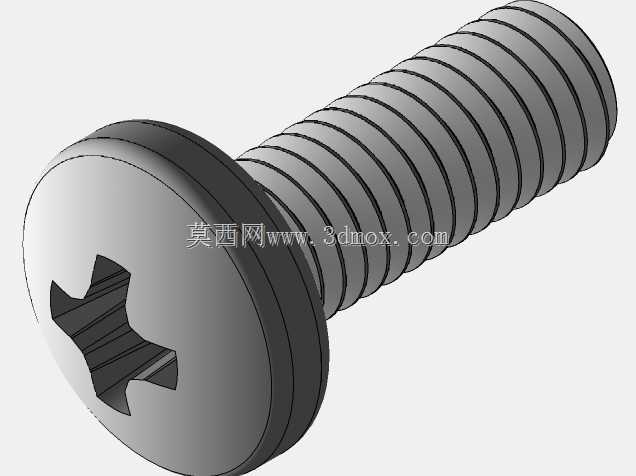

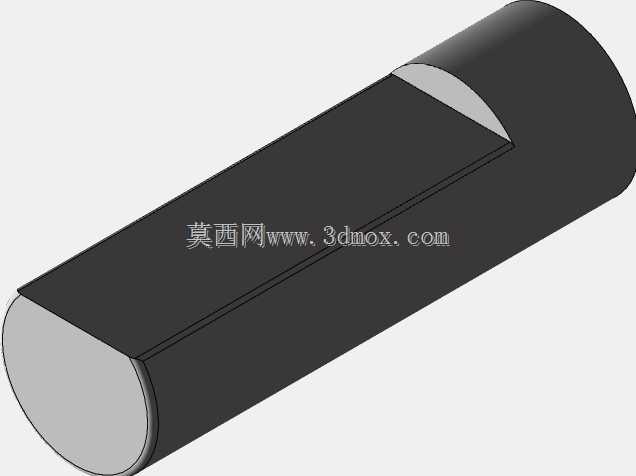

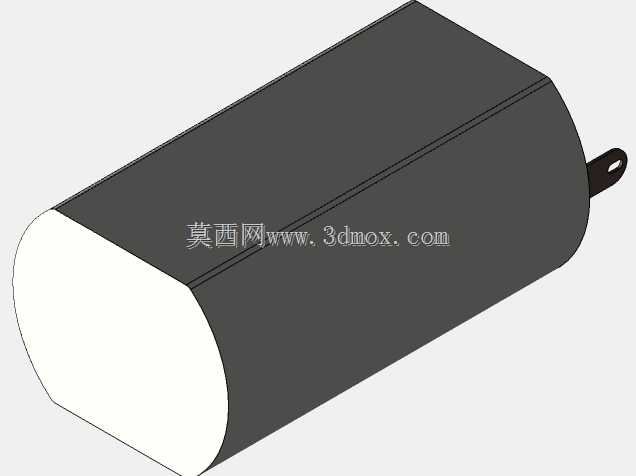

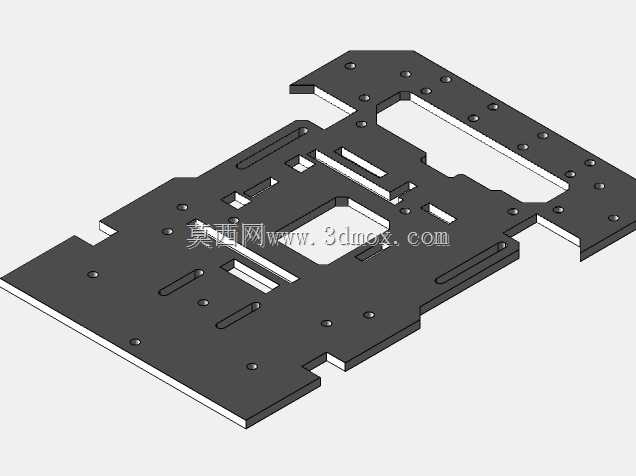

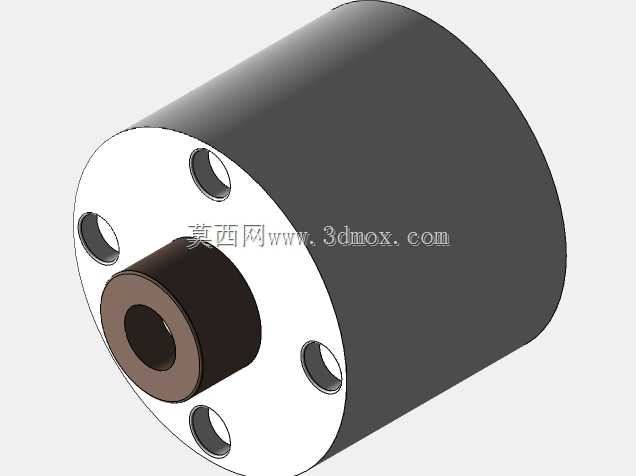

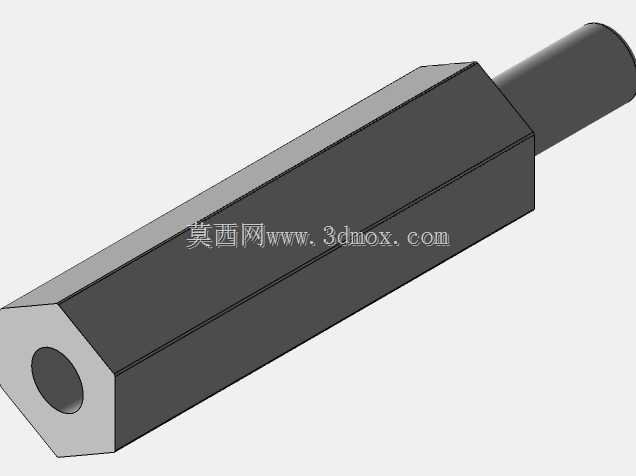

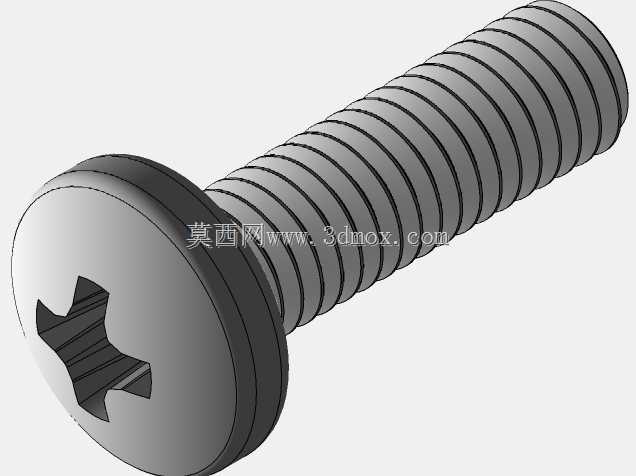

　　调试人员可以通过移动端设备直接修改运行参数、切换工作模式，不需要反复插拔数据线，在实训教学场景中，学生可以快速完成算法验证与参数调整，把更多精力放在控制逻辑优化上，而不是反复拆装接线。整机的安装边界控制十分紧凑，整体长宽尺寸控制在200mm*150mm以内，上层板与下层板的层间距保持30mm，所有外接元件都不超出机身的外轮廓，避免行走过程中剐蹭周边障碍物，所有固定孔位都采用标准M3螺孔设计，兼容通用的铜柱、螺丝配件，后期如果需要扩展机械臂、摄像头等额外功能模块，只需要在基板上对应位置打孔固定即可，不需要对原有主体结构做大幅度修改。从结构强度来看，下层承载板采用2mm厚度的玻纤板材质，兼顾绝缘性能与结构强度，在承载所有电子元件与电池的情况下，不会出现基板弯曲变形的问题，驱动轮的轮轴采用D型截面设计，与电机输出轴紧密配合，避免长时间正反转切换出现轮轴打滑的情况，前端的传感器安装板做了倒角处理，即使载具行驶到地面接缝位置也不会出现卡滞。
