12V直流圆柱减速电机结构设计

　　这款12V直流圆柱式减速动力单元，在小型自动化设备、桌面级机器人、智能传动模组里的应用占比一直不低，很多做小型执行机构的工程师做选型时，都会优先考虑这类集成了减速箱的直流动力件，毕竟不用额外搭配减速结构，能省不少安装空间和装配调试的工作量。

　　从实际使用场景来看，这类电机常出现在小型智能小车的驱动轮组、桌面机械臂的关节动力、自动售货机的出货拨杆机构、小型传送带的驱动端，还有家用智能小设备的传动结构里，额定转速设定在750转每分，刚好匹配多数小型负载的线速度需求，不需要额外做大幅的减速配比调整，输出轴的扭矩经过内置减速组放大后，足够带动常规的轻载传动结构，不会出现普通高速直流电机带不动负载、堵转烧绕组的问题。

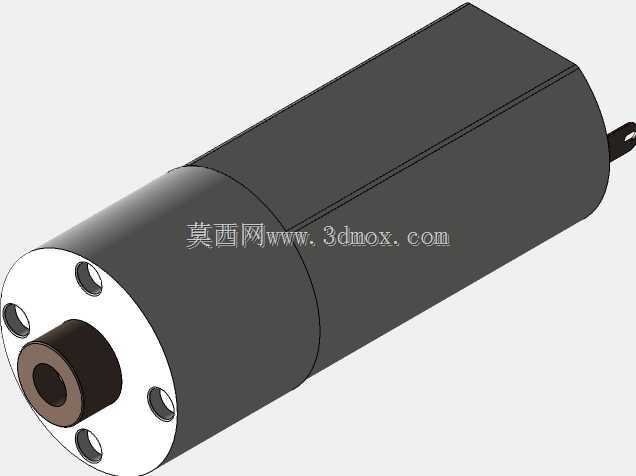

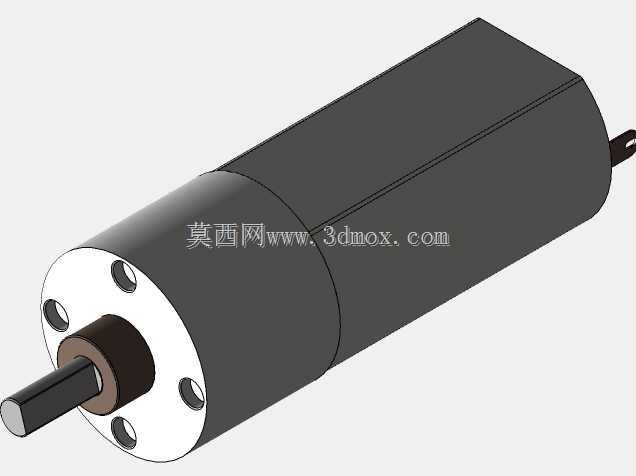

　　从结构设计思路上看，这款电机采用圆柱同轴式布局，电机本体和减速箱集成在同一条轴线上，整体外形是规整的圆柱形态，外壳做了光滑的金属表面处理，减速箱端盖采用带安装定位孔的法兰式结构，端盖上均匀分布的四个半圆定位槽，刚好可以配合卡箍或者安装支架做周向固定，不需要额外做复杂的安装座加工，装配时只要把电机卡入对应尺寸的安装孔位，用压片或者卡箍卡在端盖的定位槽里，就能完成电机本体的固定，不会出现运转时周向打滑的问题。输出轴采用扁位式D型轴设计，和配套的传动轮、联轴器装配时，不需要额外打顶丝孔就能传递足够的扭矩，避免了光轴传动容易打滑的通病，轴伸长度也做了适配性设计，刚好能匹配常规的同步轮、齿轮的安装深度，不会出现轴伸过长干涉其他结构、或者过短装不上传动件的问题。

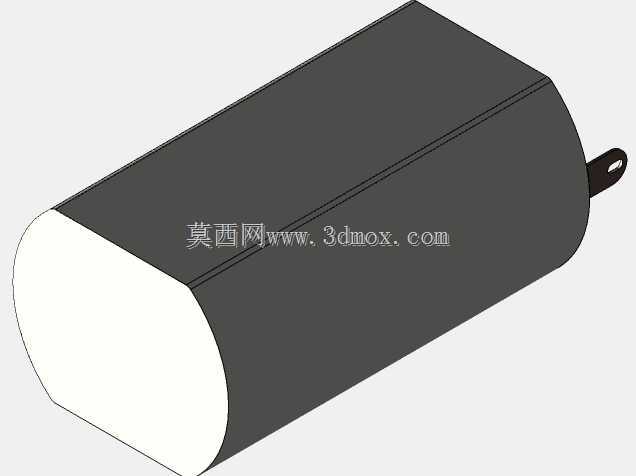

　　在安装边界的设计考量上，这款电机的整体外径控制在常规小型减速电机的通用尺寸区间，总长度也适配多数小型设备的内部安装空间，尾部的供电接线端子做了侧向引出设计，不会占用轴向的安装空间，布线时可以顺着设备内壁走线，不会和尾部的其他结构产生干涉。内置的减速组采用直齿圆柱齿轮传动结构，传动效率足够应对轻载连续运转的场景，齿轮的啮合间隙控制在合理范围，正反转切换时的回程间隙很小，用在需要频繁正反转的小型执行机构上，也不会有明显的传动空程，能满足小型机器人关节、自动切换机构的定位精度需求。

　　从功能特性上来说，12V的额定供电电压属于安全低压范畴，在桌面级设备、教学类机器人样机、民用小型智能设备里使用时，不需要做高压绝缘防护，电路设计上只要搭配常规的直流电机驱动板就能实现调速、正反转控制，绕组的参数匹配了750转的输出转速，空载电流和负载电流都控制在合理区间，连续运转时的温升不会过高，不需要额外加装散热结构，靠金属外壳的自然散热就能满足长时间工作的需求。端盖的安装孔位做了通用化设计，和市面上同尺寸的圆柱减速电机安装尺寸完全兼容，做设备迭代或者备件替换时，可以直接互换安装，不需要修改原有设备的安装结构，能大幅降低设备维护和迭代的成本。

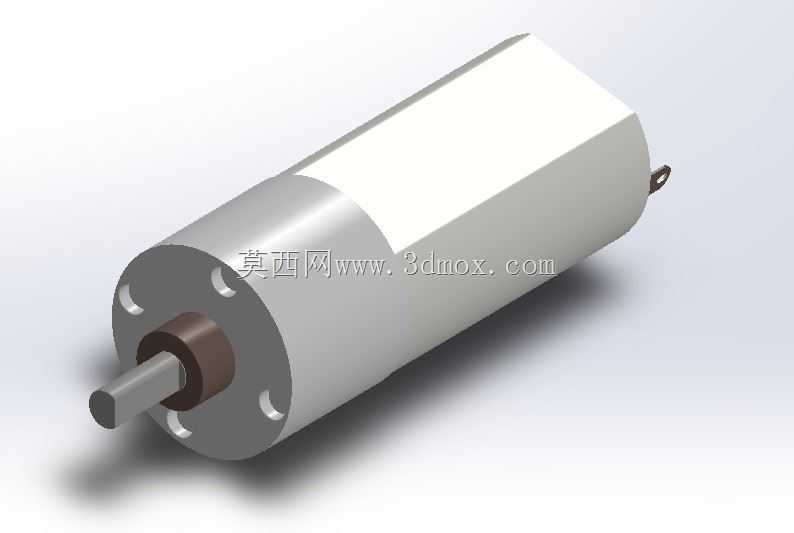

　　很多做样机开发的工程师在搭建小型传动结构时，都会优先选用这类成熟结构的减速电机，一方面是结构可靠性经过了大量实际场景的验证，不需要自己重新设计减速箱结构，省去了齿轮配比计算、箱体加工、齿轮装配调试的大量工作量，另一方面规整的圆柱外形在做三维结构布局时，很容易在设备内部找到合适的安装位置，不会因为外形不规则产生多余的空间浪费，同轴式的输出设计也能让传动结构的布局更简洁，不需要额外增加传动换向的齿轮或者同步带结构，让整体设备的结构更紧凑。在做三维建模时，这款电机的模型把端盖的定位槽、输出轴的扁位、尾部接线端的位置都做了准确的还原，导入设备装配体里做干涉检查时，能准确判断安装位置是否和周边结构产生冲突，提前规避装配时才发现的尺寸不匹配问题，减少样机加工时的改模次数。
