带夹爪的多自由度机械臂提升执行机构

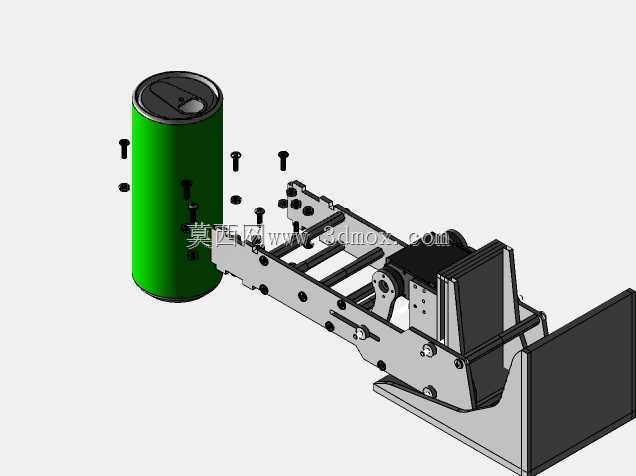

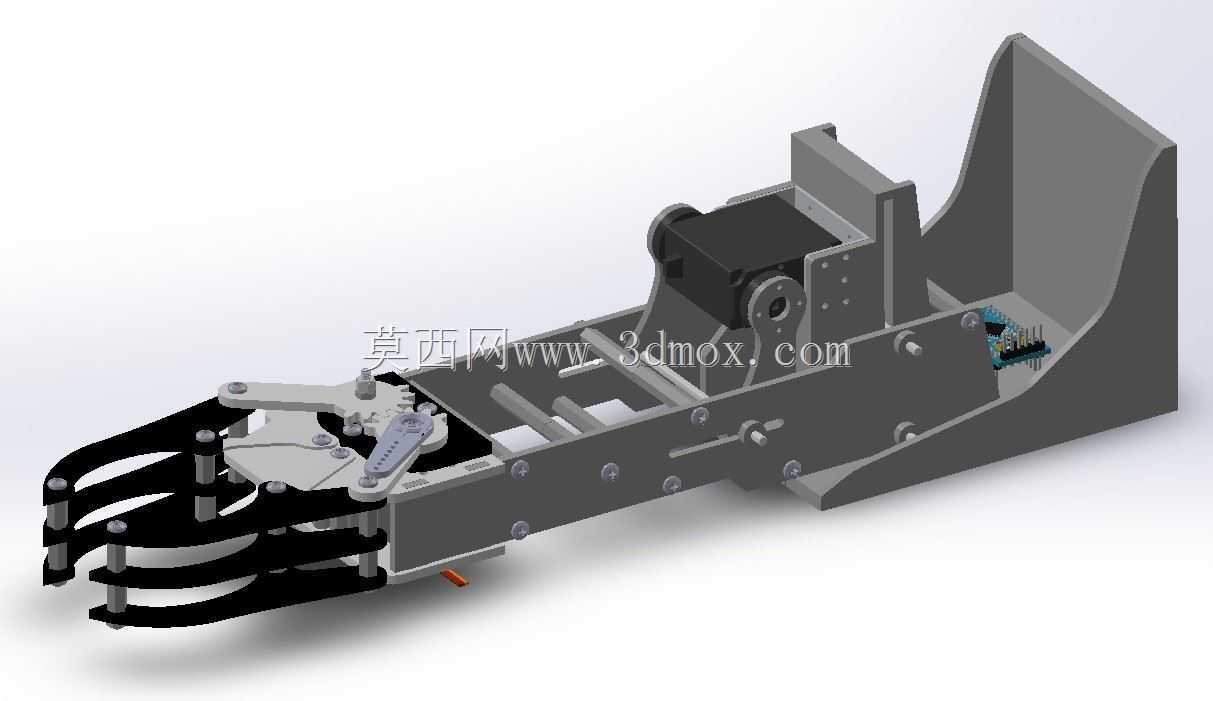

　　这款带夹持端的机械臂提升执行结构，主要面向小型物料的定点转运、工位间抬升转移场景，常见于教学实训台搭建、小型自动化分拣单元、轻载物料上下料工位的执行端配套，可适配桌面级自动化产线的物料取放需求，也可作为仿生机械操作臂的核心结构段使用，承担末端夹爪的姿态调整与垂直方向抬升进给动作。从结构布局来看，整体采用分段式铰接设计，臂身主体为型材拼接的框架式结构，在保证整体刚性的同时尽可能降低自身重量，减少驱动端的负载冗余。臂身靠近基座的位置预留了舵机安装位，可直接适配标准尺寸的数字舵机，通过铰接轴的转动实现臂段的俯仰抬升动作，铰接位置均采用轴套配合螺栓锁紧的连接方式，既保证转动副的活动间隙可控，也方便后期维护时拆解调整阻尼。

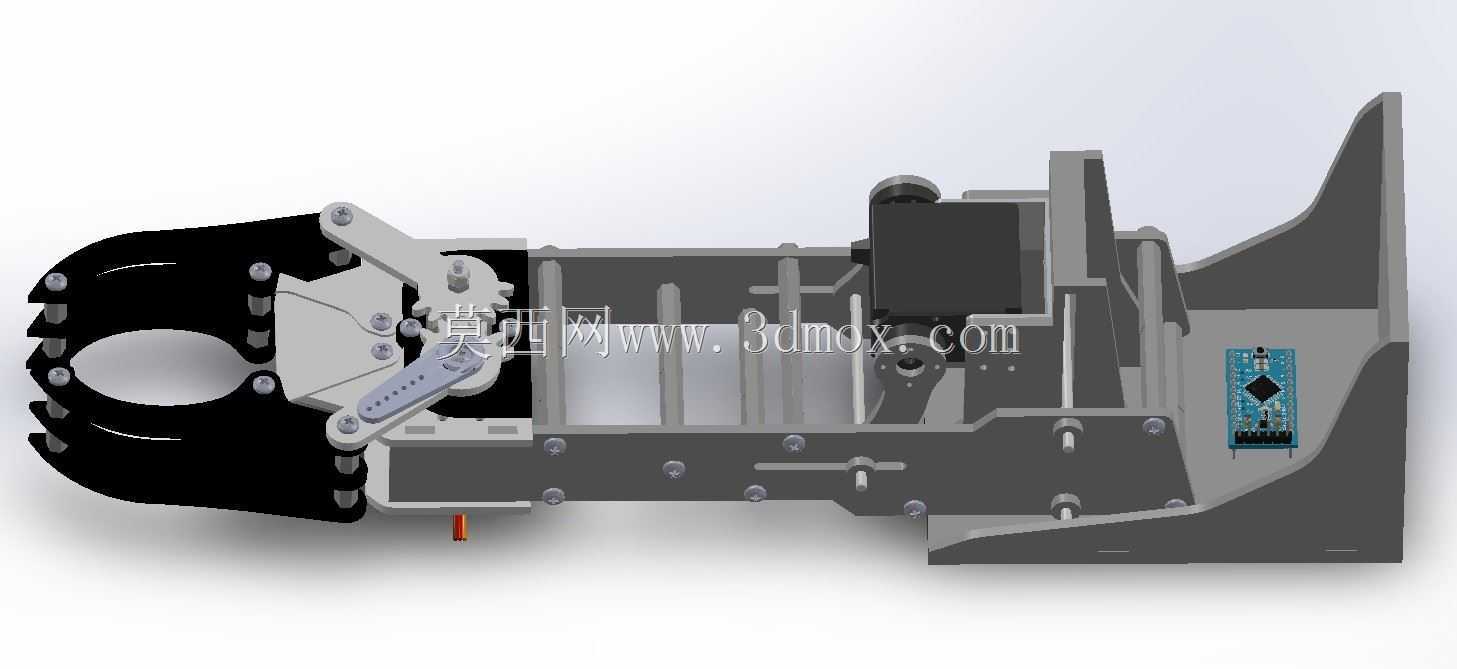

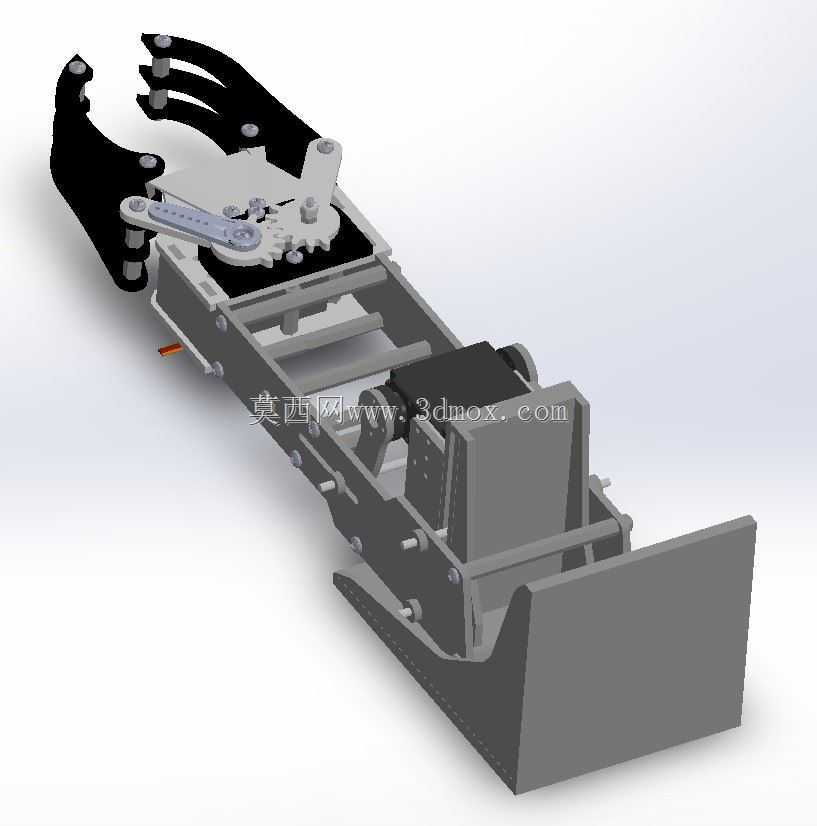

　　末端夹持部分采用平行连杆式夹爪结构，多组平行的夹指通过联动板同步动作，夹持行程范围内可保证夹指始终保持平行姿态，不会出现夹取时的偏斜滑脱问题，夹指接触面预留了防滑垫安装槽，可根据夹持物料的材质更换橡胶、硅胶或者聚氨酯防滑垫，适配不同表面粗糙度的工件夹取需求，夹指的开合通过独立的舵机驱动，通过连杆传动将舵机的转动转化为夹指的平移动作，传动效率高且夹持力可通过舵机参数进行调整，避免夹伤软质工件或者出现夹持力不足导致的物料掉落。从安装边界来看，臂身后端的基座部分为L型安装板，板上预留了多组规则排列的安装孔位，可直接通过螺栓固定在铝型材框架、工作台面或者移动小车上，安装孔位兼容常见的工业铝型材槽距，不需要额外制作转接板即可完成快速装配。

　　臂身处于完全收拢状态时整体占用空间较小，完全伸展后可覆盖一定范围内的作业半径，垂直抬升行程可覆盖常规桌面工位的上下料高度差，不需要额外增加升降轴即可完成从低位料仓到高位加工位的物料转移动作。设计过程中优先考虑了结构的易加工性，所有结构件均采用平板切割成型，没有复杂的曲面加工特征，普通的线切割或者激光切割设备即可完成所有金属结构件的加工，非金属件可通过3D打印快速制作，适合小批量试制或者教学场景下的学生自主加工装配。传动链路的设计尽可能缩短了传动路径，每个活动关节的驱动源都靠近铰接点布置，减少了长距离传动带来的间隙累积，保证臂段动作的响应速度与定位精度，走线槽沿着臂身内侧布置，可将舵机的连接线完全收纳在臂身内部，

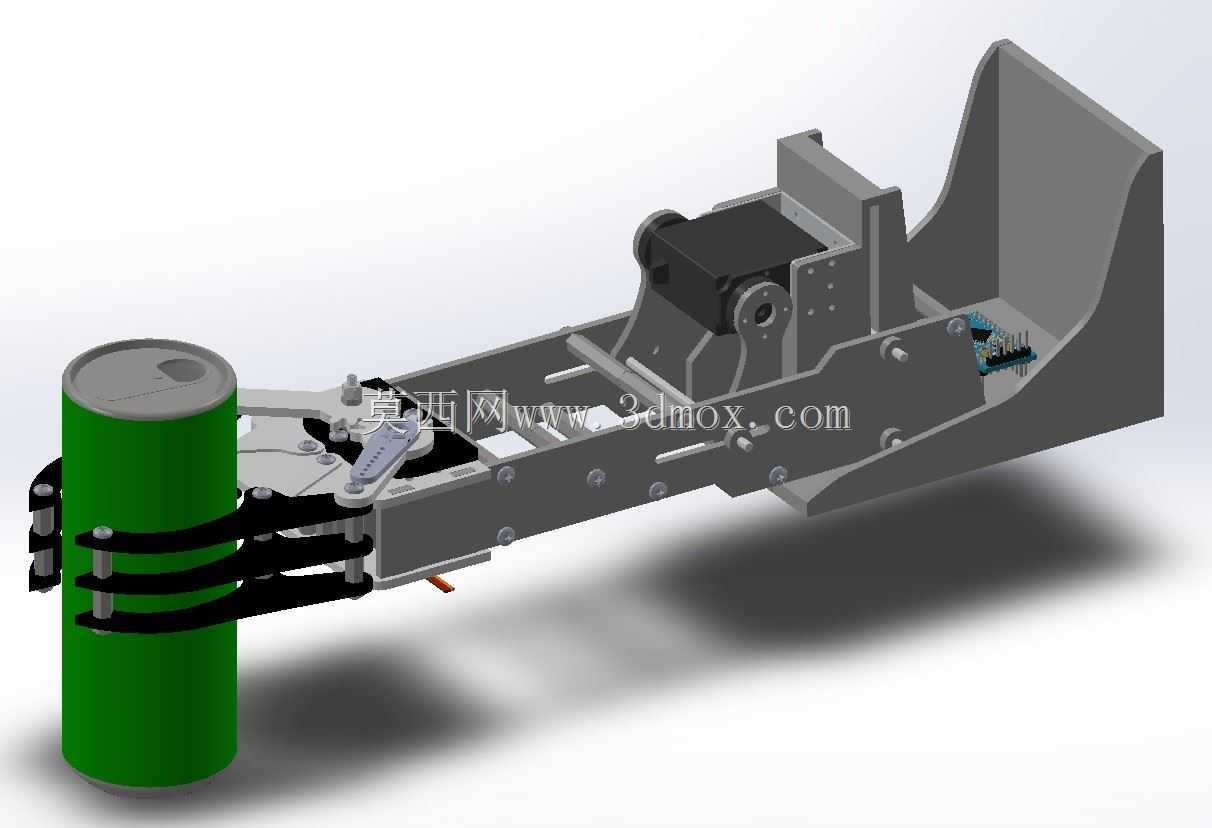

　　避免动作过程中线缆与外部结构发生剐蹭，也让整体外观更加整洁。夹爪部分的联动结构做了等行程设计，两侧夹指的移动距离完全对称，夹取物料时可自动对中，不需要额外增加视觉定位即可保证物料被夹持在夹爪中心位置，降低后续工位的定位补偿难度。臂身的各个铰接位置都预留了限位块安装位，可根据实际作业需求调整关节的活动角度范围，避免臂身动作超程导致的结构碰撞或者驱动舵机堵转损坏。整体结构的负载能力适配轻载作业场景，可满足常规小型零件、教学实训用工件、轻型包装物料的夹取提升需求，结构件的厚度与连接螺栓的规格都经过受力校核，在额定负载下不会出现结构变形或者连接松动的问题，长时间连续运行也能保持稳定的动作精度。
