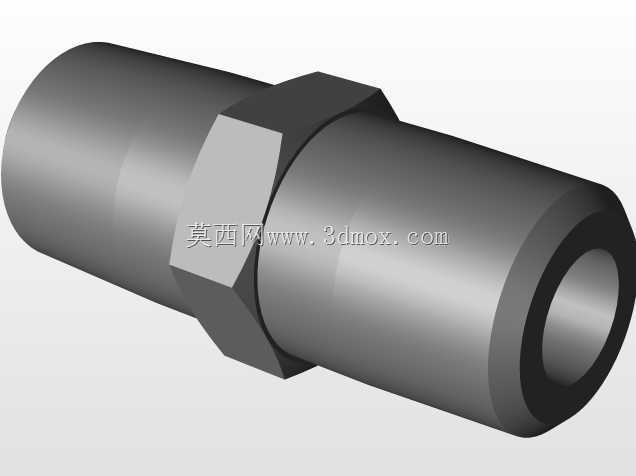

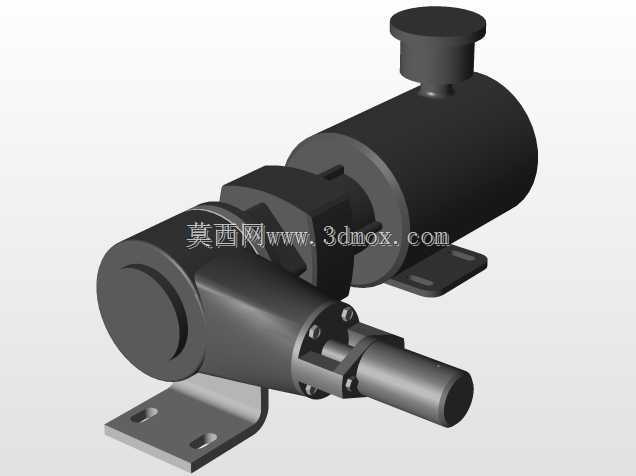

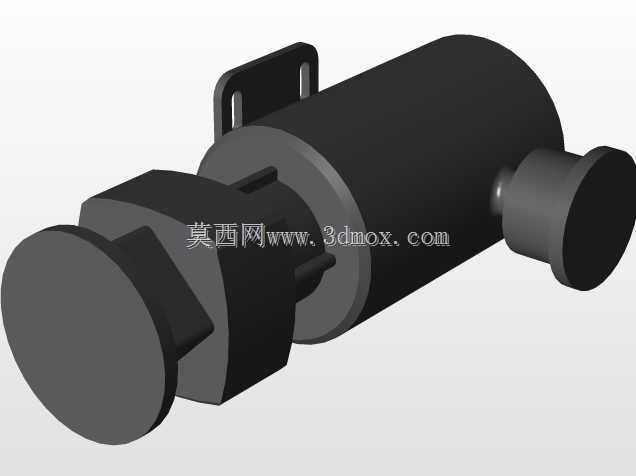

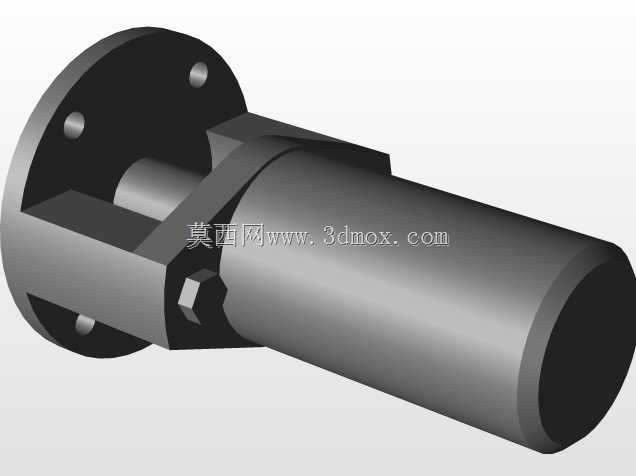

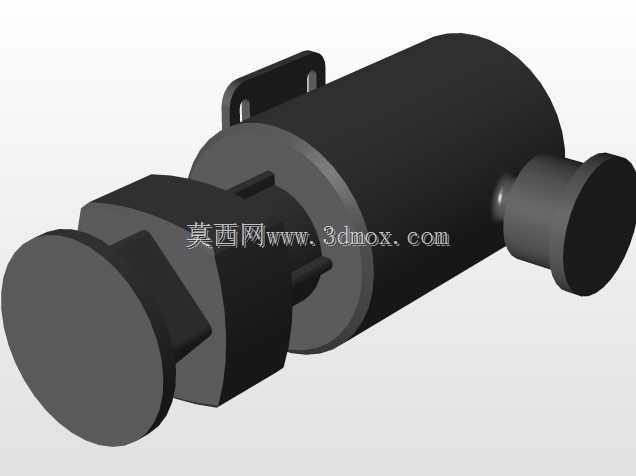

外六角螺栓式流体管路连接接头结构

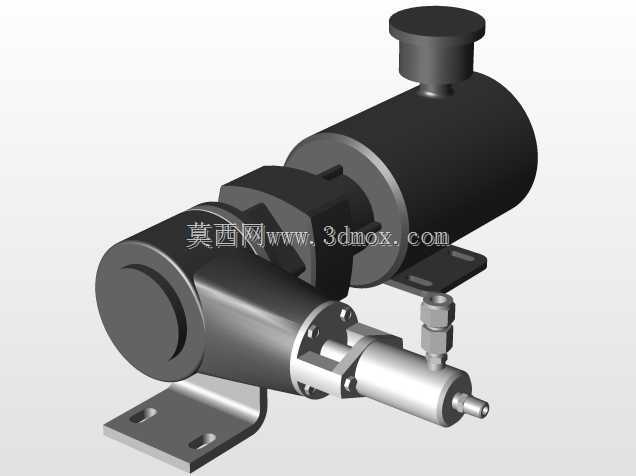

　　在中小流量流体输送管路的搭建与改造场景里，这类带外六角夹持结构的螺纹接头是现场装配最常用的连接件之一，尤其适配低压工况下的气路、轻腐蚀流体管路的快速接驳需求，日常在小型化工加药装置、实验室流体试验台、小型气动设备的气路排布中都能见到这类结构的身影。从实际使用角度出发，这类接头的核心作用是实现两段同规格管路的刚性连通，同时保证接驳位置的密封可靠性，避免流体输送过程中出现渗漏泄压的问题。

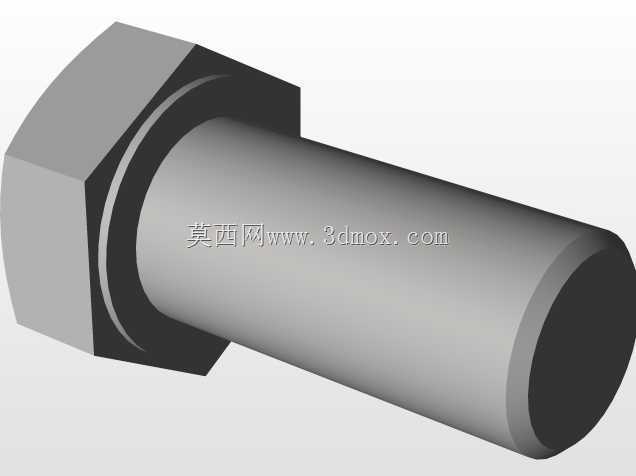

　　设计这类接头结构时，首先要匹配对应管路的螺纹标准，本次涉及的接头两端均采用1/4 MNPT锥管螺纹，锥管螺纹自身的锥度特性可以在螺纹旋合过程中通过螺纹副的挤压变形实现密封，多数低压工况下仅需在螺纹段缠绕适量生料带即可达到无渗漏的密封效果，无需额外加装密封垫片，能减少现场装配的零件数量，降低装配失误的概率。接头一端设置的标准外六角结构，是专门为现场装配预留的夹持位，装配时可以使用对应规格的开口扳手、套筒扳手直接卡持六角面施加扭矩，相比无夹持位的直筒接头，能有效避免旋紧过程中接头本体打滑，也能精准控制旋紧扭矩，防止扭矩过大导致螺纹崩牙、扭矩不足导致密封失效的问题。

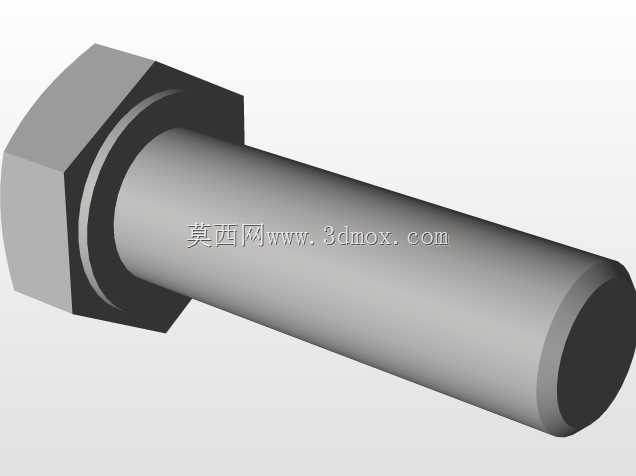

　　从结构尺寸的边界来看，这类接头的六角对边尺寸严格遵循对应螺纹规格的通用五金件标准，能适配常规扳手的夹持范围，不会出现对边尺寸过小导致扳手卡持不稳、或是对边尺寸过大导致周边管路干涉的问题；接头的光杆段长度经过匹配设计，刚好能覆盖螺纹旋合后露出的接驳段长度，既不会因为光杆过长导致管路接驳后整体尺寸冗余占用过多安装空间，也不会因为光杆过短导致螺纹旋合到位后六角端面直接抵接管路端面对密封面造成额外挤压。在安装边界的考量上，这类接头的径向最大尺寸就是外六角的对边尺寸，轴向尺寸为两端螺纹旋合后的总长度，在排布管路时只要预留出扳手操作的空间，就能顺利完成装配，不需要额外设计特殊的安装避让结构，适配绝大多数紧凑型管路布局的需求。

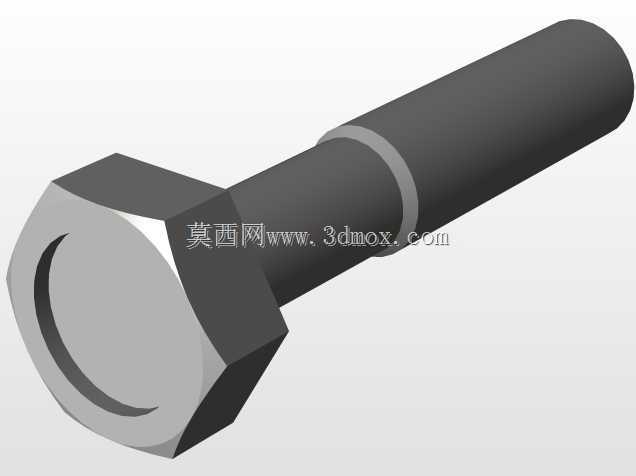

　　从功能特性上看，整体采用实心棒料加工成型的结构，没有拼接焊缝，自身的结构强度更高，能承受管路内的常规流体压力冲击，不会因为长期的管路振动出现焊缝开裂的问题；外六角的棱边都做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能在扳手卡入时起到导向作用，让扳手能快速对位卡持。在实际选型应用中，这类接头可以根据输送流体的材质差异选择对应的加工材质，输送普通压缩空气时可以选用常规碳钢镀锌材质提升性价比，输送弱腐蚀流体时可以选用304或316不锈钢材质提升耐蚀性能，结构本身不需要做大幅改动，仅需调整加工材质即可适配不同的工况需求，通用性极强。建模过程中需要重点关注螺纹段的锥度参数、六角结构的对边与对角尺寸公差、两端螺纹的同轴度要求，这些参数直接影响接头的装配适配性与密封性能，如果同轴度偏差过大，会导致管路接驳后出现偏斜，产生额外的管路内应力，长期使用下容易在接驳位置出现疲劳渗漏；如果螺纹锥度不符合标准，会出现旋合过松或过紧的问题，要么密封失效要么螺纹损伤。另外在六角端面与光杆段的衔接位置做了小半径的过渡圆角，避免应力集中，在管路存在小幅振动的工况下，能降低衔接位置出现断裂的风险，提升接头的使用寿命。
