杠杆式摩托车传动链条张紧调节构件

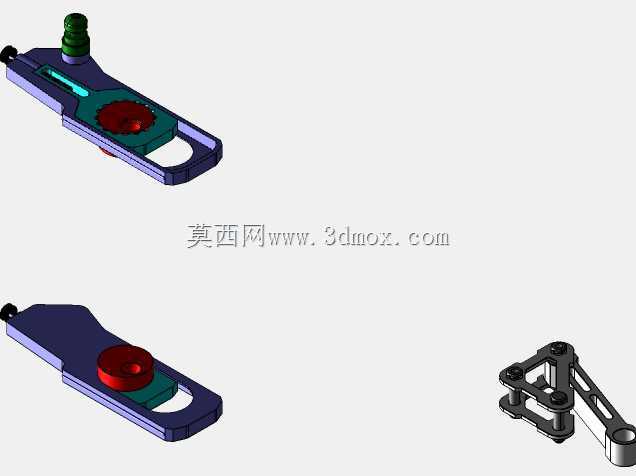

　　这款张紧构件的设计灵感脱胎于大排量运动摩托的传动布局优化思路，核心解决的是链传动系统在长期运行中因链节磨损、销轴间隙增大导致的链条垂度超标问题，这类问题在高频启停、扭矩波动大的动力传输场景中尤为突出，一旦垂度超过许用范围，轻则出现传动异响、跳齿，重则引发链条脱轨打坏周边壳体构件的故障。从结构逻辑上看，构件采用了杠杆力臂的施力原理，没有采用传统张紧轮直接顶推链条松边的简单结构，而是将张紧作用点的力传导路径做了分层设计：主体长条形安装基座预留了长圆形调节腰孔，可适配不同安装孔距的后摇臂安装位，安装时无需对原车结构做破坏性改动，腰孔的调节行程覆盖了常规链条磨损后的全量张紧补偿范围，基座上的红色调节轮组件承担了主要的张紧力输出，

　　通过调整调节轮在基座滑槽内的位置，改变杠杆端的施力力矩，让张紧力始终保持在合理区间，既不会因张紧力过大加剧链条和链轮的磨损，也不会因力值不足无法抵消链条运转时的横向抖动。构件顶端的绿色注油式润滑储脂结构是设计上的细节考量，传统张紧构件的铰接转动位往往缺乏持续润滑，在户外泥水、粉尘环境下运行几千公里就会出现卡滞，导致张紧力失效，这个储脂结构可以在日常保养时通过顶部注油嘴注入润滑脂，持续为内部铰接销轴提供润滑，降低转动副的磨损速率，延长构件的维护周期。从安装边界来看，构件整体采用扁平化轮廓设计，最大外轮廓厚度控制在35mm以内，安装后不会与后摇臂、链盒、后轮挡泥板等周边构件发生运动干涉，基座末端的镂空结构既减轻了构件自身重量，

　　也能让骑行过程中裹挟的泥沙、碎石直接从镂空处排出，避免异物卡滞在调节滑槽内影响张紧调节功能。在实际应用场景中，这类张紧构件除了适配大排量摩托的链传动系统，也可移植到小型输送线、农用机械的链传动工位上，只要安装孔距匹配、链条规格对应，就能快速完成加装，不需要对原有传动系统做大规模改造。设计过程中对受力薄弱点做了针对性加强：杠杆铰接位置采用了双衬套支撑结构，抵消张紧过程中产生的侧向弯矩，避免长期受力后出现铰接位变形、张紧轮偏磨的问题；调节轮的轮缘做了圆弧过渡处理，和链条外链板接触时不会出现硬棱角切割链板的情况，接触应力分布更均匀，不会额外增加链条的运行阻力。不同于市面上常见的固定式张紧块，

　　这款构件的杠杆结构可以随着链条运转过程中的张力波动做自适应微摆，当传动系统出现瞬时大扭矩冲击时，杠杆端可以小幅卸力，避免刚性张紧结构对链条、链轮产生的冲击载荷，让整个链传动系统的运行平顺性更好，尤其适合经常在非铺装路面行驶、传动系统载荷波动大的使用场景。构件的所有转动配合面都预留了合理的配合间隙，不会因温度变化出现热胀卡滞的问题，在-20℃到60℃的常规户外使用环境下都能保持稳定的动作状态，不需要额外做温度适配调整。
