光纤对接用LC型SENKO置换连接器结构

　　做光通讯设备结构设计快十二年，经手的光纤链路适配部件少说也有几百款，这次拆解复现的这款LC型置换连接器，是机房链路改造、老旧设备光口置换场景里用得极频繁的小零件，别看它整体尺寸不大，整个轴段的公差配合直接决定光信号的插入损耗与回波损耗指标，差上0.02毫米可能就会导致链路丢包率飙升。

　　先从实际应用场景说，这类连接器主要用在已经部署完成的光纤配线架、ODF单元箱、光交换机端口的故障置换场景——很多老旧机房里的原装LC插芯因为多次插拔、端面沾污或者陶瓷套管开裂，不需要更换整个适配器总成，只需要置换这个核心对接轴段就能恢复链路性能，比整体更换适配器节省至少七成的施工时间，也不用重新梳理捆扎好的光纤走线，在运营商机房、数据中心运维、工业现场光总线改造里的需求量一直很稳定。

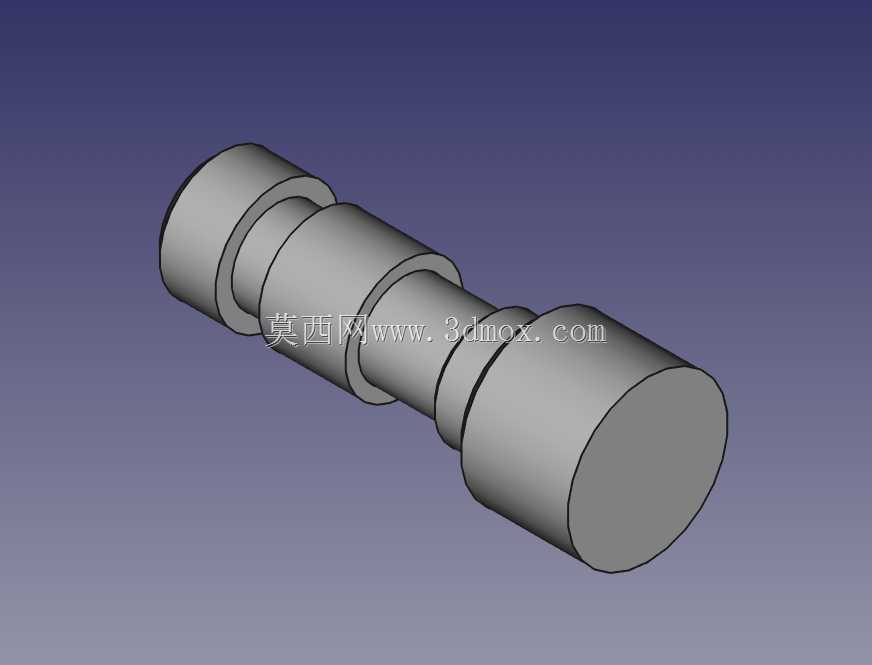

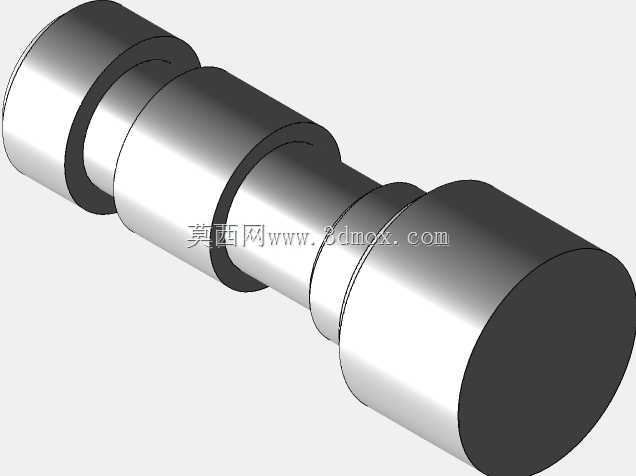

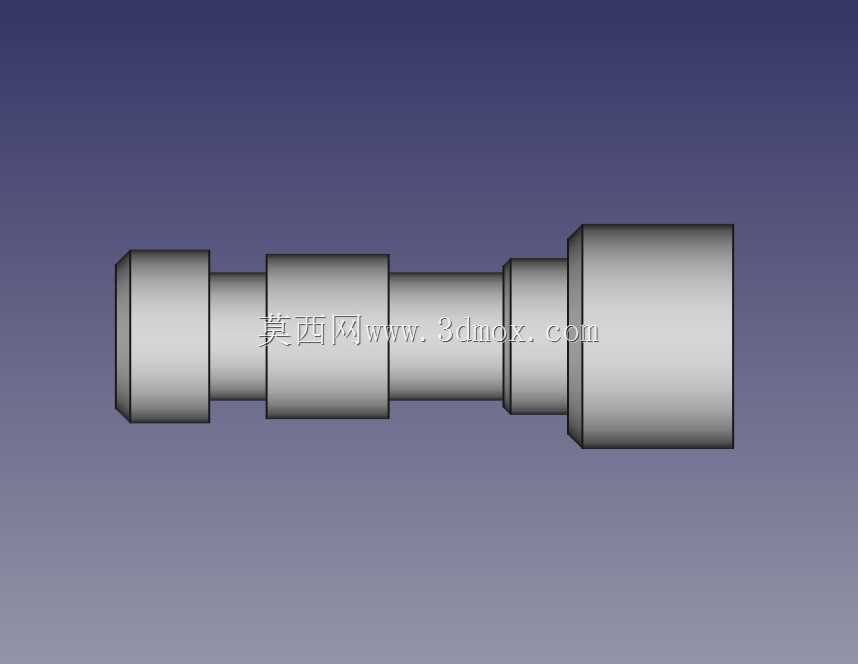

　　从功能特性上看，这个零件是整个LC连接器里实现光纤物理对接的核心载体，多段阶梯轴的结构每一段都有明确的功能分工：最粗的尾段是限位轴肩，装配时卡入适配器的内部卡槽，限制整个插芯的轴向窜动量，保证对接时两个光纤端面的贴合压力控制在标准范围内，不会因为压力过大压碎陶瓷插芯端面，也不会因为压力过小导致端面间出现空气间隙增大损耗；中间的几段细轴是导向段，插入适配器套管时自动找正中心，抵消装配时的微小同轴度误差；最前端的细轴是插芯配合段，内置陶瓷插芯安装孔，穿入光纤后通过研磨实现端面的物理对接。

　　当初做这个结构的三维建模时，最先确定的是各轴段的直径公差与同轴度要求：所有阶梯轴的同轴度必须控制在0.01毫米以内，不然插入适配器后会出现卡滞、插拔力过大的问题；轴肩的端面垂直度要控制在0.005毫米，不然装配后会出现轴向倾斜，导致两个光纤端面无法完全平行贴合。建模时没有做多余的装饰性结构，所有的退刀槽、圆角都是为了加工工艺性考虑——比如轴段衔接处的R0.2圆角，是为了车削加工时避免应力集中，也防止装配时锐边刮伤适配器内部的塑料套管；每段轴的长度尺寸都是严格按照LC接口的行业标准设定，保证插入后露出适配器端面的长度符合对接要求，不会出现过插或者插不到位的情况。

　　再说到安装边界，这个零件的整体最大外径不超过6.5毫米，总长度控制在18毫米以内，完全适配标准LC型光纤适配器的内部安装腔，不需要对现有适配器做任何结构修改就能直接替换安装；插拔时的导向段锥度做了微小的导入角，插入时不需要刻意对准，顺着适配器的导向口就能顺利滑入，运维人员戴防静电手套操作也能快速完成置换，不会因为操作空间狭小影响安装效率。

　　实际做结构验证的时候，特意针对反复插拔的磨损情况做了模拟，轴段的表面粗糙度要求达到Ra0.8，既保证插拔时的顺滑度，也能减少长期插拔带来的磨损量，按照行业标准的500次插拔寿命要求，这个结构的尺寸磨损量不会超过0.005毫米，完全能满足链路全生命周期的使用需求。另外，整个零件的材质选用阻燃PBT或者镀镍铜合金，前者用在民用机房场景成本更低，后者用在工业高温、强电磁干扰的场景，抗老化性能和屏蔽性能更优，建模时已经预留了材质替换的参数接口，不需要修改整体结构就能切换不同材质的生产工艺。

　　很多刚入行的结构工程师做这类小零件的时候，容易忽略轴肩处的退刀槽尺寸，退刀槽做窄了车削加工时刀具无法退刀，做宽了又会导致轴向定位不准，这个结构里的退刀槽宽度统一设为0.8毫米，深度0.3毫米，既满足普通数控车床的加工要求，也不会影响轴肩的定位精度；还有前端的导入角，做了15度的小倒角，既不会因为倒角过大导致插芯安装孔的有效长度不足，也能顺利插入适配器的陶瓷套管里，避免插芯端面被套管边缘刮花。

　　在光链路的实际运行里，这类核心对接零件的精度直接决定整个链路的传输稳定性，很多时候运维遇到的光功率不足、链路闪断的问题，根源都在连接器插芯的同轴度超差、端面贴合不紧密上，所以在建模阶段就把所有配合面的形位公差都做了严格的定义，导出工程图的时候不需要额外补充太多工艺要求，加工厂拿到模型就能直接编排加工工序，减少了设计和加工端的沟通成本。
