摩托车排气系统用带挤压管紧固螺钉结构

　　日常做两轮车排气系统改装、售后维修的结构设计时，这类带挤压管的夹紧螺钉是绕不开的小部件，很多新手建模时容易忽略它的实际工况约束，最后做出来的件要么装不上，要么锁紧后容易松脱漏气。先从实际应用场景说，这类结构主要用在小排量跨骑、踏板摩托车的排气前段与缸头排气口的衔接位置，也有部分用在排气中段消音包连接的卡接位，区别于普通的单螺栓喉箍，它自带的挤压管结构是为了适配排气系统工作时的高频振动、持续高温工况，避免普通卡箍长期受振后螺栓松脱、密封面压合不均导致的排气泄漏问题。

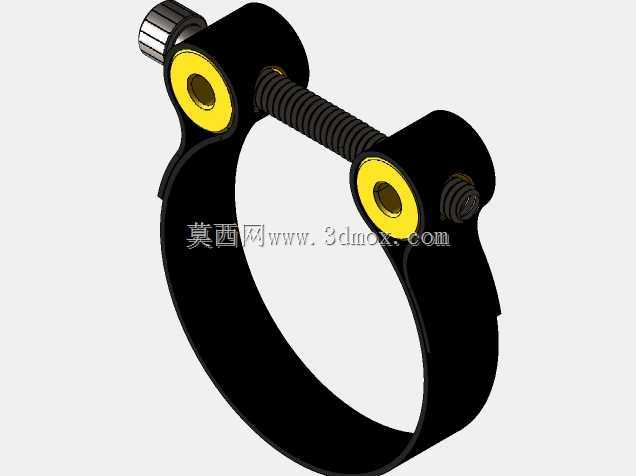

　　从功能特性上拆解，整个结构的核心是两个带衬套的铰接夹臂配合贯穿的调节螺钉，夹臂的弧形内圈是完全贴合排气金属管外径的圆弧面，两个黄色的衬套是挤压管的核心承压部分，采用铜基粉末冶金材质，一方面在螺钉锁紧时分散夹臂铰接位置的压应力，避免金属夹臂长期受交变应力出现开裂，另一方面衬套的自润滑特性可以让夹臂在开合调整时更顺畅，不会因为长期高温氧化出现铰接位卡滞，维修拆卸时拧松螺钉就能直接张开夹臂，不需要撬动破坏排气管道的表面镀层。调节螺钉采用细牙螺纹设计，螺距控制在1mm以内，细牙的自锁特性更好，配合末端的止动顶丝，就算发动机转速拉到八千转以上的高频振动区间，也不会出现螺纹副自行回松的问题。

　　设计思路上要先卡准安装边界，首先夹臂的内圆弧直径要匹配常用的28mm、32mm两种摩托车排气前段钢管外径，建模时圆弧面要做0.2mm的公差预留，避免钢管焊接变形后卡箍无法套入；夹臂的开合角度要控制在最大30度，完全张开时的内圈净空要比管道外径大2mm，方便安装时直接对位，不需要大幅度掰动夹臂造成塑性变形。挤压管衬套的长度要比夹臂的铰接孔深度长0.1mm，这样螺钉锁紧时压力会先作用在衬套端面上，不会把夹臂的铰接位压死导致夹臂无法灵活转动；螺钉的有效调节行程要留足15mm，适配不同壁厚的排气密封垫片，就算密封垫经过高温碳化出现厚度衰减，也能通过进一步拧紧螺钉补偿压合量，保证密封面的压力足够。

　　很多人建模时容易搞错的尺寸细节是夹臂的厚度，这类卡箍用在排气位置，长期工作温度在300摄氏度以上，夹臂采用65Mn弹簧钢冲压成型，厚度控制在2.5mm最合适，太薄的话锁紧后夹紧力不足，太厚的话冲压成型难度大，而且开合时的回弹力太大，安装时不好对位。螺钉头部的滚花设计是为了徒手预紧时方便操作，不需要一开始就用扳手，对位调整好密封位置后再用扳手拧到规定扭矩，末端的内六角顶丝是用来锁死调节螺钉的位置，顶丝端面要做滚花处理，增大和螺纹牙的摩擦力，就算长期受振也不会移位。另外夹臂的边缘要做R1的圆角处理，避免安装时划伤维修人员的手，也不会割坏排气管道表面的防锈镀层，减少后期锈蚀的概率。

　　从安装流程的适配性来说，设计时要考虑售后维修的操作空间，整个卡箍套入管道后，调节螺钉的位置要朝向车辆外侧，留足10mm以上的扳手操作空间，不需要拆卸周边的护板、脚踏就能完成拧紧或者拆卸操作；铰接位的衬套和夹臂之间采用过盈配合，过盈量控制在0.02-0.03mm，既不会因为振动导致衬套脱落，也不会因为过盈量太大导致衬套变形影响铰接转动。和普通的钢板冲压喉箍相比，这种带挤压管衬套的结构，铰接位的磨损量能降低60%以上，反复拆装50次以上也不会出现铰接位松旷的问题，完全满足摩托车全生命周期的排气系统固定需求，就算是经常改装排气的玩家，反复拆装调整也不容易损坏卡箍结构。
