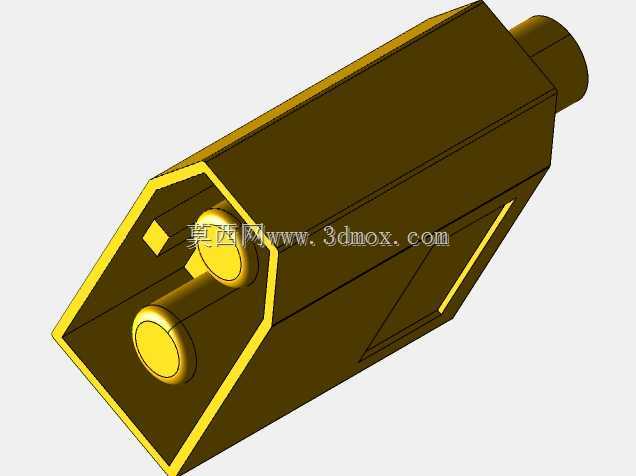

XT60动力接插件结构三维数模

　　XT60接插件是大电流动力传输场景下应用极广的连接件，最初在航模动力系统中普及，如今已延伸至电动滑板、便携储能电源、低速电动车、工业小型动力设备等需要频繁插拔大电流回路的场景中，核心作用是实现动力回路的快速通断，同时保证连接状态下的接触可靠性，避免大电流工况下出现接头发热、打火、松脱等故障。

　　从实际使用需求出发，这款接插件的公母端采用了防呆结构设计，外壳的非对称多边形轮廓可以从根源上避免反插问题，操作人员在盲插状态下也能快速对准，不会出现插反导致的极性接反故障，这一点在户外作业、设备快速维保的场景下实用性极强。接插件内部的两个插针采用了圆柱式接触设计，接触面积足够承载持续大电流通过，插针与外壳之间设置了定位卡槽，装配时可以直接将插针压入外壳对应的卡槽内，不需要额外打胶固定，装配效率高，同时卡槽的限位结构可以避免插针在插拔受力时出现后退、移位的问题。

　　建模过程中首先要确认接插件的安装边界，公端尾部的出线圆柱段直径适配常规的动力线线径，外壳的最大外轮廓尺寸要匹配常用的安装开孔尺寸，在设备面板上开孔安装时，不需要额外做复杂的避让结构，直接卡入开孔即可完成固定。接插件的插拔导向段做了小角度的倒角处理，公头插入母座时可以顺着倒角自动滑入对位，不会出现插针顶偏、弯折的问题，这一点对于需要频繁插拔的使用场景来说，能大幅降低接插件的损坏率。

　　从结构强度角度考虑，外壳的壁厚设计兼顾了绝缘性能与抗冲击能力，日常使用中即使出现轻微的磕碰、拉扯，也不会出现外壳开裂的问题，插针的外露长度做了严格控制，公头插针不会过度外露，避免插拔过程中误触造成短路风险，母座内部的接触弹片包裹长度足够，插入后接触段的长度可以保证电流传输的稳定性，不会因为振动出现接触不良的问题。

　　在做设备结构设计时，选用这款接插件需要预留足够的插拔操作空间，接插件尾部的出线弯折半径要符合动力线的最小弯折要求，避免线材长期处于弯折受力状态导致线芯断裂。接插件的多边形外壳除了防呆作用之外，还可以在安装时起到防转作用，当接插件固定在设备面板上时，外壳的平面结构可以卡在面板开孔的对应平面上，插拔受力时不会跟着转动，避免尾部线材被拧断。

　　实际建模时要注意插针与外壳的配合公差，插针与外壳的安装槽采用小过盈配合，保证插针装配后不会松动，公母端对插时的间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致插拔力过大影响操作手感。接插件外表面的棱角处都做了微小的圆角处理，避免生产注塑时出现应力集中，同时也能避免操作人员插拔时被锐边划伤。

　　这款接插件的结构设计经过了多年的市场验证，在持续几十安培的电流工况下能保持稳定的温升表现，不会出现接头发热融化的问题，三维建模过程中还原了所有的装配细节，包括插针的定位凸点、外壳的卡扣结构、尾部的出线限位结构，不管是用来做设备的结构装配干涉检查，还是用来做接插件的开模参考，都能直接复用，不需要再额外测绘实物尺寸。在做整机布线设计时，可以直接将数模调入装配体，匹配线材的走线路径，提前确认接插件与周边结构件的间隙，避免生产装配时出现接插件与其他零件干涉、无法插拔的问题。
