管料长度测量送进装置三维模型

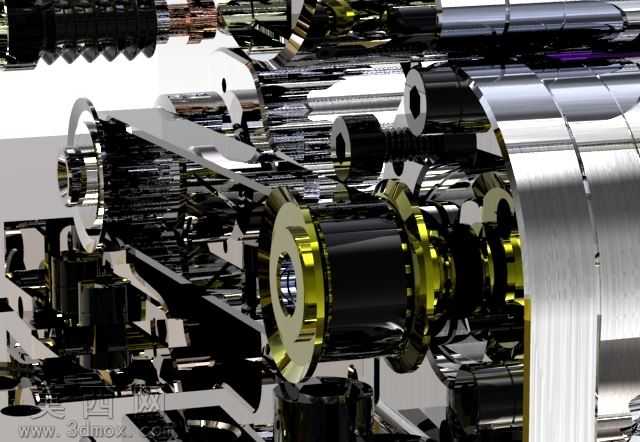

本模型为适配无心磨床加工场景的管料长度测量与自动送进装置，整体采用SolidWorks完成全参数化建模，各零部件配合关系完整，可直接用于结构验证与方案演示。模型在建模阶段严格遵循机械设计公差规范，对核心运动部件的配合间隙做了仿真预留，所有零件均保留可编辑的建模特征树，方便后续根据实际加工需求调整尺寸参数。渲染阶段采用工业级写实材质配置，金属结构件赋予磨砂合金钢材质，传动导轨做了镀铬亮面处理，气动与检测元件采用工程塑料与金属拼接材质，不同功能模块通过色彩做了明确区分，蓝色为主体支撑框架、紫色为检测传感模块、红色为定位触发组件，整体视觉层次清晰，能够直观展现装置的布局逻辑。从结构设计来看，装置前端设置带球形端面的管料承接位，可适配不同管径的待加工管制管料，管料上料后首先落入V型定位座完成初定位，避免送料过程中出现偏斜；中部设置长度测量组件，通过接触式检测头采集管料的实际长度数据，检测完成后机构自动翻转90度，将合格管料送入滑道，精准推送至无心磨床的加工工位；装置末端设置与磨床进给系统联动的推送机构，可将长度测量数据同步传输至磨床控制系统，实现磨削进给量的自动匹配，完成定长磨削加工。整套机构的设计思路围绕磨床加工的自动化需求展开，将传统人工测量、上料的工序整合为一体化自动流程，既避免了人工测量带来的尺寸误差，也大幅提升了管料磨削加工的上下料效率，模型中所有传动部件均做了运动仿真约束，可直接模拟从管料上料、测量定位到送进磨床的完整动作流程，能够为同类磨床自动上下料测量机构的设计提供完整的结构参考。
