曲面夹角测量弧形角度测量装置

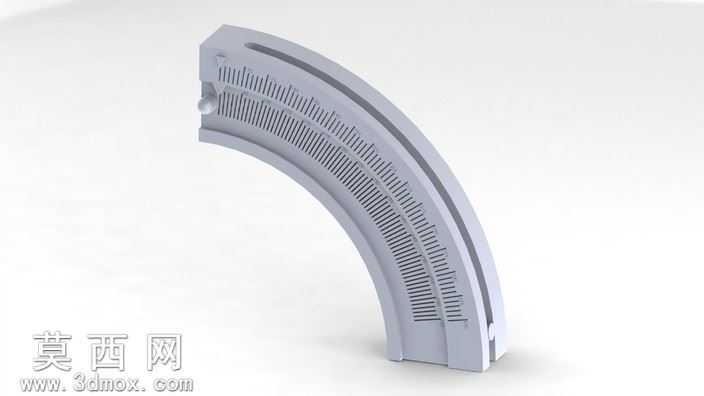

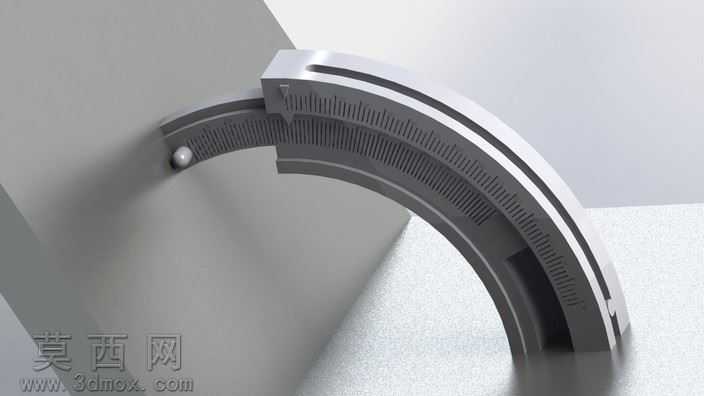

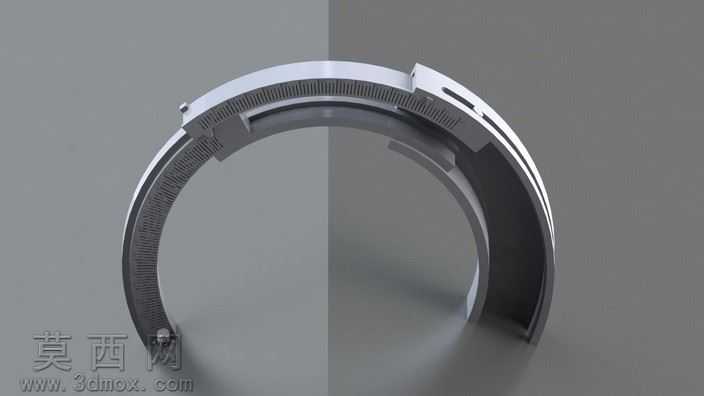

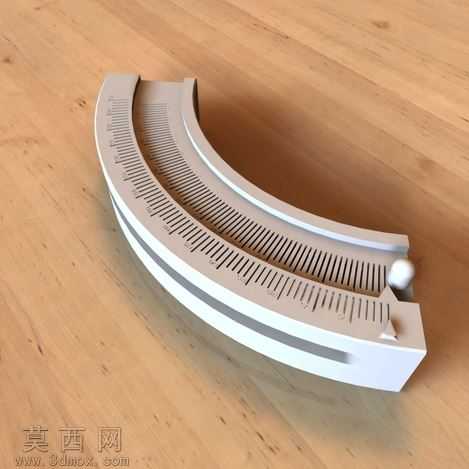

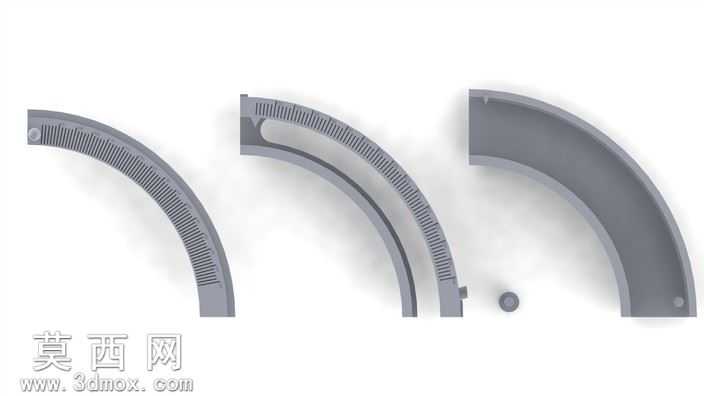

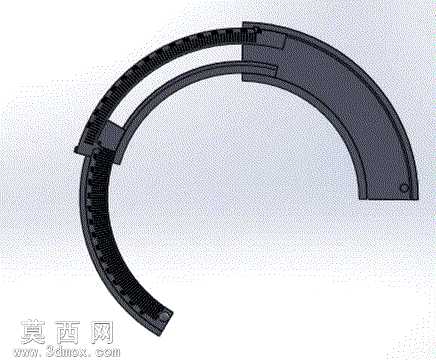

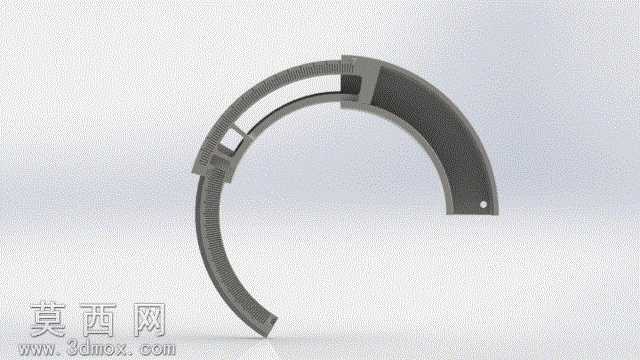

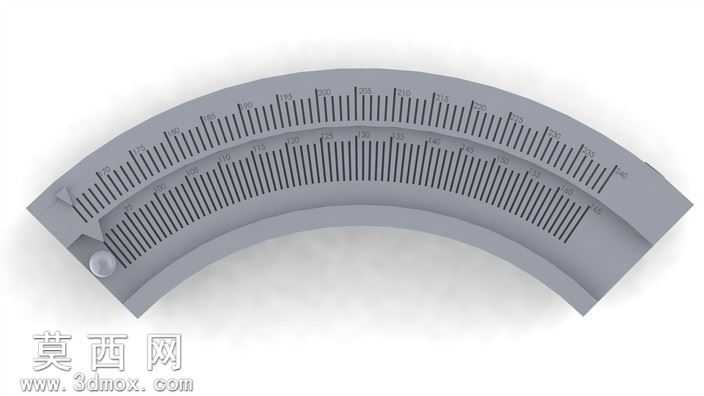

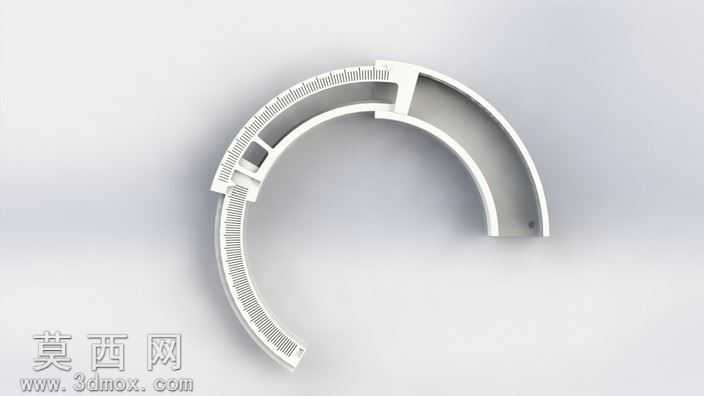

本款角度测量装置是一款面向曲面夹角检测场景的概念型测量工具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循紧凑化的尺寸约束，整套装置包含四个核心组成部件，所有零件的外形尺寸均控制在100毫米以内，兼顾便携性与结构实用性。建模阶段首先完成核心弧形测量臂的参数搭建，通过精准的圆弧曲率约束，保证测量臂可以贴合不同曲率的曲面表面，臂身设置有细密的刻度标识结构，建模时通过阵列特征完成刻度的均匀排布，确保刻度间距的一致性，为角度读数提供精准的基准参考。装置的滑动连接结构采用卡扣式限位设计，建模时通过配合约束验证滑动副的行程范围，保证测量臂可以在0到180度的区间内顺畅开合，适配不同开口角度的曲面夹角测量需求，连接部位的限位凸台结构经过反复的干涉检查，确保滑动过程无卡滞、无结构碰撞。材质与渲染阶段，整体模型采用哑光硬质合金材质进行材质赋予，通过调整材质的粗糙度、金属度参数，还原工业量具的磨砂金属质感，刻度区域采用深色哑光材质与主体浅灰色金属形成清晰的视觉对比，便于快速读取测量数值，渲染时采用柔和的漫反射光源，避免金属表面产生过强的反光遮挡结构细节，同时添加柔和的环境阴影，凸显装置的弧形结构层次。设计思路上打破了传统角度尺仅能测量平面夹角的局限，专门针对两个曲面之间的夹角测量需求进行结构优化，弧形臂的曲面贴合设计可以更好地适配曲面工件的外形轮廓，避免传统量具与曲面接触时产生的测量基准偏移问题，整套模型除三维结构文件外，还配套有对应的使用说明文档，清晰标注各部件的装配关系与使用操作要点，可作为小型专用量具设计的参考原型，也可用于3D打印制作实物验证测量效果，为曲面类工件的角度检测提供轻量化的解决方案。
