五轴运动控制接口电路板结构设计

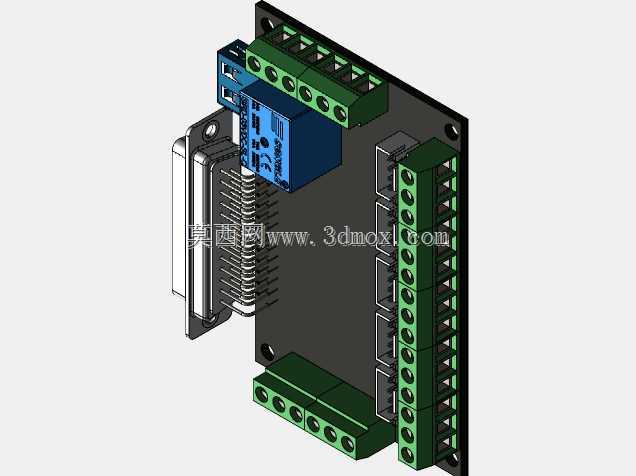

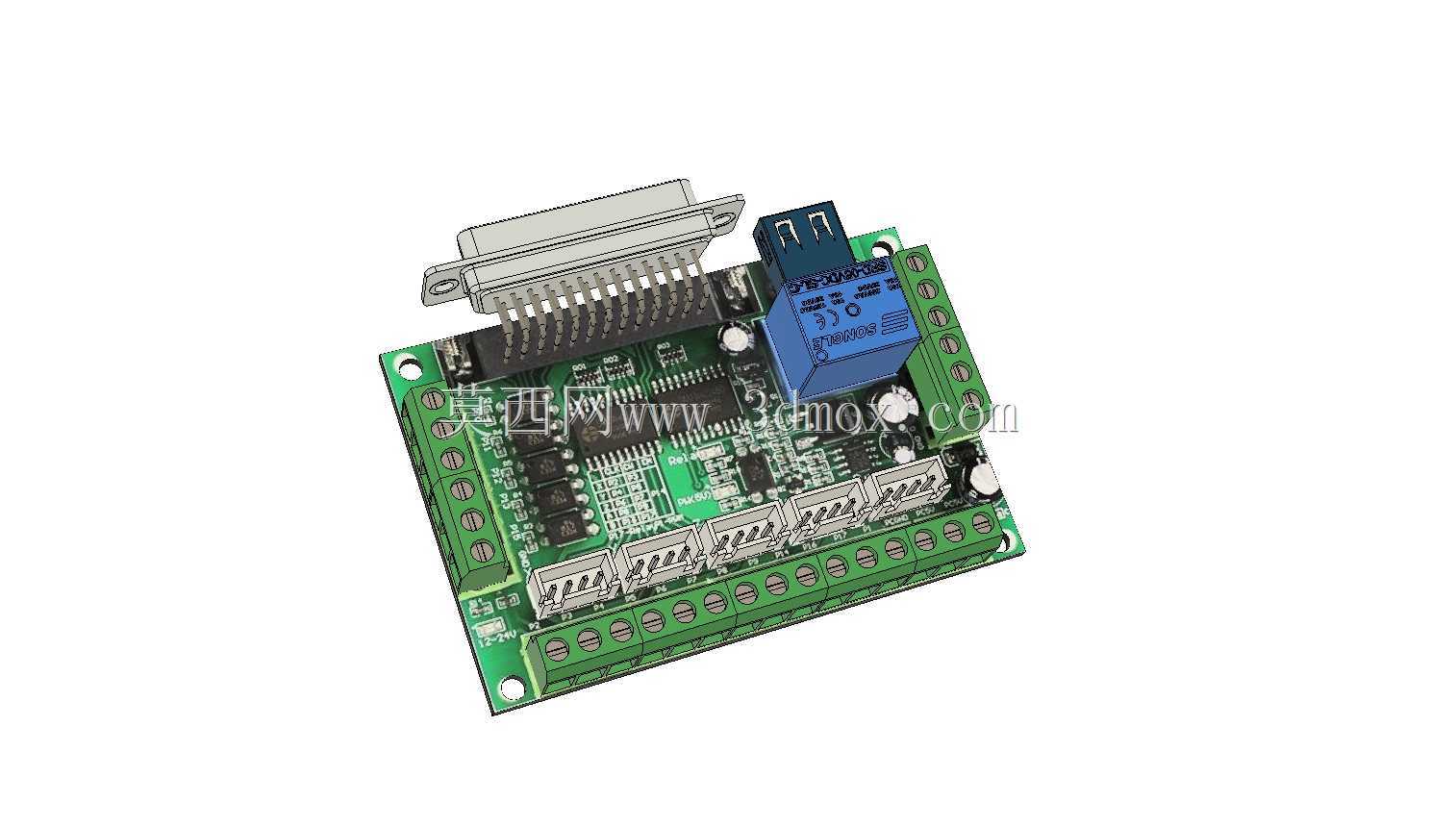

　　这款五轴运动控制接口板，是数控运动控制链路里衔接上位控制信号与底层驱动执行单元的核心转接部件，常见于小型数控雕刻机、桌面级五轴加工平台、DIY数控改造设备的电控系统搭建场景中。从结构设计层面看，整块板采用标准FR-4玻纤基板作为承载基底，板边预留了四个对称分布的固定安装孔，安装孔位匹配通用工控盒内的螺柱间距，安装时不需要额外做转接支架，直接通过M3铜柱就能完成板体固定，板体整体长宽尺寸控制在适配常规小型电控仓的范围内，不会占用过多柜内安装空间，板边做了圆角处理，避免安装时剐蹭导线绝缘层。板上的元件布局完全按照实际接线的操作逻辑排布：板侧整排的绿色螺钉式接线端子统一朝向板边外侧排布，接线操作时不需要探入板体内部，

　　手指就能直接触及端子的锁紧螺钉，外接的步进电机驱动线、限位开关信号线、继电器输出负载线都能顺着端子方向直接走线，柜内布线时可以顺着端子排列方向整理线束，减少线束弯折带来的接触不良隐患。板载的蓝色继电器模块布置在板体靠近信号输出端的一侧，继电器的输出回路与板上的弱电信号回路做了物理区域分隔，中间预留了足够的爬电距离，避免强电切换时的干扰串入弱信号回路，继电器顶部预留了手动测试拨杆，现场调试时不需要给控制信号就能手动切换输出状态，方便排查后端负载的接线故障。板端的DB型并行接口布置在板体的上边缘，接口朝向与接线端子方向垂直，连接上位控制卡的并口线缆可以从电控柜的上部进线口直接接入，不会和侧面的动力线束交叉缠绕，

　　接口的金属外壳预留了固定螺柱孔，插上线缆后可以通过螺丝锁紧接头，避免设备运行振动导致接头松脱。板上的四路驱动接口座采用卧式贴片布置，接口的引脚定义匹配市面上主流的步进驱动器信号输入定义，插接驱动器信号线时不需要额外做线序转接，插针做了镀金处理，反复插拔也不会出现接触氧化导致的信号丢步问题。整个板体的元件排布充分考虑了现场调试与后期维护的操作便利性：所有需要人工操作的接线端子、拨杆、接口都布置在板体的边缘区域，板体中间区域布置核心的信号处理芯片与阻容元件，后期检修测量信号时，表笔可以直接触及各测试点，不需要拆除周边元件就能完成信号测量。在散热设计上，板上的功率元件都预留了足够的铺铜散热区域，大电流走线上做了露锡处理增加载流能力，

　　长时间连续运行时板体不会出现局部过热的情况，适配工业场景下长时间连续运行的工况需求。这类接口板的设计核心是在有限的板体空间内，合理排布信号输入、信号处理、功率输出三个功能区域，既要保证信号传输的稳定性，也要兼顾现场安装接线、调试维护的操作便利性，很多桌面级数控设备的电控系统搭建中，这类集成了继电器输出、多轴信号转接的接口板，可以大幅减少柜内的零散接线，降低电控系统的接线复杂度，减少因为接线错误导致的设备故障概率。
