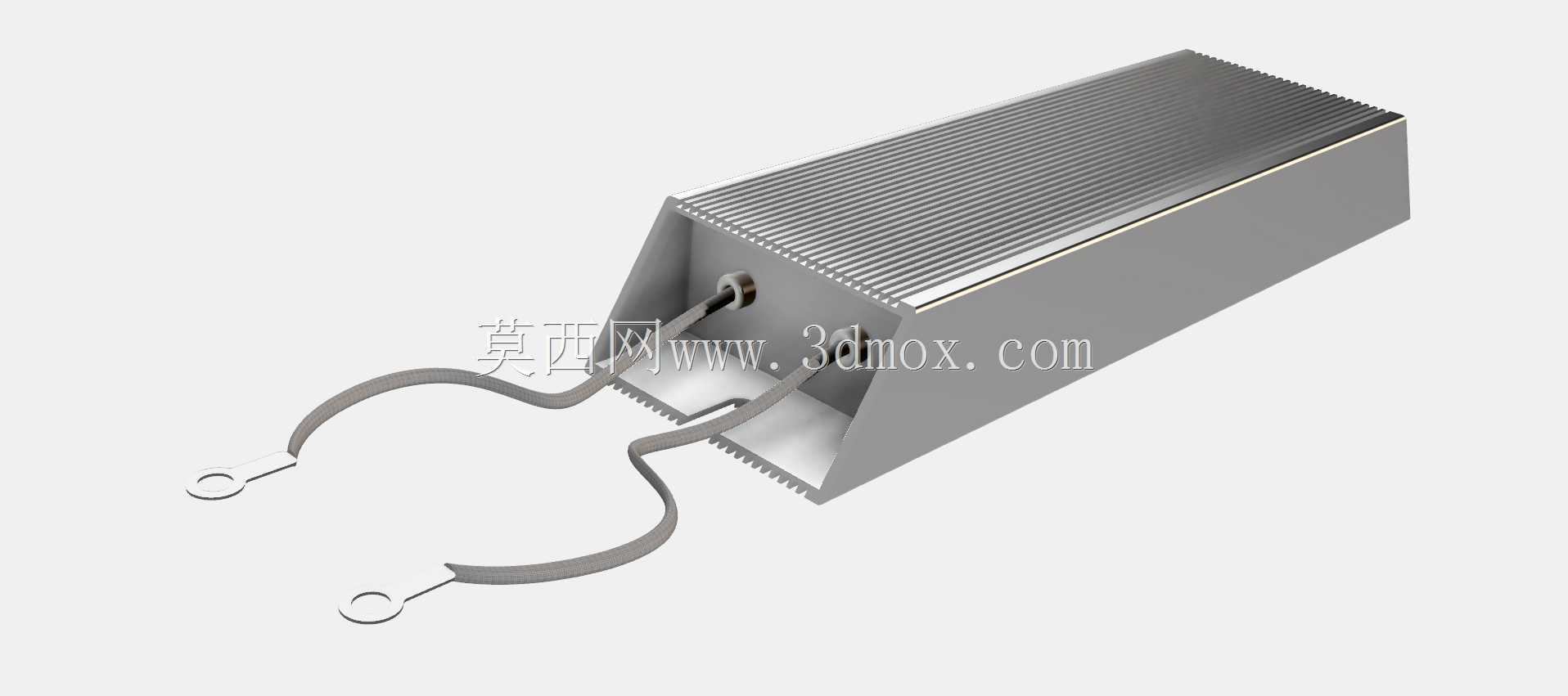

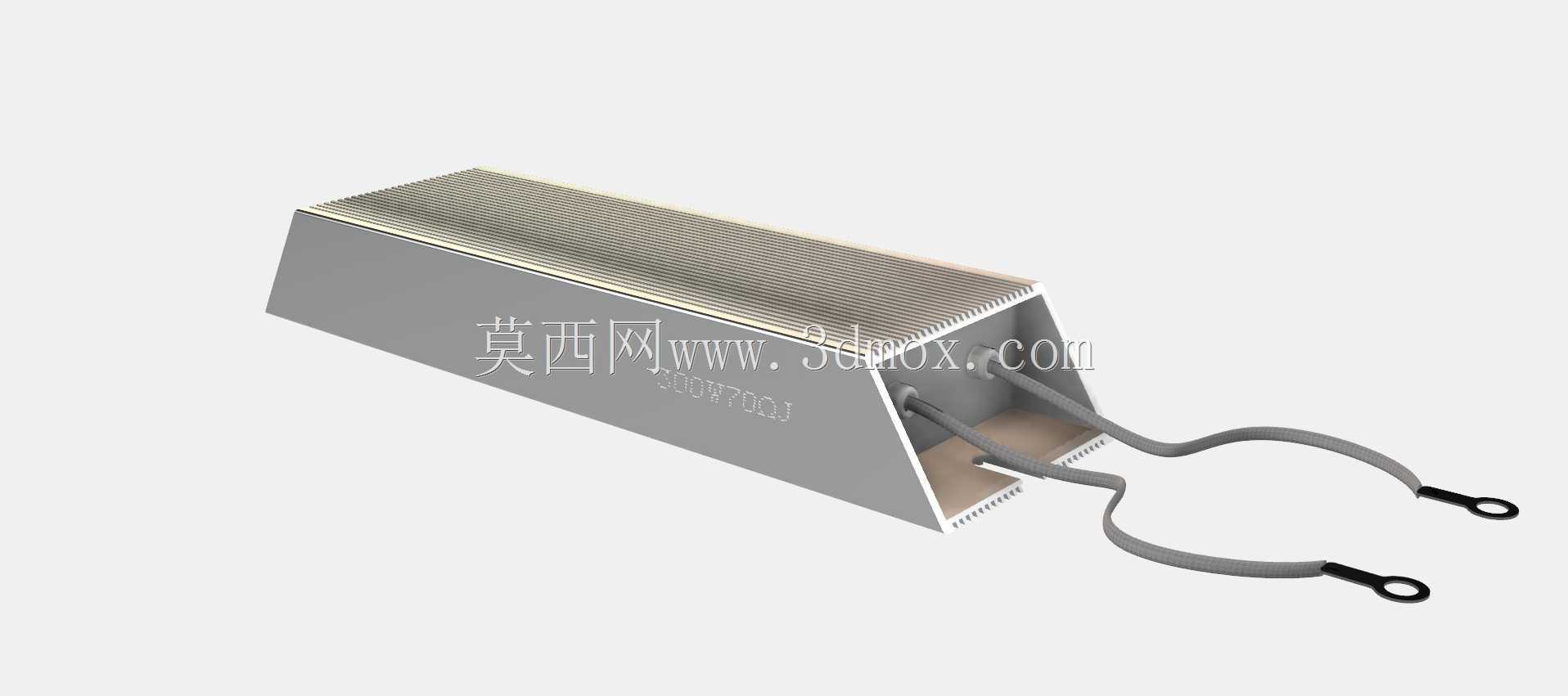

在变频驱动、伺服控制类工业设备的运行场景中,制动电阻是保障驱动系统稳定运行的核心被动元件,当电机处于减速、停机工况时,会因惯性产生再生电能反馈回驱动母线,若这部分能量无法及时泄放,会导致母线电压抬升触发过压保护,甚至击穿驱动模块内部的功率器件,而铝壳制动电阻正是承担这部分再生电能泄放任务的关键部件。这款300W功率等级、70Ω阻值的铝壳制动电阻,采用梯形截面的铝合金拉伸外壳作为主体结构,外壳表面一体挤压出密集的平行散热齿,相比同体积的光滑外壳,散热面积提升了60%以上,能够在持续功率耗散过程中快速将内部电阻芯产生的热量传导到周围空气中,避免电阻芯因长期过热出现阻值漂移、绝缘老化的问题。外壳的梯形结构并非单纯的造型设计,
其倾斜的侧壁能够在安装空间受限的电控柜内,引导热空气沿斜面向上流动形成自然对流风道,即便在没有强制风冷的工况下,也能维持稳定的散热效率,同时梯形截面的结构刚度优于矩形截面,在设备运输、运行产生振动的场景下,不易出现外壳变形挤压内部电阻芯的问题。电阻的引出端采用多股镀锡铜绞线压接环形端子的结构,绞线的柔性设计能够抵消安装过程中的装配公差,也能缓冲设备运行时的振动拉扯,避免引线与电阻芯的连接部位出现断裂,环形端子的尺寸适配M4规格的安装螺栓,能够直接固定在驱动模块的制动接线排上,无需额外加工转接件,降低现场装配的工作量。电阻芯与铝外壳之间填充了高导热的绝缘填充料,既能够将电阻芯的热量快速传导到外壳上,又能实现电阻芯与外壳之间的可靠绝缘,

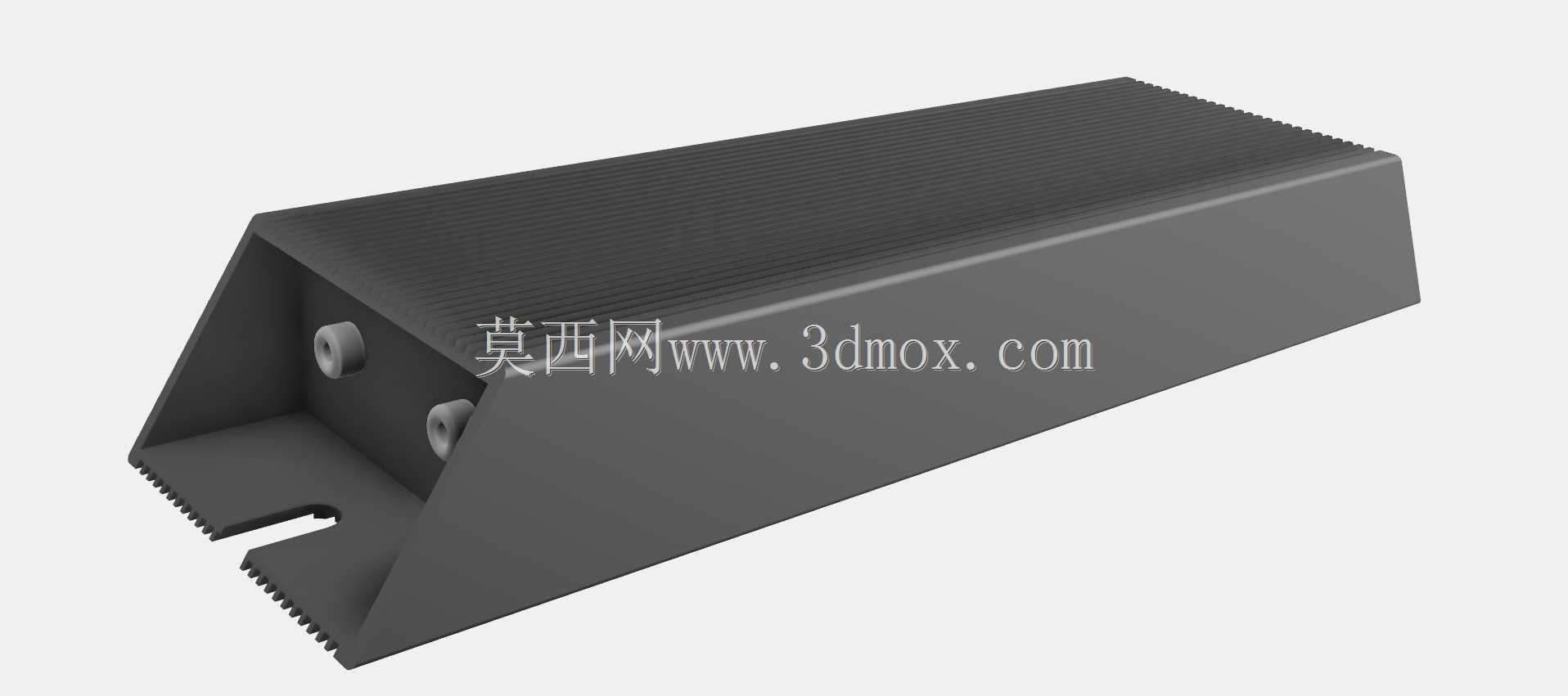

绝缘等级满足工业电控设备的耐压要求,即便在潮湿、多粉尘的工业现场环境中,也不会出现外壳带电的安全隐患。从安装边界来看,这款电阻的底部预留了两个平行的安装固定槽,能够适配不同孔距的安装支架,安装时不需要在电控柜安装板上重新打孔,可直接通过滑动螺母调整固定位置,适配不同品牌变频器、伺服驱动器的周边安装空间;电阻的整体长度控制在常规电控柜内元件安装的标准间距范围内,安装后与周边走线槽、其他电气元件的安全间隙满足电气安规要求,不会出现绝缘距离不足的问题。在实际选型应用中,这款电阻适配额定功率3kW以内的变频驱动系统,在机床主轴驱动、输送线伺服驱动、小型起重设备的变频控制场景中,能够匹配750W到2.2kW功率段的驱动器制动需求,

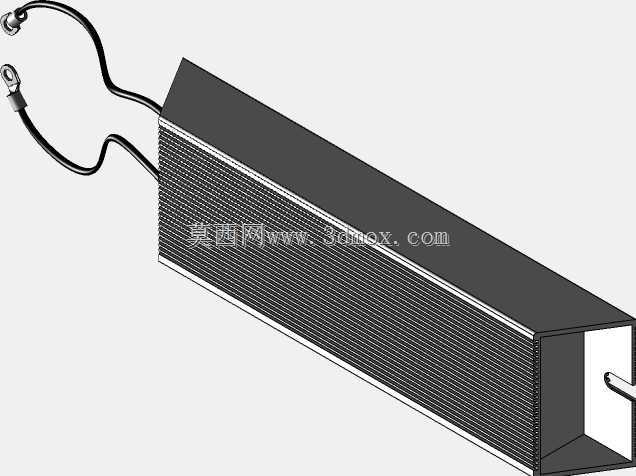

阻值参数经过匹配计算,能够将制动过程中的母线电压钳位在驱动器允许的安全范围内,既不会因阻值过小导致制动瞬间电流过大冲击驱动模块,也不会因阻值过大导致能量泄放速度不足,无法实现快速制动的效果。设计过程中,电阻的功率冗余按照1.2倍的持续制动功率进行核算,能够应对短时间内频繁启停的工况,比如自动化生产线的工位分度轴、包装设备的送膜轴这类需要频繁加减速的应用场景,电阻不会因短时间内的重复功率加载出现过热烧毁的问题。外壳的阳极氧化处理层具备一定的耐腐蚀性,在有轻度腐蚀性气体的车间环境中,也能长期维持外壳的结构完整性,不会出现氧化层脱落导致散热性能下降的问题。引线的长度经过优化,既能够满足常规驱动器到电阻安装位置的接线距离需求,又不会因引线过长导致走线杂乱,增加柜内布线的整理难度,引线外层的绝缘护套采用耐温105℃的PVC材料,能够贴近电阻外壳高温区域布线,不会出现护套融化短路的问题。在三维建模过程中,这款电阻的所有结构细节都按照实际生产的尺寸进行还原,包括散热齿的齿距、齿高,安装槽的宽度、深度,引线端子的孔径、厚度,都与实物参数保持一致,在进行电控柜三维布局设计时,可以直接调用该模型进行装配干涉检查,提前验证安装空间是否充足,接线走向是否合理,避免实际装配时出现元件与走线、其他部件干涉的问题,减少现场安装的整改工作量。
