Nema23步进电机铝制安装固定座

　　在非标自动化设备、小型数控雕刻机、3D打印传动模组、桌面级机械手这类需要精准步进传动的场景里，步进电机的安装刚性直接决定了整套传动系统的重复定位精度，很多现场调试遇到的丢步、高速运转共振、传动带跳齿问题，追根溯源往往是电机固定座的刚性不足、安装同轴度偏差超出允许范围导致的。这款适配Nema23规格步进电机的铝制固定座，就是针对这类安装痛点做的结构优化设计，从实际装配和使用的角度出发，解决了传统薄板折弯支架、塑料固定座的诸多缺陷。

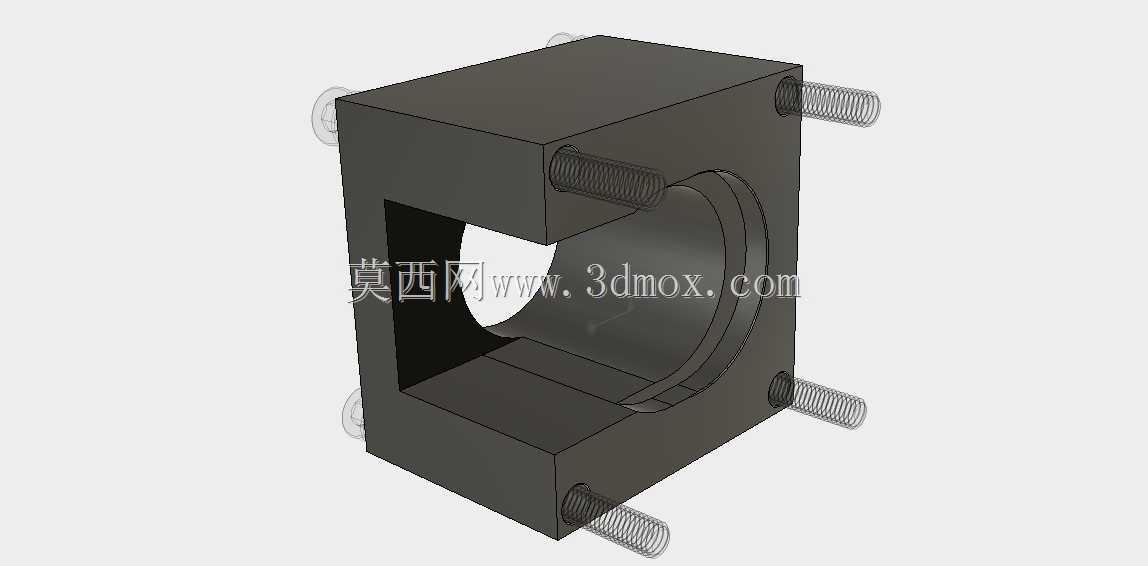

　　从结构设计逻辑来看，这款固定座采用整体式方块铝制结构，摒弃了传统拼接式支架的多螺栓连接冗余，整体加工的结构能最大程度减少装配累计误差，同时铝材质的选择兼顾了轻量化和结构刚性，相比钢制件重量降低近六成，不会给运动滑台增加额外负载，又比3D打印的塑料支架抗蠕变性能强太多，长期在设备运转的温升环境下不会出现安装位形变松动的问题。固定座的中心开设适配Nema23电机前端止口的圆形安装腔，安装时电机前端的定位止口可以直接嵌入腔体内，不需要反复调整同轴度，就能保证电机输出轴和后续传动的丝杆、同步轮、联轴器保持同心，从安装根源上避免了因为不同心导致的轴承偏磨、联轴器异响问题。

　　固定座的四个方向预留了贯穿式的螺栓安装位，对应Nema23电机端面的标准安装孔距，装配时螺栓可以从固定座外侧直接穿入锁紧电机端面的螺纹孔，不需要在狭窄的设备内部伸手拧螺丝，给现场装配留出了足够的操作空间。同时固定座的外侧延伸出多组带外螺纹的安装柱，这些安装柱可以直接对接设备的安装基板、滑台型材或者传动模组的端面，不需要额外加工转接板，能大幅压缩整套传动单元的装配空间，尤其适合安装空间紧凑的桌面级设备。固定座侧面特意开设了方形镂空窗口，一方面是为了减轻整体重量，另一方面这个窗口刚好对准电机的出线端和前端输出轴位置，后续维护时不需要拆下整个固定座，就能直接调整电机接线、检查联轴器锁紧状态、给输出轴轴承补充润滑，日常运维的便利性提升非常明显。

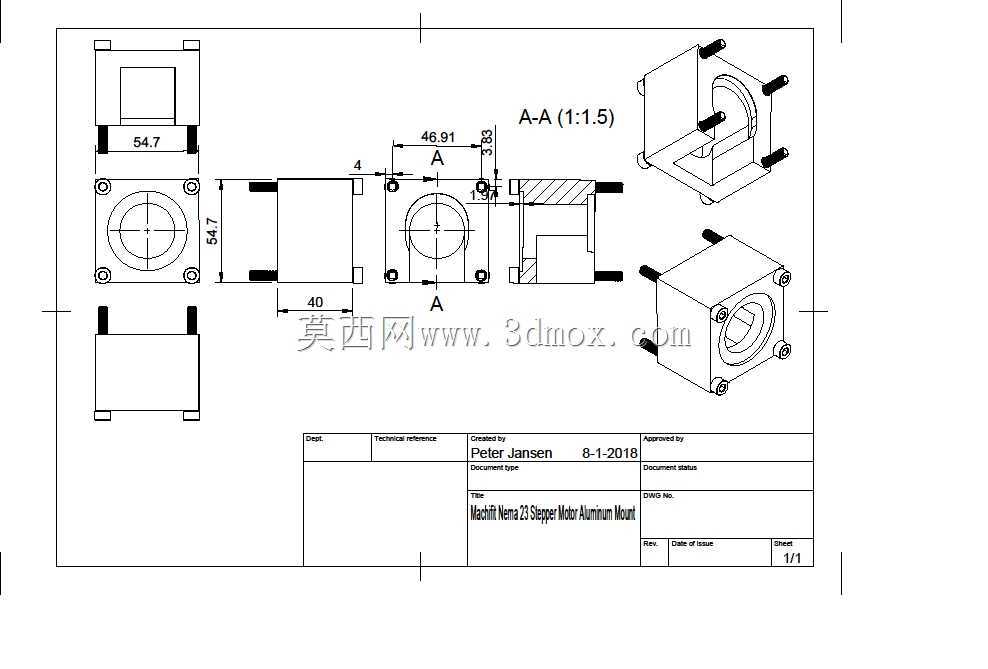

　　从安装边界尺寸来看，这款固定座完全匹配Nema23标准57mm法兰规格步进电机的安装尺寸，中心圆形腔体的深度刚好覆盖电机前端的止口长度，不会出现电机顶死或者安装间隙过大的问题，外侧安装柱的长度经过精准核算，锁紧后螺栓不会突出安装面，避免和设备内部的走线、运动部件发生干涉。整体的外形轮廓方正，在做设备整体布局设计时，可以直接按照方块外形做安装位的避让设计，不需要额外测绘复杂曲面，能大幅缩短结构设计阶段的建模周期。

　　实际使用场景中，这款固定座可以适配大部分输出扭矩在1.2N·m-3N·m区间的57型步进电机，不管是用在同步带传动的直线滑台上，还是用在丝杆传动的进给模组上，亦或是小型回转工作台的驱动端固定，整体的结构刚性都能满足高速启停的负载要求，不会因为电机频繁正反转出现固定座松动、共振的问题。铝制的本体表面做了氧化处理，在一般的工业车间环境下具备基础的防锈能力，不需要额外做表面防护处理，长期使用也不会出现锈迹污染设备内部的问题。相比传统的电机安装支架，这款整体式固定座不需要搭配多个转接零件，单一部件就能完成电机的定位和固定，减少了装配环节的零件数量，也降低了因为多个零件装配误差导致的精度损失，对于做小型自动化设备开发、桌面数控设备改装的结构工程师来说，是一款可以直接调用、不需要反复调整结构的成熟安装固定部件。
