Nema23步进电机配套减振缓冲安装座

　　在自动化非标设备、小型数控雕刻机、3D打印传动模组以及桌面级工业机械手的步进传动单元布局中，Nema23规格步进电机的振动抑制一直是结构设计阶段容易被忽略却直接影响设备运行精度的细节点。很多初次做设备搭建的工程师会直接将电机通过螺丝刚性锁固在设备安装立板或者型材框架上，实际跑机时就会发现，步进电机在低速段的步距振动、加减速阶段的扭矩冲击会直接沿着安装接触面传递到整个设备机架，轻则导致加工件表面出现振纹、传动定位出现微米级的偏差累积，重则会带动机架上的传感器、走线槽出现共振异响，长期运行下甚至会导致连接螺丝松动、传动同步带跳齿。这款适配Nema23步进电机的减振安装件，就是针对这类刚性安装的痛点设计的隔振过渡结构。从结构形态上看，

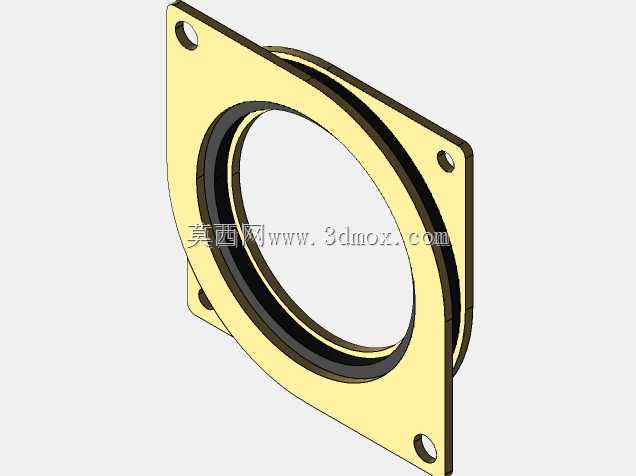

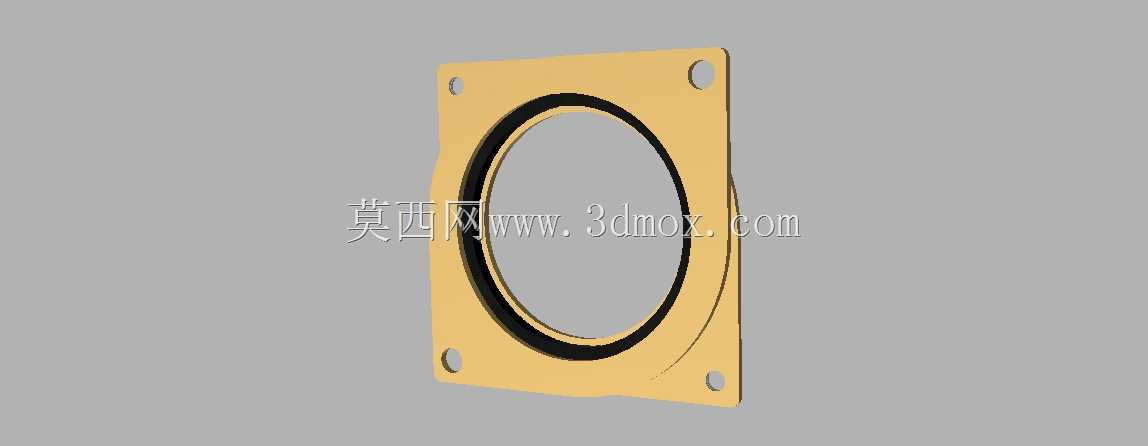

　　它采用方形法兰式的安装基体，四个角位预留了对应Nema23电机标准安装孔位的通孔，中心位置开出大尺寸的圆形避让孔，刚好可以容纳电机前端的输出轴端盖以及联轴器的安装空间，不会出现装配干涉。基体中间嵌装一圈环形的阻尼缓冲层，这个缓冲层是整个减振件的核心功能部分，它将安装基体分成了与电机接触的内侧连接区和与设备机架接触的外侧固定区两个部分，两个区域之间没有刚性的金属连接，完全通过阻尼层实现软衔接。这种结构设计的思路很明确，就是要在电机和设备机架之间形成一道振动阻隔屏障，把电机运转时产生的高频径向振动、轴向窜动都通过阻尼层的形变吸收掉，避免振动直接传导到机架上。做安装边界设计的时候，这个减振件的厚度控制得非常克制，

　　不会因为加装了减振结构就额外占用过多的轴向安装空间，对于很多安装空间局促、电机端到传动轮之间距离预留有限的设备来说，不需要额外调整电机安装位的轴向尺寸，直接替换原来的刚性安装垫片就能完成升级。四个安装孔的孔位公差按照H7级的装配精度做了适配，既可以保证安装螺丝顺利穿过，又不会因为孔位间隙过大导致电机安装后出现同轴度偏差，毕竟步进电机和传动丝杆、同步轮的同轴度如果出现偏差，哪怕是很小的角度偏移，都会带来额外的传动阻力和运行噪音。在实际选型应用的时候，要注意这个减振件的承载边界，它适配的是常规扭矩的Nema23步进电机，也就是保持扭矩在1.2N·m到3N·m区间的常用规格，对于大扭矩加长机身的Nema23电机，

　　需要确认阻尼层的压缩形变余量是否能覆盖电机自重带来的静态压缩量，避免长期负载下阻尼层出现过度蠕变，导致电机安装位置下沉。另外在装配的时候，四个角的固定螺丝要采用对角分次锁紧的方式，不要一次性把单颗螺丝锁到底，保证四个点位的阻尼层压缩量一致，避免因为受力不均导致电机输出轴和传动部件出现偏角。很多做小型数控设备改装的从业者会发现，加装这类减振件之后，设备在低速切削、快速移动换向的时候，机架的共振异响会有非常明显的降低，加工出来的工件表面光洁度也会有提升，本质上就是因为振动传递路径被切断了，原来沿着金属构件快速传导的振动波被阻尼层耗散掉，不会在机架内部形成谐振放大。和市面上常见的那种整面橡胶垫的减振方式相比，这种带金属安装基体、环形阻尼布局的结构，安装定位精度要高很多，整面橡胶垫在锁螺丝的时候很容易出现橡胶挤压形变不均，导致电机安装面倾斜，需要反复调整垫片才能找正同轴度，而这款减振件的金属法兰部分可以提供稳定的安装定位基准，阻尼层只承担隔振的功能，不会影响安装面的平面度和位置精度。在一些对振动敏感的应用场景，比如搭载了视觉检测相机的自动化定位模组，电机运行的振动如果传导到相机安装位，会导致拍摄出来的图像出现拖影、定位识别偏差，在电机和安装板之间加装这个减振件，就能把振动量级降到视觉系统可以接受的范围内，不需要额外给相机做复杂的隔振结构，就能大幅提升视觉识别的稳定性。
