数控加工用光学边缘触点探测探头结构

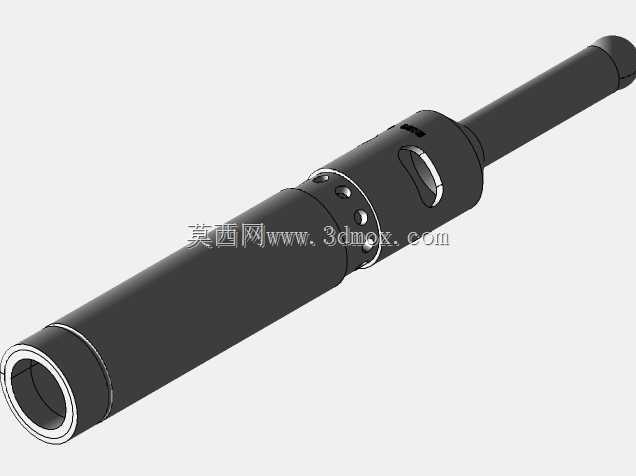

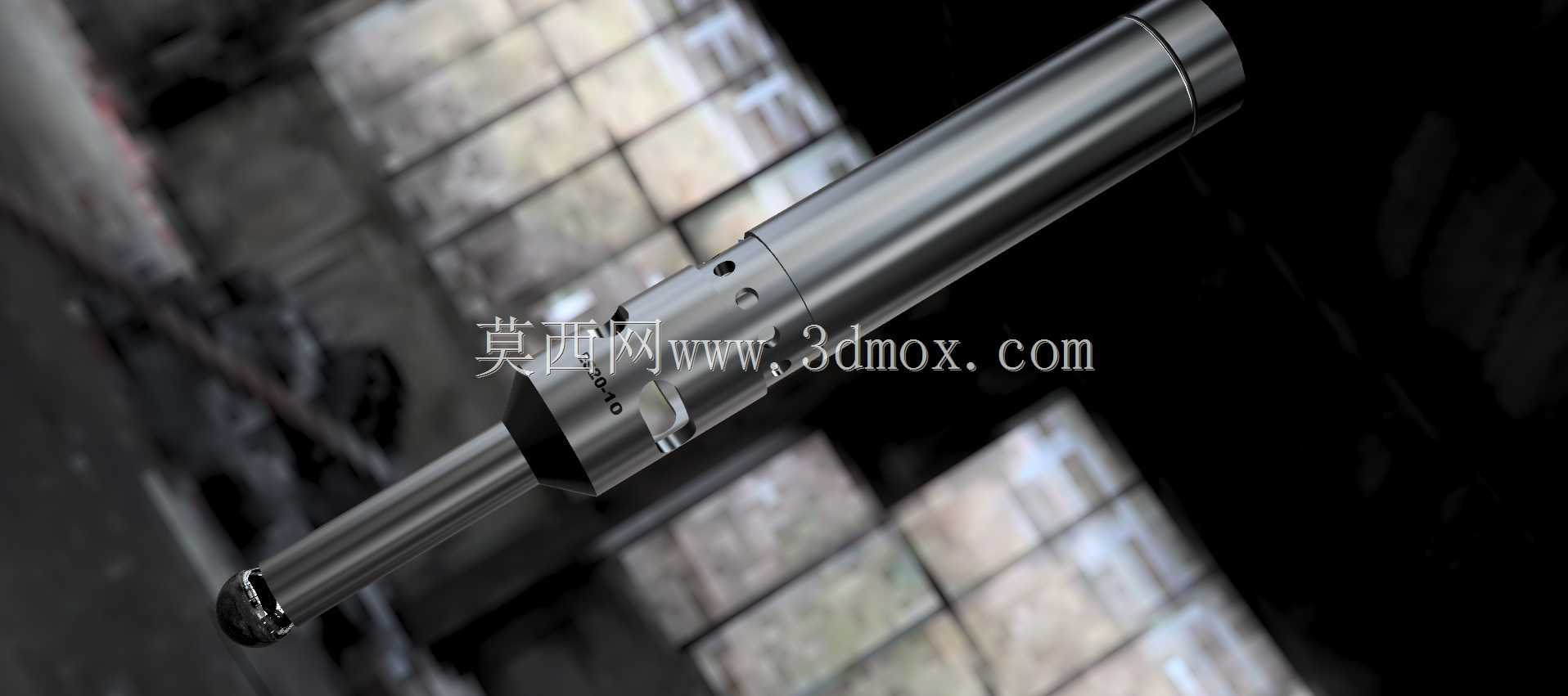

　　在数控铣削、坐标镗磨等精密机加工场景里，工件坐标系的找正精度直接决定了首件加工的合格率，传统机械式寻边器依赖操作人员的手感控制进给速率，接触瞬间的触发反馈存在人为判断误差，在高速进给工况下很容易出现探头过冲、工件表面压伤的问题，尤其在加工薄壁铝件、陶瓷胚料这类低刚性工件时，机械式寻边器的接触力过大还会导致工件微量变形，直接造成找正数据偏移。这款光学式边缘探测触点探头，就是针对传统接触式找正工具的痛点做的结构优化，整体采用细长圆柱式主体结构，探杆部分做了高硬度耐磨涂层处理，前端探测触点采用微型滚珠结构，接触工件表面时可以将滑动摩擦转化为滚动摩擦，避免划伤已加工的光洁表面。从结构设计逻辑来看，这款探头没有采用传统的机械触发式弹片结构，

　　而是在探杆尾部内置了光学通断触发模块，当前端触点接触工件产生微米级位移时，会瞬间遮挡内部的红外光通路，触发信号通过内置的信号处理模块直接传输到机床的IO接口，整个触发过程没有机械触点的弹跳延迟，触发重复精度可以控制在微米级，完全满足精密模具、航空结构件的找正精度要求。考虑到机床加工舱内的切削液喷淋、金属碎屑飞溅的恶劣工况，探头的主体外壳采用无缝不锈钢一体车削成型，探杆和主体的衔接位置做了多层密封圈结构，防护等级可以满足常规湿式加工的使用要求，不需要额外加装防护套就可以直接在喷淋环境下使用。安装边界上，探头的主体外径采用通用的标准刀柄夹持尺寸，可以直接适配市面上常见的ER夹头、强力刀柄，不需要定制专用的夹持套，

　　探杆的伸出长度做了优化设计，既可以满足深腔工件内壁的找正需求，又不会因为探杆过长导致刚性不足产生挠度变形，在常规的进给速率下不会出现探杆振颤导致的误触发问题。实际使用过程中，这款探头除了可以完成常规的工件边缘找正、内孔中心定位、台阶高度测量功能外，还可以在加工过程中对工件的加工余量做在机检测，不需要将工件拆下搬到三坐标测量机上检测，大幅减少了工件二次装夹的找正时间。和同类型的无线传输探头相比，这款有线结构的探头不需要定期更换内置电池，也不会出现车间内电磁干扰导致的信号丢失问题，信号传输延迟更低，适合在大批量生产的加工中心上长期连续使用。探头前端的触点组件做了模块化设计，当触点因为长期使用出现磨损时，不需要更换整个探头，

　　只需要拆下前端的触点模块更换即可，后期维护成本更低。内部的光学触发模块做了减震处理，在机床换刀时的冲击力作用下不会出现光路偏移，长期使用不需要重新校准触发精度。在针对复杂曲面工件的找正作业中，这款探头可以配合机床的坐标旋转功能，快速完成工件倾斜角度的测算，不需要人工打表调整工件的装夹角度，对于多面加工的工件，可以一次装夹完成所有工位的坐标找正，大幅降低了操作人员的装夹辅助时间。
