55齿1模数直齿钢齿轮传动零件

　　这款直齿圆柱齿轮在常规中小载荷传动场景中适配性极强，日常接触到的轻工输送线、小型自动化进给机构、桌面级加工设备的动力传递链路里，这类小模数钢质齿轮的出镜率非常高。不同于大模数重载齿轮需要应对的大扭矩冲击工况，1模数的齿轮本身齿距较小，单齿承载能力适配轻中载荷的连续传动需求，55齿的齿数设计在传动比匹配上属于中等减速比搭配范畴，和10齿到20齿区间的主动齿轮配合时，能实现3到5倍左右的减速增扭效果，刚好覆盖多数小型设备末端执行机构的转速扭矩需求。

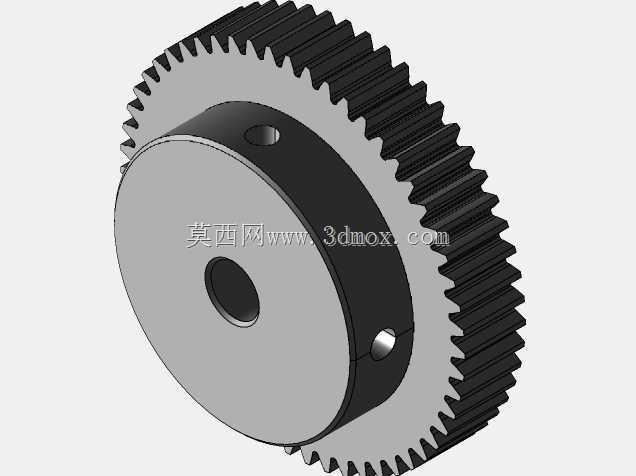

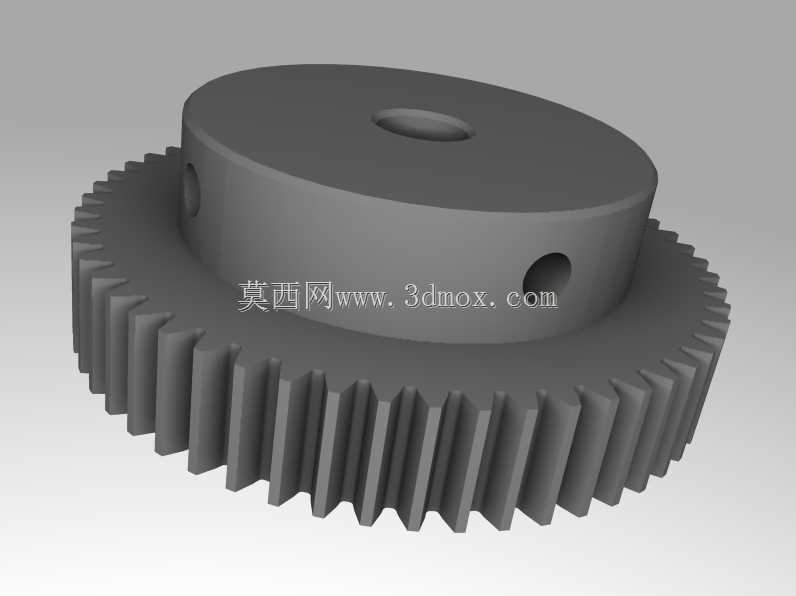

　　从结构设计来看，这款齿轮采用带轮毂的台肩式结构，轮毂部分突出于齿圈端面，中心开设的通孔用于和传动轴配合，轮毂上径向设置的锁紧孔是用来穿装紧定螺钉的，装配时可以直接通过紧定螺钉将齿轮和轴做周向固定，不需要额外加工键槽，对于一些载荷不大、装拆频率较高的传动工位来说，这种固定方式能大幅降低轴的加工难度，也能缩短现场装配的调整时间。齿圈部分的齿向为标准直齿，加工时不需要专用的斜齿加工工装，普通滚齿机就能完成齿形加工，量产时的加工成本控制更有优势，而且直齿啮合不存在轴向力，配套的轴承只需要承受径向载荷，选型时可以选用更经济的深沟球轴承，降低整套传动机构的配套成本。

　　实际选型使用时需要注意安装边界的匹配，齿轮的齿顶圆直径可以通过模数和齿数直接核算，装配前要确认齿侧间隙在合理区间，避免间隙过大导致传动反向回程差超标，或是间隙过小出现啮合卡滞、运转温升过高的问题。轮毂的轴向长度要和安装位置的轴段长度匹配，台肩端面可以作为装配时的轴向定位基准，装配时靠紧轴肩就能保证齿轮的轴向位置精度，不需要额外加装定位轴套。径向的锁紧孔位置要和轴上的预加工平面配合，紧定螺钉拧紧后端面要完全贴合轴上的平面，避免传动过程中出现齿轮和轴的相对转动，导致传动失准。

　　这类钢质齿轮相比尼龙、pom材质的塑料齿轮，耐磨性能和抗过载能力更强，在有少量粉尘、温度波动稍大的车间环境里也能稳定工作，不会因为环境温度升高出现齿形蠕变，也不会因为长期受力出现齿部塑性变形。日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长齿轮的使用寿命。在做三维装配设计时，这款齿轮的模型可以直接导入装配体，和配套的轴、轴承、相邻传动齿轮做干涉检查，提前确认啮合位置、安装空间是否符合设计要求，避免实际加工装配时出现位置干涉、传动卡滞的问题，能有效缩短设备研发阶段的设计迭代周期，减少物理样机的试错成本。对于做小型自动化设备、轻工机械改造的结构工程师来说，这类标准参数的小模数钢齿轮是非常常用的通用传动零件，参数标准化程度高，采购替换也很方便，不需要单独开模定制，能有效降低设备的生产和维护成本。
