Nema23步进电机配套减震安装座

　　在自动化非标设备、小型数控雕刻机、3D打印运动平台这类搭载Nema23规格步进电机的设备场景中，电机运行时产生的高频振动一直是影响设备运行精度、缩短传动件使用寿命的核心诱因之一。步进电机在启停、换向以及低速运行阶段，会产生沿轴向与径向的复合振动，这类振动如果直接通过安装法兰传递到设备机架上，一方面会引发机架共振，导致运动末端的定位精度出现偏差，比如雕刻作业时出现振纹、3D打印时出现层纹错位；另一方面长期的振动传导会加速同步带、丝杠这类传动部件的疲劳磨损，甚至导致安装螺栓出现松脱风险，这款适配Nema23步进电机的减震安装座，正是针对这类工程痛点设计的隔振连接件。

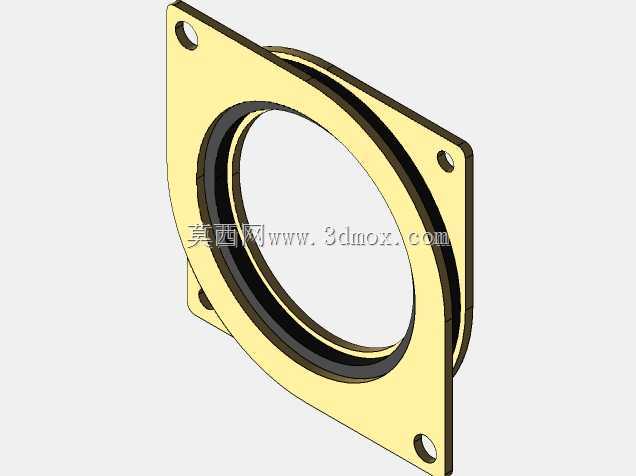

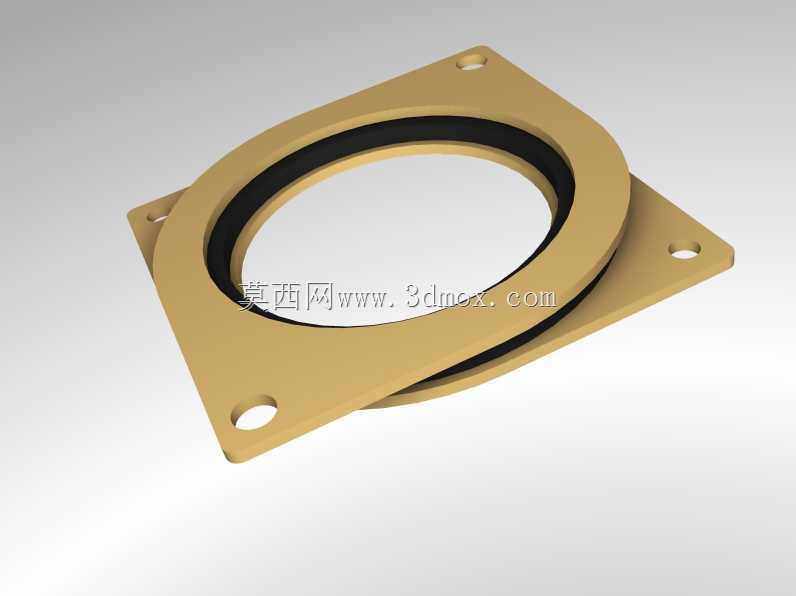

　　从实际功能特性来看，这款减震座采用上下两层金属安装法兰夹设中间弹性阻尼层的结构设计，上层法兰用于对接步进电机的安装端面，下层法兰用于固定在设备的电机安装位上，中间的弹性阻尼层采用耐油橡胶类阻尼材质，能够有效吸收电机运行时产生的中高频振动，阻断振动的传导路径。不同于普通的平垫式减震垫，这种带定位法兰的结构能够同时限制径向与轴向的振动位移，避免电机在减震过程中出现位置偏移，保证电机输出轴与传动部件的同轴度始终维持在合理公差范围内，不会因为加装减震件导致传动出现卡滞、偏磨的问题。

　　在设计思路上，这款减震座完全匹配Nema23步进电机的标准安装尺寸，方形法兰的安装孔位完全对应Nema23电机的标准孔距，不需要额外做安装孔的适配加工，工程师在选型时只要确认电机为Nema23规格，就可以直接替换原有刚性安装座，不需要对原有设备的安装位做二次修改。中间的阻尼层厚度经过匹配调校，既能够保证足够的隔振效率，又不会因为阻尼层过厚导致电机安装后出现过大的形位偏差，保证输出轴的中心高与原有刚性安装时的偏差控制在极小范围内，不会影响同步轮、联轴器这类传动件的装配精度。上下两层金属法兰采用硬质铝合金材质，表面做阳极氧化处理，既保证了足够的结构强度，能够承受步进电机运行时的反扭矩，又不会过度增加整体重量，同时具备不错的防锈抗腐蚀能力，能够适配车间多尘、有少量切削液飞溅的作业环境。

　　从安装边界尺寸来看，这款减震座的整体外轮廓为方形法兰结构，四个角的安装通孔为沉孔设计，既可以使用内六角螺栓从上方穿入固定电机，也可以从下方穿入将减震座固定在机架上，适配不同设备的安装空间限制。中间的大尺寸通孔完全避让Nema23电机的输出轴端，不会和电机轴、联轴器产生运动干涉，不管是电机输出轴直接连接负载，还是通过同步轮、联轴器连接传动机构，都有足够的避让空间。法兰的厚度设计兼顾了结构强度与安装空间需求，不会因为加装减震座导致电机整体安装高度增加过多，对于安装空间紧凑的小型设备来说，不需要额外调整其他部件的安装位置就可以完成装配。

　　在实际设备选型应用中，这类减震座尤其适合对振动控制有要求的轻载运动设备，比如桌面型数控设备、实验室自动化采样设备、小型点胶机这类对运行平稳性要求较高的设备，加装后能够明显降低设备运行时的振动噪音，同时提升运动末端的定位稳定性。在装配过程中需要注意，固定螺栓的锁紧扭矩需要控制在合理范围，避免扭矩过大导致中间阻尼层被过度压缩，丧失应有的隔振性能，同时要保证四个固定点的锁紧程度一致，避免法兰出现偏斜导致电机轴与传动件不同轴。不同于定制化的减震结构，这款标准化的减震座不需要工程师重新设计安装结构、开模加工，直接选用标准件就可以完成电机隔振结构的搭建，能够大幅缩短设备的设计开发周期，降低非标结构的加工成本。
