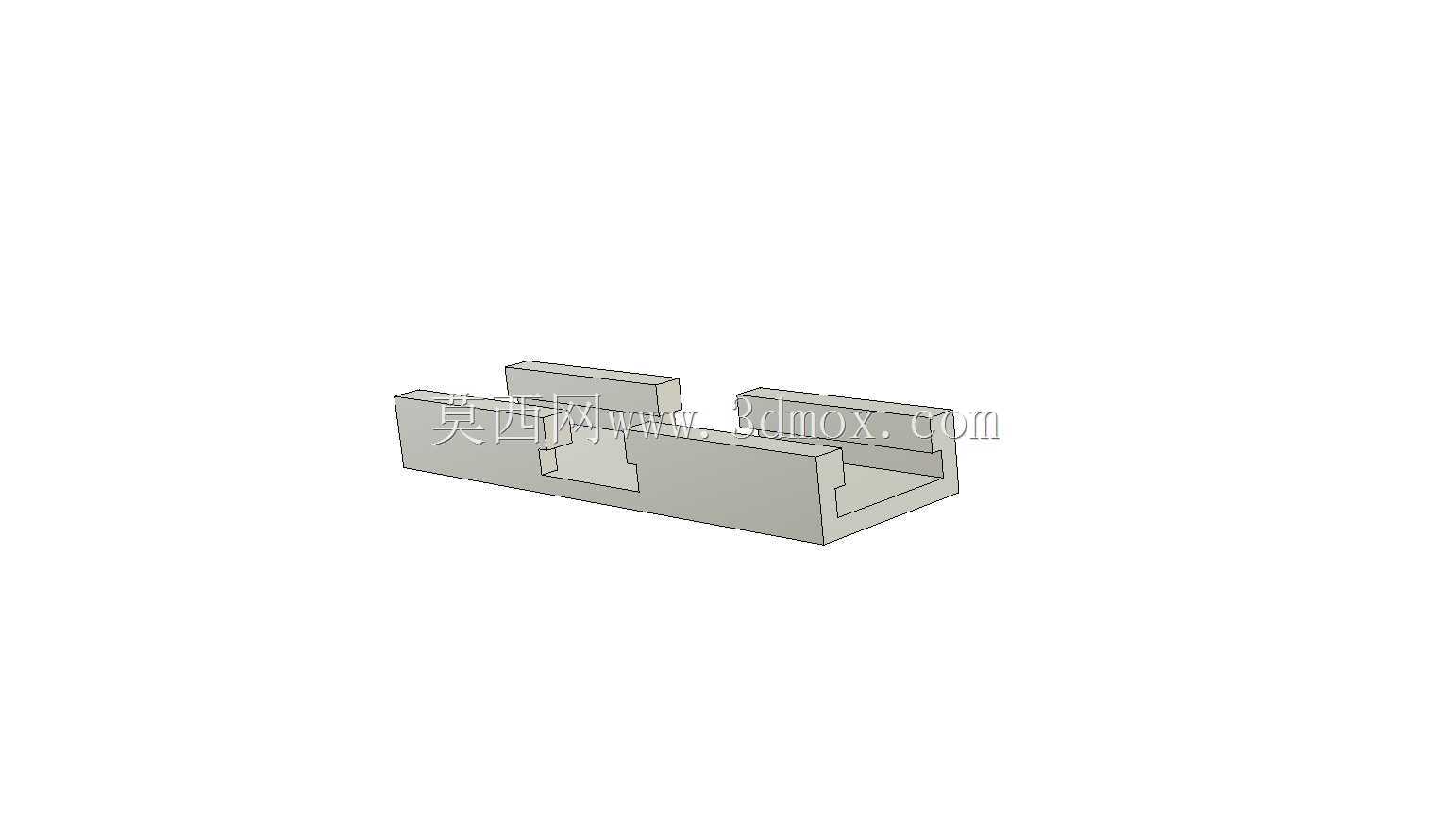

木工设备用T形轨道交叉连接铝构件

　　在木工DIY加工、小型台式木工设备的辅件适配场景里，这类T形轨道交叉连接构件是拓展工作台加工边界的核心小部件，很多木工爱好者在自制推台锯、倒装电木铣工作台时，都会遇到单方向T形槽无法满足多方向定位装夹的问题，这个交叉铝构件就是为解决这类轨道十字交汇的衔接需求设计的。从实际使用场景来看，常规木工工作台的T形槽多为沿工作台长度方向布置，当需要横向加装靠山、定位挡块或者快速压具时，单方向的轨道无法提供横向的滑动支撑，通过这个交叉连接件，就能将两段垂直布置的T形轨道精准对接，让T形槽内的滑块可以顺畅通过交叉位置，实现纵横两个方向的装夹定位切换，不用在工作台面额外开槽，也避免了多段轨道拼接时出现的台阶错位，导致滑块卡滞的问题。从功能特性上看，

　　这个构件采用铝合金材质挤压成型后做端面铣削加工，整体为对称式十字腔体结构，四个方向的端口都做了与标准T形轨道匹配的止口定位，安装时只需要将相邻两段T形轨道的端部分别插入对应的止口内，再通过侧面的紧定螺钉锁紧，就能保证对接后的轨道槽道完全齐平，槽道的内部尺寸完全匹配通用的30型、45型木工T形槽滑块，滑块滑动到交叉位置时，不会因为轨道断开出现下坠或者偏移，滑动阻尼和整段轨道保持一致。设计思路上，这个构件没有采用额外的拼接块组合结构，而是整体一体成型，内部的交叉位置做了圆弧过渡处理，避免滑块经过时出现硬摩擦，同时腔体内部做了等壁厚设计，既保证了整体的结构强度，在压具施加较大夹紧力时不会出现变形，又尽可能控制了构件自身重量，

　　不会因为加装连接件导致工作台面局部凸起过高。从安装边界来看，这个构件的整体厚度和配套的T形轨道厚度完全一致，嵌入工作台面的预埋槽后，上表面和工作台面保持齐平，不会突出台面影响板材推送；四个连接端口的中心距和标准T形轨道的安装孔位完全对应，不需要在台面上重新打孔，直接沿用原有轨道的安装孔就能完成固定，构件的十字交叉中心位置预留了沉头安装孔，可以直接从上方将构件固定在工作台的基层板上，避免长期使用后连接件出现移位。实际使用中，这类交叉连接件不仅可以用在木工工作台的轨道交汇位置，也可以适配小型自动化设备的型材框架上的T形槽拓展，比如在铝型材框架上加装滑动式传感器支架、可移动挡停机构时，通过这个连接件就能实现垂直方向的轨道转接，

　　不需要更换整根长尺寸的T形铝型材，降低改造成本。构件的所有槽道边缘都做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能让滑块进入交叉位置时起到导向作用，减少滑块和槽壁的硬碰撞。在做三维建模的时候，这个构件的建模重点在于内部T形槽的尺寸公差控制，槽道的宽度公差需要控制在0.1mm以内，否则会出现滑块滑动过紧或者间隙过大晃动的问题，交叉位置的过渡曲面需要和四个方向的槽道做相切约束，保证滑块滑动时的顺畅度，外部的止口定位尺寸需要和标准T形轨道的外形尺寸做间隙配合，间隙量控制在0.05-0.1mm之间，既方便安装时插入轨道，又不会出现对接后槽道错位的问题。很多新手在做这类轨道连接件建模时，容易忽略交叉位置的壁厚均匀性，导致局部壁厚过薄，夹紧受力时出现开裂，这个模型在设计时将交叉位置的内部筋板厚度和外部侧壁厚度保持一致，同时在四个端口的位置做了局部加厚处理，提升紧定螺钉锁紧位置的结构强度，避免锁紧时螺钉把铝件侧壁顶变形。
